Nota:
*1: Conexión de la Terminal INTERRUPCIÓN TELEFÓNICA
La interrupción telefónica silenciará el audio si el cable recibe una señal negativa o de tierra.
Consulte la página siguiente para obtener información sobre
cómo conectar el cable del freno de estacionamiento.
Amarillo
Negro
Púrpura
Púrpura/Negro
Verde pradera
Gris
Gris/Negro
Blanco
Blanco/Negro
Verde
Verde/Negro
Azul/Blanco
Naranja/Blanco
Rojo
Marrón
Azul

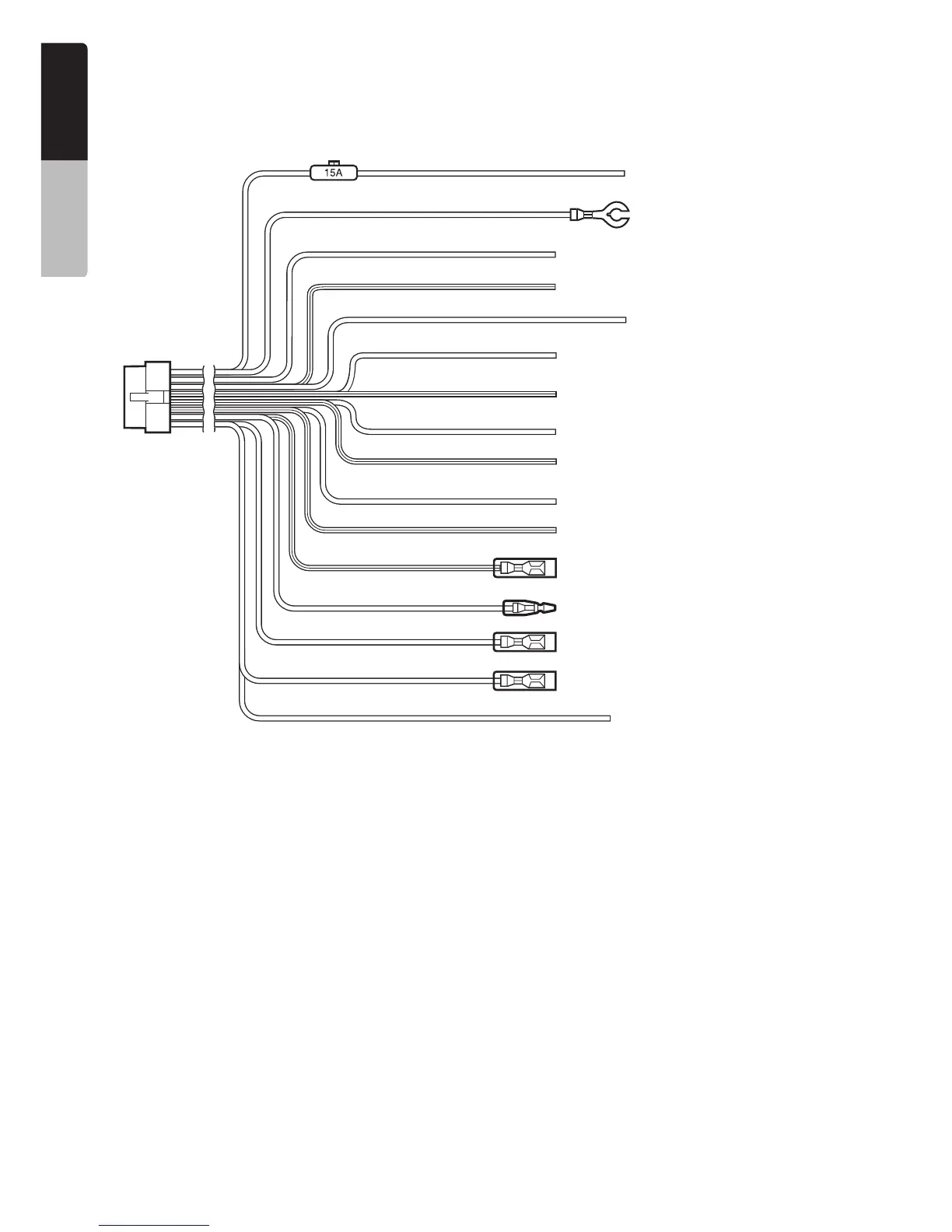

Alimentación principal
de +12V
Tierra
Atrás derecha
+
Atrás derecha -
Cable del freno de
estacionamiento
Frontal derecha
+
Frontal derecha
-
Frontal izquierda
+
Frontal izquierda
-
Atrás izquierda
+
Atrás izquierda
-
Cable de conexión del amplificador
Iluminación
Accesorio de +12V
Interrupción telefónica (*1)
Antena automática
Español
Manual del
propietario
VX409/VZ409
138
