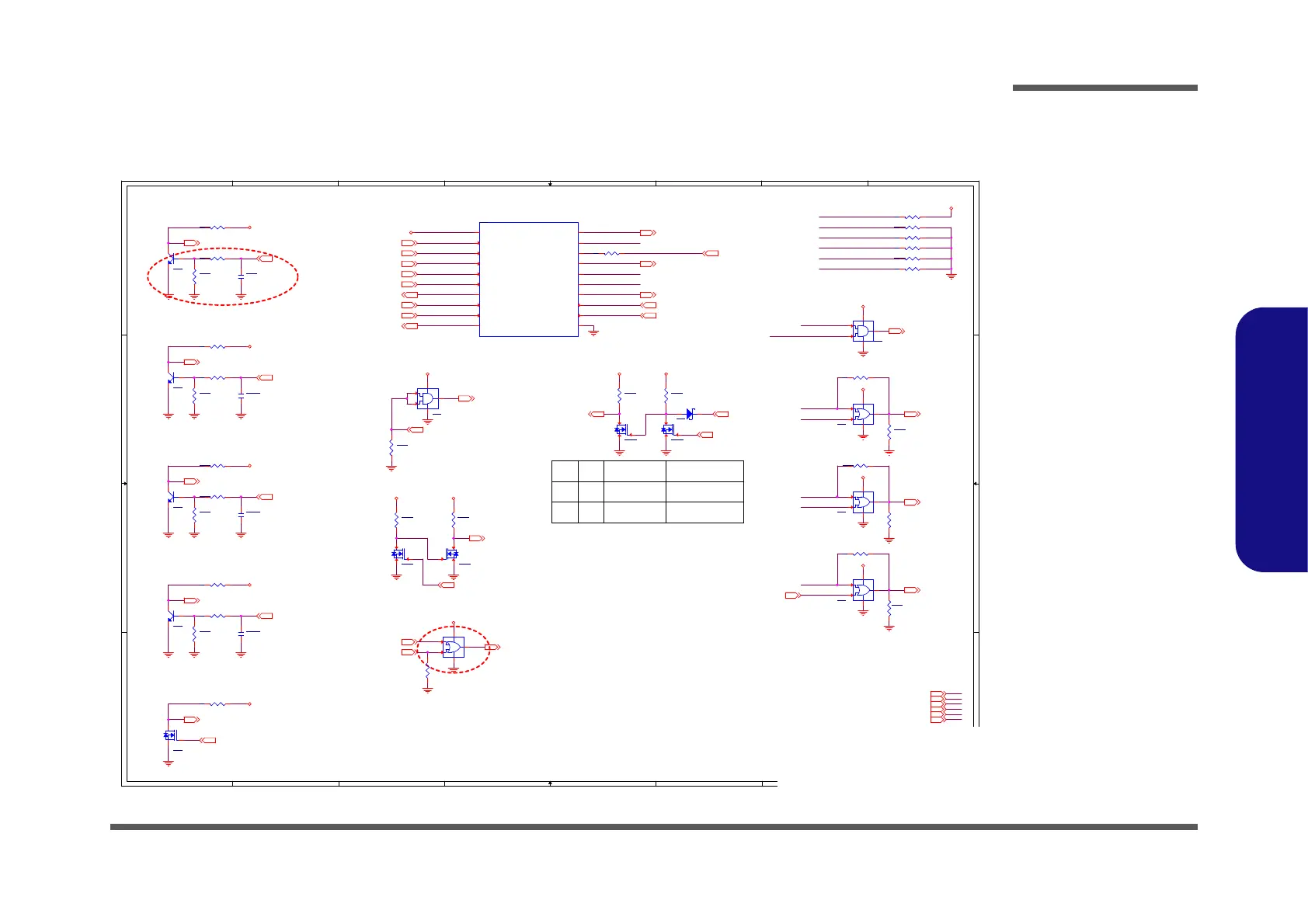

Schematic Diagrams
GPU CTRL, Level Shift B - 33
B.Schematic Diagrams
GPU CTRL, Level Shift
Sheet 32 of 85
GPU CTRL, Level
Shift
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
DP_C
GPIO27_IFPC_HPD_R
FROM HDMI CONN
GPIO15_IFPB_HPD_R
FROM TYPE-C (USB-DP-MUX)
DP_B
DP_D
GPIO17_IFPD_HPD_R
FROM PS8331B (iGPU-dGPU-MUX)
Voltage Requlator CTRL COMPLEX
DP_A
GPIO14_IFPA_HPD_R
FROM TBT
FROM mDP CONN
GPIO18_IFPE_HPD_R
DP_E
FGC6 FUNCTION
GPIO12_AC_DETECT_R
GPIO3_MUX_CNTL_INT
FROM GPU (GPIO3)
HIGH=PS8331B PORT2 (dGPU)
GPIO12_AC_DETECT_R
VBATT_BOOST#
AC_IN#
0 (keep 1 sec) to 1
101
0 (keep 1 sec) to 1
VA
10
1
0=4 times lower freq
GPIO13_iGPU_BLON
GPIO7_BL_PWM_GPU
20191207
Add U61, Del R116,R122,Q20
For DA-09546-001_v03 modify
FROM EC (GPF3)
HIGH=PS8331B PORT2 (dGPU)
20191227 FUNCTION Change to W/ TBT
DGPU_RST#_PCH
GC6_FB_EN
GC6_FB_EN_PCH
GPU_PEX_RST#
NV3V3EN
1V8RUNEN
DGPU_PWR_EN
PEXVDDEN
GPIO20_FL_SYNC_GPU_FGC6
1V8RUNEN
PEXVDDEN
NV3V3EN
GPIO20_FGC6
GPIO20_FGC6
GPIO20_FGC6
GPIO20_FL_SYNC_GPU_FGC6
GC6_FB_EN
GPIO20_FL_SYNC_GPU_FGC6
GC6_FB_EN_PCH
GPU_PEX_RST#
DGPU_RST#_PCH
DGPU_PWR_EN
GC6_FB_EN
3.3VA
1V8_AON
3.3VA
3.3VA
3.3VA
3.3VA
1V8_AON
1V8_AON
1V8_AON
1V8_AON
1V8_AON
VDD31V8_AON
3.3VS 1V8_AON
NV3V3
3.3VS
1V8_AON[16,17,18,19,21,22,23,24,25,28,29,30,31,67,69,70]
3.3V[3,10,13,14,47,50,51,52,53,58,59,61,63,64,65]
MDP_B_HPD [37,52]
IN2_HPD [11]
HDMI_HPD [12,37]
GC6_FB_EN_PCH[41,42]
GPU_PEX_RST#[14]
NV_EN_DOWN[42]
GC6_FB_EN[28]
OVERT#[28]
1V8_AON_PG[69]
PLT_RST#[33,41]
DGPU_RST#_PCH[37]
3.3VS[8,9,10,11,12,28,33,35,36,37,38,41,42,43,44,45,47,49,54,56,57,58,59,63,64,70]
VDD3[4,10,28,33,34,35,36,39,41,42,45,54,55,56,57,59,60,61,62,63,64,65,67,69,70,71]
3.3VA[4,33,35,36,39,41,43,59,61,62,63]
NVVDD_PWRGD[14,67]
FBVDDQ_EN [70]
GPIO4_1V8_MAIN_EN [28]
DGPU_PWR_EN [37,42,49]
1V8_AON_EN [69]
GPIO20_FL_SYNC_GPU_FGC6 [28]
NVVDD_EN [67,68]
GPIO14_IFPA_HPD_R [28]
MDP_A_TBT_HPD [49]
MDP_E_HPD [13,37]
NV3V3_EN [59]
PEXVDD_EN [69]
1V8_RUN_EN [69]
GPIO20_FGC6[32]
GPIO20_FGC6 [32]
GPIO15_IFPB_HPD_R [28]
GPIO17_IFPD_HPD_R [28]
GPIO18_IFPE_HPD_R [28]
GPIO27_IFPC_HPD_R [28]
GPIO12_AC_DETECT_R[28]
VBATT_BOOST# [42]
AC_IN# [4,42,71]
BLON [10,35]
GPIO13_BLON [28]
VGA_BLPWM [10]
GPIO7_BL_PWM_GPU [28]
NV3V3[12,13,14,28,30,59,67,68]
MUX_CTRL_BIOS[10,42]
GPIO3_MUX_CNTL_INT[28]
PS8331_SW_R [11]
Title
Size Document Number R e v
Date: Sheet
of
6-71-PB5D0-D02
D02
[32] GPU CTRL,LEVEL SHIFT
A3
32 84Thursday, January 16, 2020
ᙔ!Ϻ!ႝ!တ!!DMFWP!DP/
PB50DF2
Title
Size Document Number R e v
Date: Sheet
of
6-71-PB5D0-D02
D02
[32] GPU CTRL,LEVEL SHIFT
A3
32 84Thursday, January 16, 2020
ᙔ!Ϻ!ႝ!တ!!DMFWP!DP/
PB50DF2
Title
Size Document Number R e v
Date: Sheet
of
6-71-PB5D0-D02
D02
[32] GPU CTRL,LEVEL SHIFT
A3
32 84Thursday, January 16, 2020
ᙔ!Ϻ!ႝ!တ!!DMFWP!DP/
PB50DF2
R139 *10K_04
U44
SN74LV1T08DCKR
1
2
5
4
3
R577
*100K_04
GPU FGC6 EXT (GPAK OLD)
R402
*100K_04
GPU FGC6 EXT (GPAK OLD)
R186
100K_04
W/ DDS
R138 10K_04
D53 RB751S-40H
A C
Q64
2SK3018S3
G
DS
U46
*SN74LV1T08DCKR
GPU FGC6 EXT (GPAK OLD)
1
2
5
4
3
R60 10K_04
R187
10K_04
W/ DDS
Q50
MMBT3904H
B
E C
S
D
G
Q57B
MTDK3S6R
5
34
R592
*100K_04
GPU FGC6 EXT (GPAK OLD)
R159
100K_04
R244 10K_04
R641 *10K_04
GPU FGC6 EXT (GPAK OLD)
S
D
G
Q23B
MTDK3S6R
W/ DDS
5
34
R228 100K_04
U43
*SN74LV1T32DCKR
GPU FGC6 EXT (GPAK OLD)
4
53
1
2
R512 100K_04
U61
SN74LV1T32DCKR
W/ DDS
4
53
1
2
R248
100K_04
Q48
MMBT3904H
B
E C
R119
100K_04
W/ DDS
R167 *10K_04
GPU FGC6 EXT (GPAK OLD)
S
D
G
Q57A
MTDK3S6R
2
61
C1276
220p_50V_NPO_04
C1363
220p_50V_NPO_04
R546
100K_04
R401 0_04
GPU FGC6 INT (GPAK NEW)
Q27
MMBT3904H
B
E C
R606
10K_04
R648 10K_04
R625 10K_04
R635
100K_04
R543 100K_04
R522
100K_04
U47
*SN74LV1T32DCKR
GPU FGC6 EXT (GPAK OLD)
4
53
1
2
C998
220p_50V_NPO_04
R639 100K_04
U13
SLG4X42770VTR GPU FGC6 INT (GPAK NEW)
VDD
1
VIN_DOWN
2
OVERT#
3
1V8_AON_PG
4
NVVDDS_PWRGD
5
GC6_FB_EN
6
GC6_FB_EN_PCH
7
PLT_RST#
8
dGPU_RST#_PCH
9
GPU_PEX_RST#
10
FBVDDQ_EN
20
PEX_VDD_EN
19
NVVDDS_EN
18
NVVDD_EN
17
3V3_SYS_EN
16
1V8_MAIN_EN
15
1V8_AON_EN
14
GPIO4_1V8_MAIN_EN
13
dGPU_PWR_EN
12
GND
11
R579 0_04
GPU FGC6 INT (GPAK NEW)
R169 *10K_04
U27
*SN74LV1T32DCKR
GPU FGC6 EXT (GPAK OLD)
4
53
1
2
C1226
220p_50V_NPO_04
Q22
MMBT3904H
B
E C
S
D
G
Q23A
MTDK3S6R
W/ DDS
2
61
R146 *10K_04
GPU FGC6 EXT (GPAK OLD)
R593 0_04
GPU FGC6 INT (GPAK NEW)
R551 10K_04
R154 0_04
GPU FGC6 INT (GPAK NEW)
R596
200K_04
