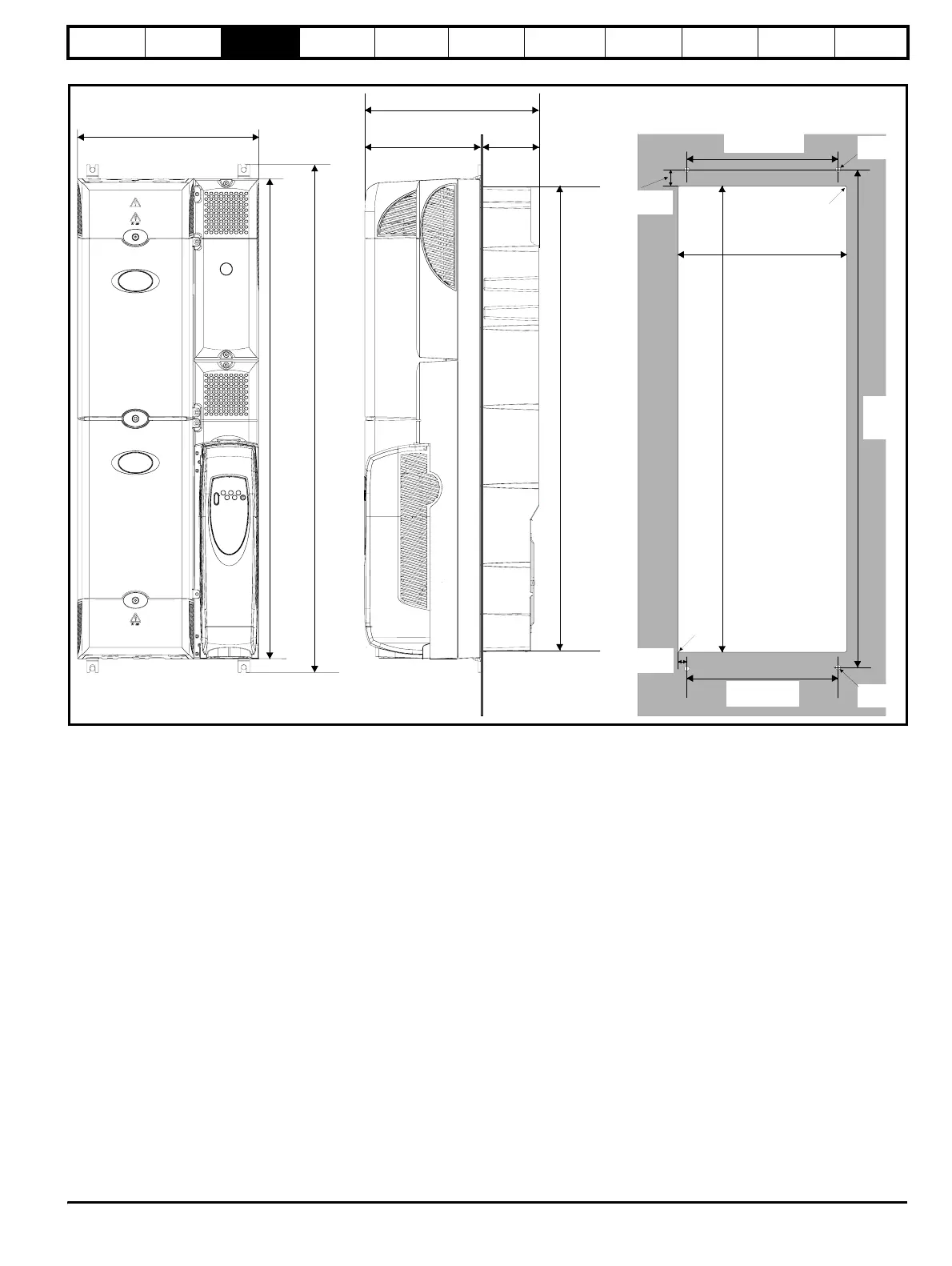

Figure 3-15 Through-panel mounting of a size 5 drive
When a Commander SK size 4 or 5 is through-panel mounted, the
grounding link bracket must be folded upwards. This is required to
provide a grounding point for the grounding bracket. See section
4.4.1 Grounding hardware on page 32 for details.
310mm (12.205in)
258.6 0.5mm
(10.181 0.020inm)
±
±
14.2 0.5mm
(0.559 0.020in)
±
±
286.0 0.5mm
(11.260 0.020in)
±
±
852.6
0.5mm
(33.567
0.020in
±
±
258.6 0.5mm
(10.181 0.020in)
±
±
26.7 0.5mm
(1.051 0.020in)
±
±
797.5 0.5mm
(31.398 0.020in)
±
±
794.5mm
(31.280in)
298mm (11.732in)
200mm (7.874in)
98mm
(3.858in)
820mm
(32.283in)
868mm
(34.173in)
∅
8.5mm
(0.335in)
∅
8.5mm
(0.335in)
R6.5mm
(0.256in)
R6.5mm
(0.256in)
