ALLACCIAMENTO ELETTRICO
L’equilibratrice viene predisposta dal costruttore per funzionare a 220 Volt. I dati che
identificano la predisposizione di ogni singola macchina vengono riportati sulla targhetta
dati macchina e su un apposito cartellino situato sul cavo rete.
Nella parete posteriore dell’equilibratrice è presente una protezione metallica che
copre uno switch che permette di verificare o modificare la predisposizione elettrica
dell’equilibratrice a 220Volt o 110 Volt.
Per modificare questa predisposizione è necessario:

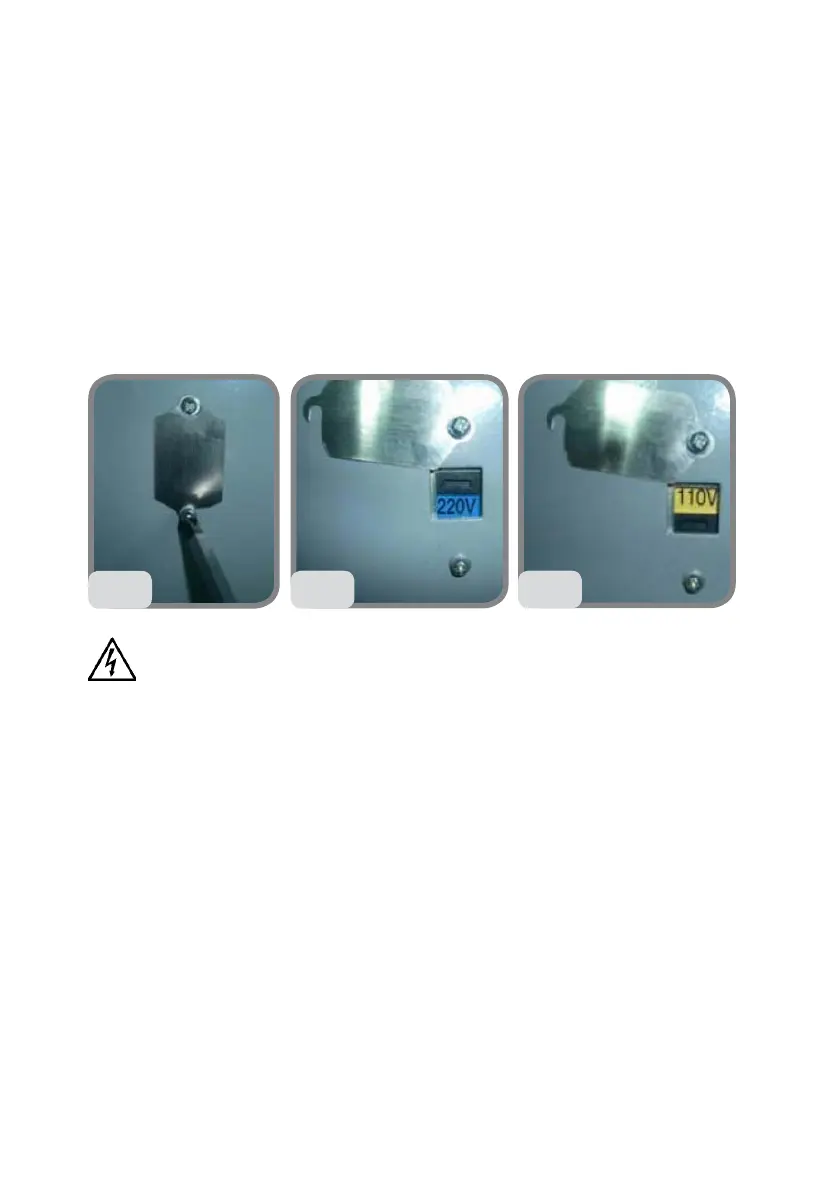

- Allentare una vite per accedere allo switch di selezione (fig.5);
- Ruotare il carter metallico (fig.6);
- Modificare la posizione dello switch su 110Volt (fig.7);
- Richiudere il carter metallico.
7
5
6
ATTENZIONE
Le eventuali operazioni per l’allacciamento al quadro elettrico dell’officina devono
essere effettuate esclusivamente da personale qualificato ai sensi delle normative di
legge vigenti, a cura ed onere del cliente.
- Il dimensionamento dell’allacciamento elettrico va eseguito in base:
• alla potenza elettrica assorbita dalla macchina, specificata nell’apposita targhetta dati
macchina;
• alla distanza tra la macchina operatrice ed il punto di allacciamento alla rete elettrica,
in modo che la caduta di tensione a pieno carico risulti non superiore al 4% (10% in
fase di avviamento) rispetto al valore nominale della tensione di targa.
- L’utilizzatore deve:
• montare sul cavo di alimentazione una spina conforme alle normative vigenti;
• collegare la macchina ad una propria connessione elettrica dotata di un apposito
interruttore automatico differenziale con sensibilità 30mA;
• montare dei fusibili di protezione della linea di alimentazione, dimensionati secondo le
indicazioni riportate nello schema elettrico generale contenuto nel presente manuale
• predisporre l’impianto elettrico d’officina con un circuito di protezione di terra efficiente.
- Per evitare l’uso della macchina da parte di personale non autorizzato, si consiglia di
disconnettere la spina di alimentazione quando rimane inutilizzata (spenta) per lunghi
periodi.
