7.2 MONTAGE AUF WANDHALTER
Die Premium Wandhalterung für
Pumpengruppen ist nicht im
Lieferumfang enthalten (KBN: C2PWH).
1. Bestimmen Sie den Montageort.

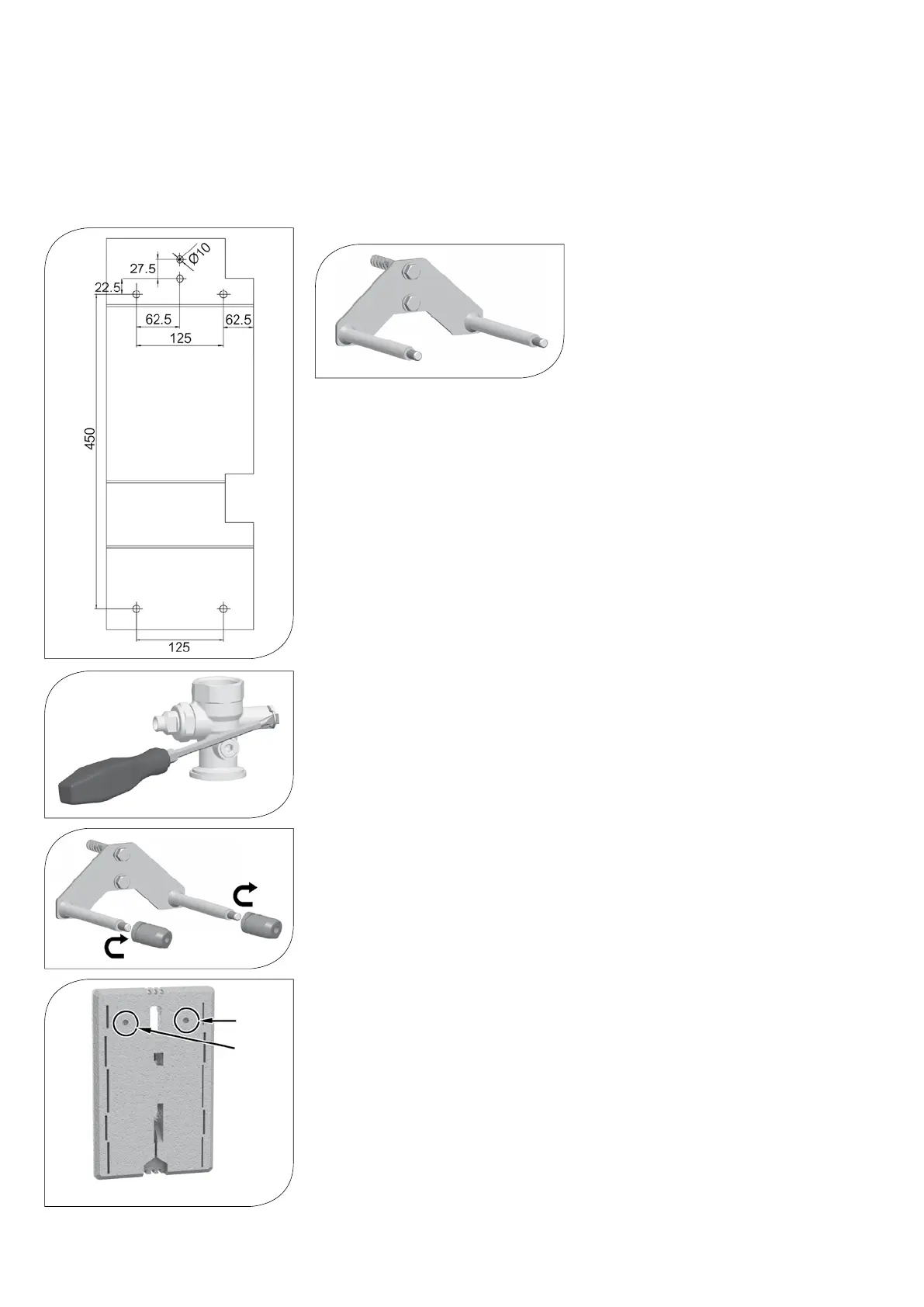

2. Eine Bohrschablone finden Sie auf der Pappe neben der Pumpengruppe
(siehe Abbildung links).
3. Bohren Sie die Löcher und setzen Sie geeignete Dübel ein. Beachten Sie,
dass die beiliegenden Dübel nur für Vollstein-Mauerwerk geeignet sind.
4. Befestigen Sie den Wandhalter mit geeigneten Schrauben und den
Unterlegscheiben an der Wand.
5. Nehmen Sie die Pumpengruppe aus der hinteren Dämmschale.
6. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich
aus den Kugelhähnen heraus.
7. Entnehmen Sie die Schallentkopplungen aus den Kugelhähnen.
8. Schrauben Sie beide Schallentkopplungen auf die Bolzen des Wandhalters.
9. Schieben Sie die Clip-Federn wieder seitlich auf die Kugelhähne.
Rückansicht hintere Dämmschale
10. Stanzen Sie die zwei vorgefrästen Löcher der hinteren Dämmschale aus
(siehe Abbildung links).
11. Schieben Sie die hintere Dämmschale durch die gestanzten Löcher auf
den Wandhalter.
12. Rasten Sie die Pumpengruppe auf den Wandhalter auf.
13. Nehmen Sie die Pumpengruppe in Betrieb, wie in Kapitel „8 Inbetriebnahme“
beschrieben.
