14
1. Verrohren Sie die Pumpengruppe mit der Anlage. Die Montage an die Rohrleitung
muss spannungsfrei erfolgen.
2. Schließen Sie die Pumpe an.
3. Führen Sie eine Druckprobe durch und prüfen Sie alle Verschraubungen.

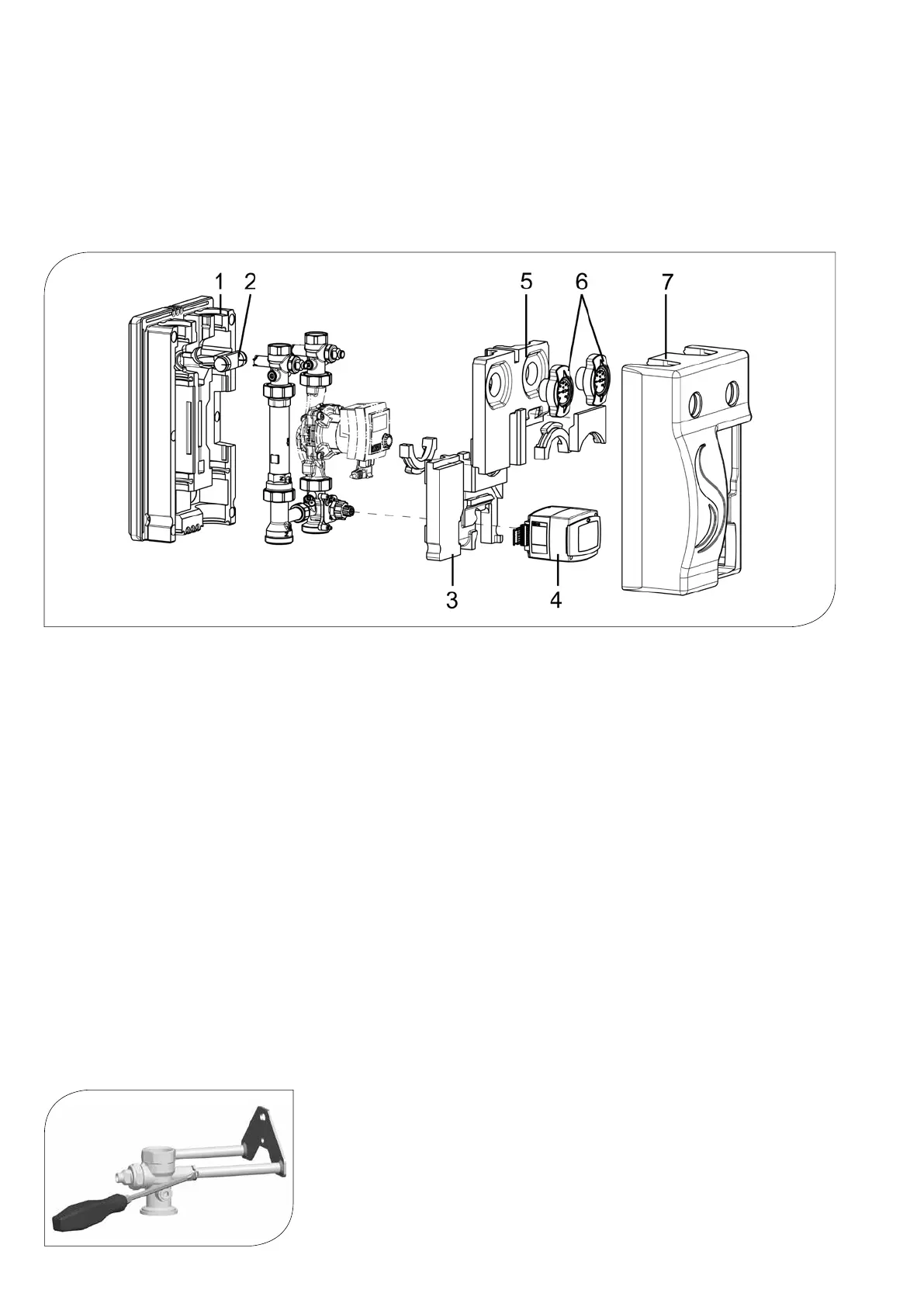

4. Bei Montage auf Verteiler: Montieren Sie die hintere Dämmschale (1) der Pumpengruppe.
5. Montieren Sie das EPP-Element (2) in die hintere Dämmschale (1).
6. Montieren Sie das untere Dämmelement (3) der Pumpengruppe.
7. Rasten Sie den Stellmotor auf (4), siehe Seite 8.
8. Verlegen Sie das Kabel des Stellmotors und der Pumpe im Kabelkanal
der hinteren Dämmschale (1).
9. Montieren Sie das obere Dämmelement (5) der Pumpengruppe und die
Thermometergriffe (6). Drücken Sie die hintere Dämmschale (1) dafür leicht nach hinten.
10. Montieren Sie die vordere Dämmschale (7).
11. Bei Montage auf Verteiler: Montieren Sie die Dämmschale des Verteilers.
1. Entleeren Sie die Heizungsanlage.
2. Trennen Sie die Rohrverbindung zwischen Pumpengruppe und Heizungsanlage.
3. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich heraus, um die
Pumpengruppe von der Wanderhalterung abzunehmen.
4. Ziehen Sie die Pumpengruppe nach vorn ab.
8 INBETRIEBNAHME /
FUNKTIONSPRÜFUNG /
AUSSERBETRIEBNAHME
8.1 DEMONTAGE
