Ustawenia serwisowe J5060403 v1.2
Heating system: Setting range:
floor heating 0,2 - 0,8
wall heating 0,6 - 1,0
radiator heating 0,8 - 1,4
Regulując nachylenie krzywej grzewczej, można dopasować pracę sterowni-
ka do budynku. Do zapewnienia optymalnej pracy sterownika niezbędne jest
dobranie odpowiedniego ustawienia nachylenia krzywej grzewczej.

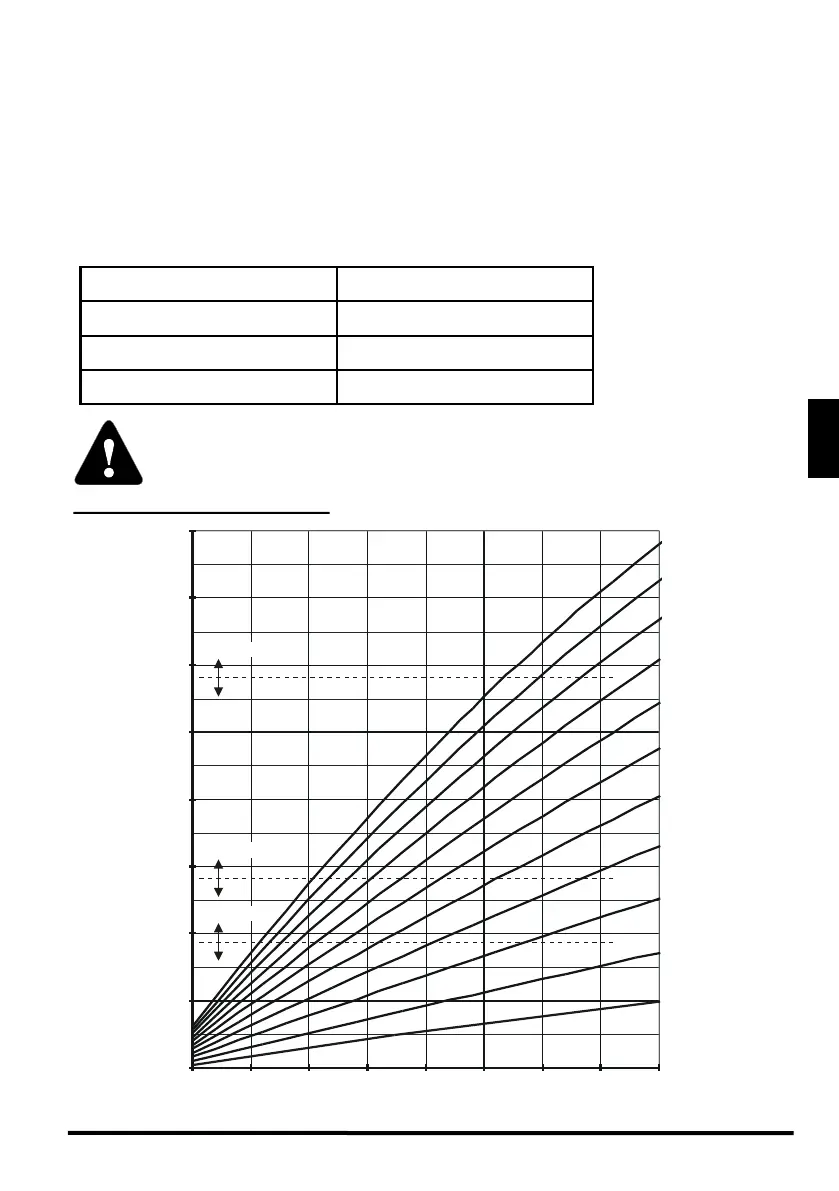

Wykres krzywych grzewczych
Temperatura zewnętrzna [°C]
Temperatura rury zasilającej [ᵒC]
20
30
40
50
60
70
80
90
100
-20-15-10-505101520
S=0,4
Tvmax
Tvmin
Tkmin
S=0,6
S=0,8
S=1,0
S=1,2
S=1,4
S=1,6
S=1,8
S=2,0
S=2,2
S=0,2
Jeżeli w budynku robi się zimniej, gdy temperatura zewnętrzna spada, oznacza to, że
nachylenie krzywej grzewczej jest zbyt małe. Należy zwiększyć ustawienie. Jeżeli tem-
peratura w budynku rośnie, gdy temperatura zewnętrzna spada, należy zmniejszyć na-
chylenie krzywej grzewczej.
Maksymalny poziom zwiększania/zmniejszania nachylenia nie powinien być większy jed-
norazowo niż 0,1 do 0,2 jednostek. Między dwoma pomiarami należy zachować odstęp
przynajmniej 24 godzin.
Preferowane ustawienia nachylenia krzywej grzewczej:
