Der motorbetriebene 3-Wege-Mischer (C-4) regelt mittels Vorlauffühler und Regler
die Vorlauftemperatur des Verbraucherkreises auf den geforderten Wert.
Der Mischer ist mit einem separat zu bedienenden Bypass ausgestattet.
Über diesen Bypass wird dem Vorlauf kälteres Wasser aus dem Rücklauf beigemischt,
wodurch ggf. der Volumenstrom im Verbraucherkreis erhöht werden kann.
Position 10: Durchgangsstellung,
keine Beimischung
Vorlauftemperatur Verbraucher =
Vorlauftemperatur Wärmeerzeuger
Position 0: 100% Beimischung
Vorlauftemperatur Verbraucher =
Rücklauftemperatur Verbraucher
10
0
1. Legen Sie während der Inbetriebnahme fest, mit welcher Bypass-Stellung die Anlage
betrieben werden soll. Ermitteln und überprüfen Sie die korrekte Einstellung durch
mehrere Versuche. Die Bypass-Schraube ist stufenlos verstellbar.

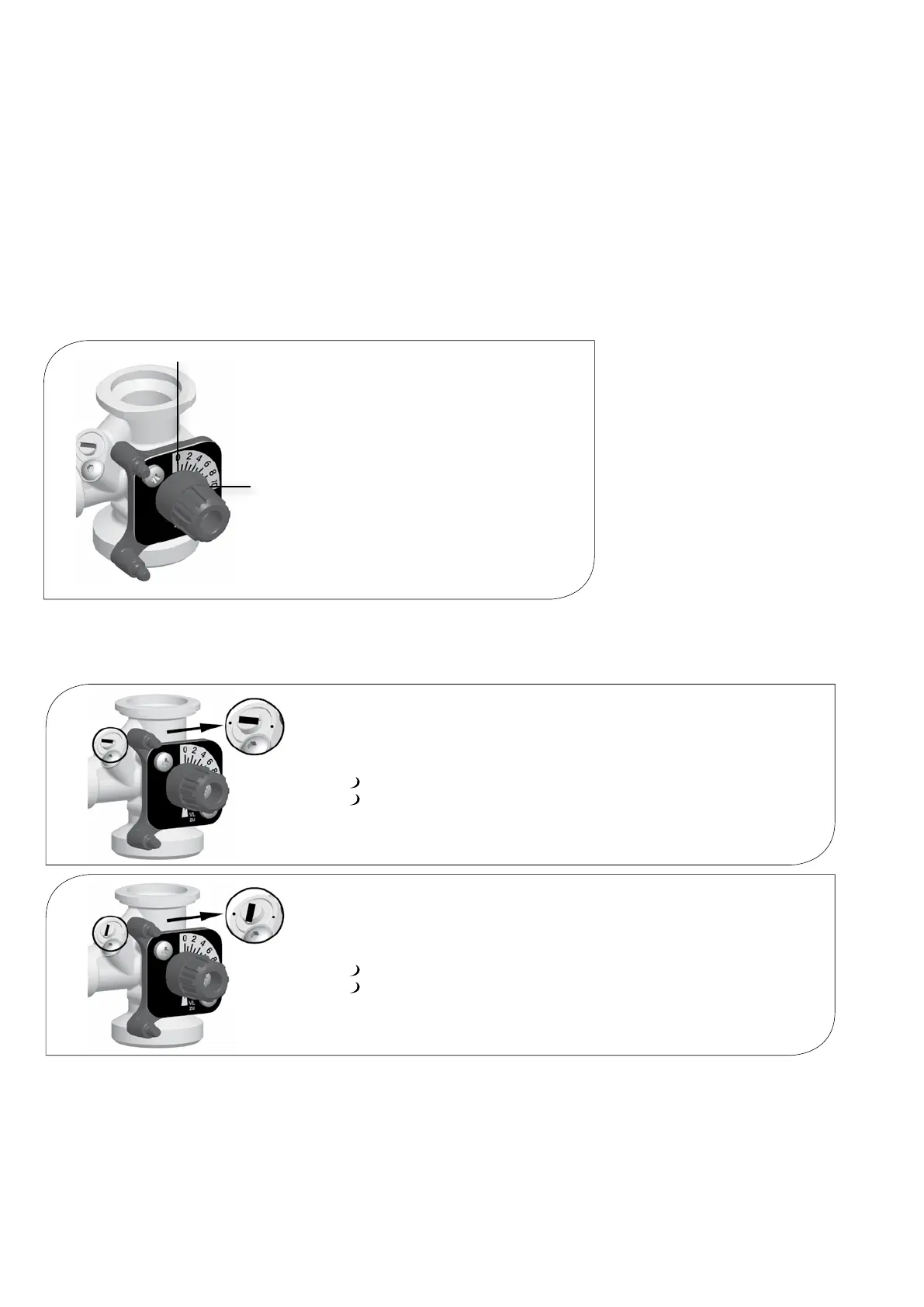

Bypass geschlossen
Der Schlitz der Bypass-Schraube steht in einer Linie mit den Markierungen.
Einsatzbereich:
Anwendungen mit hoher Vorlauftemperatur im Verbraucherkreis
Radiator- und Lufterhitzerkreise
Bypass offen
Der Schlitz der Bypass-Schraube steht entgegengesetzt zu den Markierungen.
Einsatzbereich:
Anwendungen mit niedriger Vorlauftemperatur im Verbraucherkreis
Flächen-, Wand- und Fußbodenheizung
2. Überprüfen Sie die Bypass-Stellung während des Betriebs. Achten Sie darauf, dass
der Volumenstrom ausreichend ist und dass die gewünschte Temperatur erreicht wird.
2.4.3 DREI-WEGE-MISCHER
[FACHMANN]
