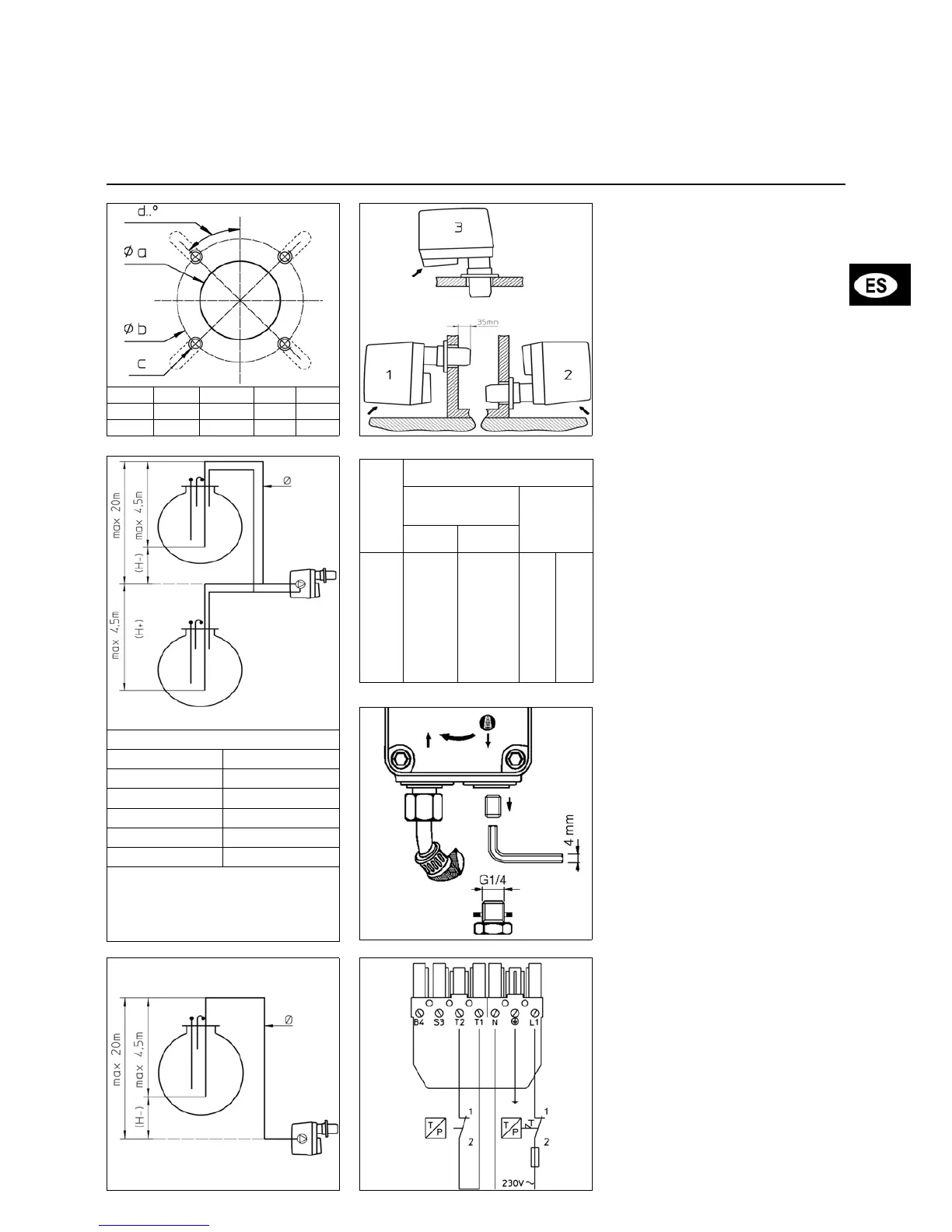

Instalación
Montaje
El quemador se fija a la caldera por
medio de la brida suministrada. La
perforación debe seguir el plano
contiguo. La junta de la brida puede
servir de plantilla.
• Monte la brida y su junta en la caldera.
Compruebe la estanqueidad.
El quemador se monta en la posición 1.
Si es preciso se puede montar en la
posición 2 o 3.
• Introduzca el cañón en la brida
(penetración: véase manual de la
caldera).
• Apriete el collarín levantando
ligeramente el quemador.
 Para un montaje en la posición 2 hay
que invertir la visualización. Para ello,
con el quemador en funcionamiento:
mantenga pulsados simultáneamente
los botones BP1 y BP2 hasta
constatar el cambio.
Conexión gasóleo
Para la conexión de los latiguillos R 3/8
con la tubería, se debe considerar la
posibilidad de desmontar el quemador.
Conexión en bitubo
El siguiente gráfico permite determinar
el diámetro (Ø) y la longitud (L) de tubo
en función de la altura de aspiración
(H+) o de carga (H-) (para gasóleo de
densidad 0,84, a una temperatura de
10°C, en una instalación que incluya,
como máximo, una mariposa, una
válvula anti retorno y cuatro codos).
Conexión en monotubo
(para cisterna de carga exclusivamente)
Desmonte el latiguillo de retorno, retire
el racor y el tapón de derivación.
Obtúrelo con un tapón cilíndrico y una
junta.
Conexión eléctrica
La instalación eléctrica y la conexión del
quemador deben realizarse de
conformidad con la normativa vigente.
El quemador se suministra con una
toma macho de 7 polos a la que se
conecta la alimentación monofásica 230
V-50 Hz con toma de tierra y el
termostato (figura contigua).
Nota: conexión externa de une alarma
entre S3 y N y de un contador horario
entre B4 y N.
- Calibre del fusible de protección: 6,3A
- Sección de los conductores: 1,5 mm
2
H
corregida
(m)
L (m)
bitubo bomba 60 l/h
máx.
monotubo
US gal/h
0,60 1,00
Ø 4/6 mm
Ø 6/8 mm Ø 8/10 mm
4
3
2
1
0,5
0
-0,5
-1
-2
-3
17
14
12
10
9
8
7
6
4
-
54
47
40
34
31
27
24
21
14
8
80
70
60
51
46
42
-
-
-
-
48
42
36
30
28
25
-
-
-
-
Corrección de altitud
Bomba en aspiración (H +) o en carga (H -)
Altitud (m) H ficticia (m)
0-500 0
501-800 0,5
801-1.300 1,0
1.301-1.800 1,5
1.801-2.200 2,0
ej.: altitud 1.100 m. A ficticia = 1 m H, real 2 m.
A corregida en aspiración 2 + 1 = 3 m
A corregida en carga 2 - 1 = 1 m
Seleccione en la tabla el Ø de la tubería en función de la
longitud desarrollada entre la cisterna y la bomba.
Si la A corregida en aspiración supera los 4 m; prever una
bomba de transferencia. (presión máx. 2 bares).
a (mm) b (mm) c d
NC4/6 85-104 150-170 M8 45°
NC9 95-104 150-170 M8 45°
