Störungsbeseitigung
Bei Störung
• Folgendes überprüfen:
- ob Strom vorhanden ist (Leistung und
Steuerung),
- ob die Brennstoffzufuhr funktioniert
(Menge und Ventilöffnung),
- die Einstellvorrichtungen,
- die Stellung der Schalter an der
Schalttafel.
Ansonsten:
• Auf BP1 drücken, das
Störungspiktogramm wird angezeigt
(siehe Tabelle)
Die Sicherheitskomponenten dürfen
nicht repariert werden, sondern müssen
durch Ersatzteile mit identischer
Teilenummer ersetzt werden.
Nur Originalersatzteile verwenden.
Anmerkung:
Nach jedem Eingriff:
• Verbrennungswerte sowie Dichtheit
der einzelnen Leitungen kontrollieren.
• Ergebnisse in den entsprechenden
Unterlagen dokumentieren.

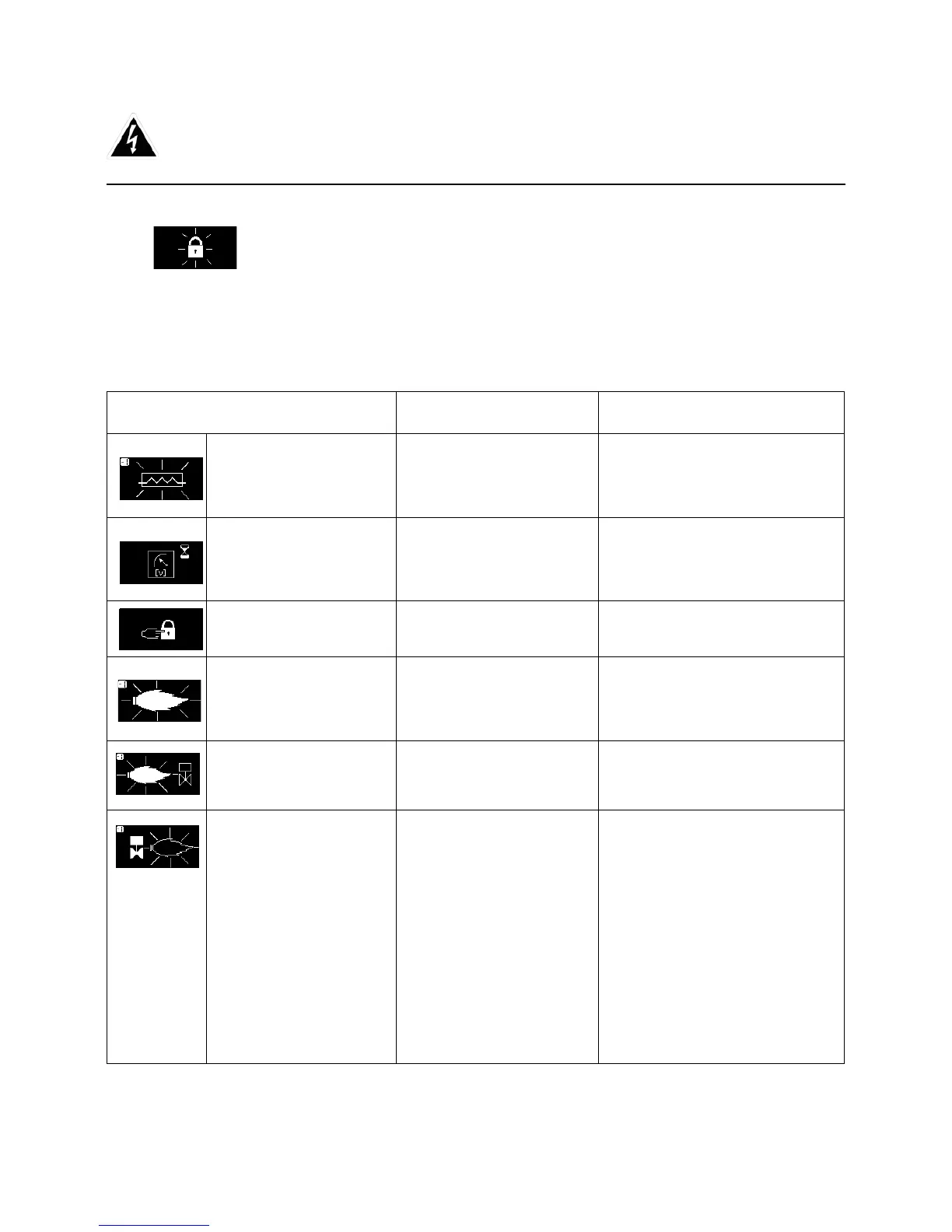

Störung Ursache Beseitigung
Das Thermostat des
Vorwärmers schließt nicht
(innerhalb von 400 Sek.)
Thermostat des Vorwärmers
defekt
Vorwärmer defekt
Die Vorwärmleitung austauschen
Nach Thermostatabschaltung
startet der Brenner nicht.
Keine Störungsanzeige am
Feuerungsautomat
Ab- oder Ausfall der
Versorgungsspannung.
Störung des Automaten
Ursprung des Abfalls oder Ausbleibens
der Spannung feststellen
Automat austauschen
Bei Einschaltung startet der
Brenner nur kurz
Automat wurde manuell
verriegelt.
Automat entriegeln.
Der Brenner war im
Beharrungszustand
Flammenausfall im laufenden
Betrieb
Flammenwächter reinigen,
austauschen.
Verbrennung regeln.
Feuerungsautomaten austauschen
Der Brenner verriegelt sich
während der Vorbelüftungs-
oder der Vorzündphase
Fremdlicht bei Vorbelüftungs- /
Vorzündzeit
Magnetventil oder, bei integriertem
Magnetventil, Pumpe reinigen,
austauschen.
Der Brenner schaltet am
Ende der Sicherheitszeit auf
Störung.
Keine Flamme nach Ablauf der
Sicherheitszeit.
Ölstand im Tank kontrollieren. Ggf.
auffüllen.
Ventile öffnen.
Ladedruck prüfen, bei Zulaufbetrieb
regeln.
Pumpenbetrieb, -druck, -kupplung, -
filter, magnetventil kontrollieren.
Zündkreis, Elektroden und ihre
Einstellung kontrollieren.
Elektroden reinigen.
Nötigenfalls austauschen:
Elektroden, Zündkabel,
Hochspannungstransformator, Öldüse.
blickendes
Piktogramm
