12/2008 - Art. Nr. 4200 1013 9300A 3
Informations générales
Description du brûleur
Description du brûleur
Les brûleurs fuel NC4, NC6 et NC9 sont
des appareils à air soufflé à une allure
de fonctionnement tout ou rien.
Ces brûleurs s’adaptent aux différents
types de chaudière. Ils sont disponibles
en une longueur de tête réglable. Pour
une chaudière donnée, le brûleur
préconisé peut être indiqué sur simple
demande. Ils utilisent du fuel
domestique de densité 0,84 à une
température de 10°C avec un pouvoir
calorifique (Hi) de 11,86kWh/kg.
Ces brûleurs répondent à l’indice de
protection IP 21.
Colisage
Le brûleur avec capot est livré dans un
colis de 10kg environ comprenant:
- le sachet d’accessoires de montage,
- la pochette de documentation avec:
- la notice d’emploi,
- le schéma électrique,
- le certificat de garantie.

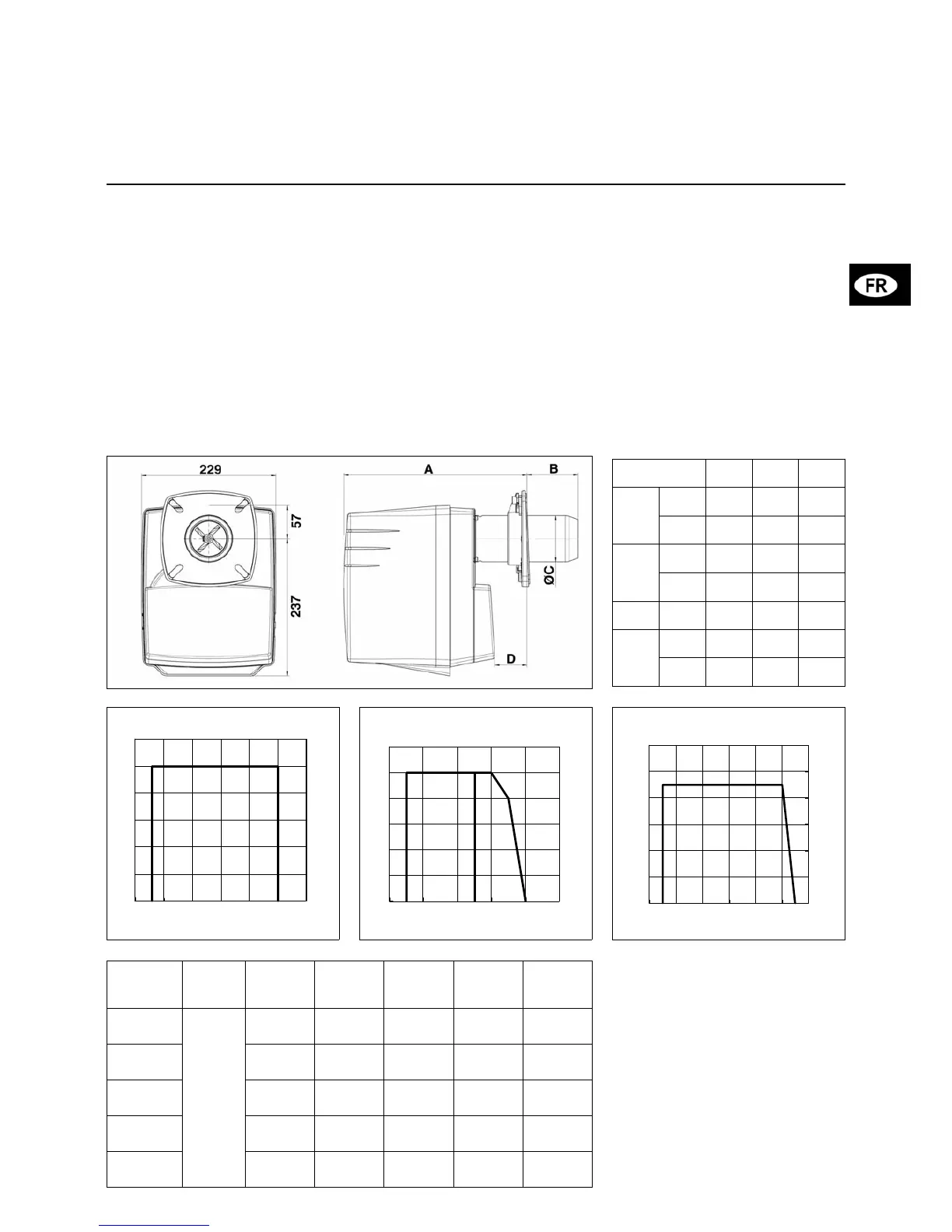

Encombrement et dimensions
Respecter une distance libre minimum
de 0,60mètre de chaque côté du brûleur
pour permettre les opérations de
maintenance.
Ventilation chaufferie
Le volume d’air neuf requis est de
1,2m
3
/kWh produit au brûleur.
Caractéristiques d’utilisation
Température ambiante:
- d’utilisation: - 5 ... 40°C
- de stockage: - 20 ..70°C
Puissance électrique maxi. absorbée :
244W (230V - 50Hz)
NC4 NC6 NC9
A Min 270 270 297
Max 310 310 357
B Min707070
Max 120 120 138
C Ø 808090
D Min212115
Max717183
Principaux composants
• Coffret de sécurité: TCH1xx
• Moteur de ventilation et pompe:
monophasé 230V, 50Hz, 2800min
-1
85-110W, condensateur 4µF/400V
• Allumeur électronique:
EBI 5
• Turbine du ventilateur:
NC4/6: Ø133x42;
NC9: Ø133x62
• Commande du volet d’air: manuelle
• Pompe fuel avec électrovanne: AS47D
• Embout:
NC4/6: Ø63/80x177
NC9: Ø75/90x192
Brûleur Cellule
Déflecteur
conique
Débit
kg/h
Puissance
flamme
kW
Gicleur
US gal/h
Ligne
gicleur
préchauffée
NC 4 R101A
MZ 770S
lg. 44 mm
Ø 63/16-4
fentes
1,5 - 3,4 18 - 40 0,5 à 0,85 FPHB5
NC 4 H101A Ø 63/16-4
fentes
1,7 -3,4 20 - 40 0,5 à 0,85 non
NC 6 R101A Ø 63/16-6
fentes
3,4 - 4,6 40 - 55 1 à 1,2 FPHB5
NC 6 H101A Ø 63/16-6
fentes
3,4 - 4,6 40 - 55 1 à 1,2 non
NC 9 H101A Ø 75/20-6
fentes
3,8 - 8 45 - 95 1,25 à 1,75 non
daPa mbar
18
40
0
2
4
6
8
10
12
15 25 35 45
0
0,2
0,4
0,6
0,8
1
1,2
NC4 R101A
daPa mbar
kW
40
20
0
2
4
6
8
10
12
15 25 35 45 55 65
0
0,2
0,4
0,6
0,8
1
1,2
NC4 H101A, NC6 H/R101A
daPa mbar
kW
45
95
0
2
4
6
8
10
12
40 50 60 70 80 90 100
0
0,2
0,4
0,6
0,8
1
1,2
NC9 H101A
