12/2008 - Art. Nr. 4200 1013 9300A24
Puesta en marcha
La puesta en servicio del quemador
implica simultáneamente la de la
instalación bajo la responsabilidad del
instalador o de su representante, que es
el único que puede garantizar la
conformidad global de la sala de calderas
según las reglas del oficio y de acuerdo
con la reglamentación en vigor.
Previamente, el instalador deberá haber
llenado completamente de gasóleo la
tubería de aspiración, purgar el prefiltro y
comprobar el funcionamiento de las
válvulas manuales cuarto de vuelta y de
control.
Controles previos
• Comprobar la tensión eléctrica
disponible y compararla con la tensión
recomendada.
• Cortar la alimentación eléctrica del
quemador.
• Controlar la ausencia de tensión.
• Cerrar la válvula de combustible.
• Leer las instrucciones de servicio de los
fabricantes de la caldera y de la
regulación.
• Comprobar:
- la presión de agua en el circuito de
calefacción,
- el funcionamiento del circulador,
- la apertura de la válvula mezcladora,
- la regulación de los termostatos de la
caldera y ambiental,
- el calibre de los fusibles de
protección,
- que la alimentación de aire
comburente de la caldera y el
conducto de evacuación de los
productos de combustión están
realmente en funcionamiento y que
son compatibles con la potencia del
quemador y del combustible,
- el funcionamiento del regulador de
tiro en el tubo de humos,
- el nivel de gasóleo en la cisterna,
- el llenado de la tubería de aspiración,
- la posición de los latiguillos:
- aspiración y retorno,
- la presión de alimentación del
combustible si hay cebado: 2 bares
máx.,
- la apertura de las válvulas de control
y del prefiltro.
Ajustes
El quemador viene preajustado de
fábrica.
Si este preajuste no se corresponde con
la potencia de la caldera, siga las
instrucciones indicadas a continuación.
• Elija en la siguiente tabla el
pulverizador calculado para la
potencia nominal de la caldera con un
rendimiento del 92%.
• Realice los ajustes de la cabeza de
combustión:
- cota Y graduada de 0 a 20 mm,
- control manual de la válvula de aire
103B graduada de 0 a 18.
Encendido
• Cierre el circuito de regulación.
• Desbloquee el cajetín de seguridad.
• El quemador funciona.
• Espere hasta el cierre del termostato
del recalentador (para los
quemadores con recalentador).
El quemador arranca.
• Realice un control de combustión:
CO
2
, opacidad y temperatura de los
humos.
Para aumentar el CO
2
:
• Disminuya la apertura de la válvula de
aire y a la inversa. La modificación de
su valor puede requerir una corrección
de la cota Y manipulando el tornillo 3.
Para modificar el índice de humos:
• abra la válvula de aire para dispersar y
a la inversa;
• proceda a un control de los parámetros
de combustión en condiciones reales
de uso (puertas cerradas, etc.); y a las
pruebas de estanqueidad de los
distintos circuitos.
• Anote los resultados en los
documentos apropiados.
Control de dispositivos de seguridad
• Compruebe el quemador en
funcionamiento:
- la apertura del circuito de regulación,
- el bloqueo de seguridad en ausencia
de llama,
- la estanqueidad en el frontal de la
caldera,
- el funcionamiento de los
servomecanismos (si los hay),
- la depresión (vacío) del circuito de
alimentación de gasóleo, máximo
400 mbar o 305 mm Hg.

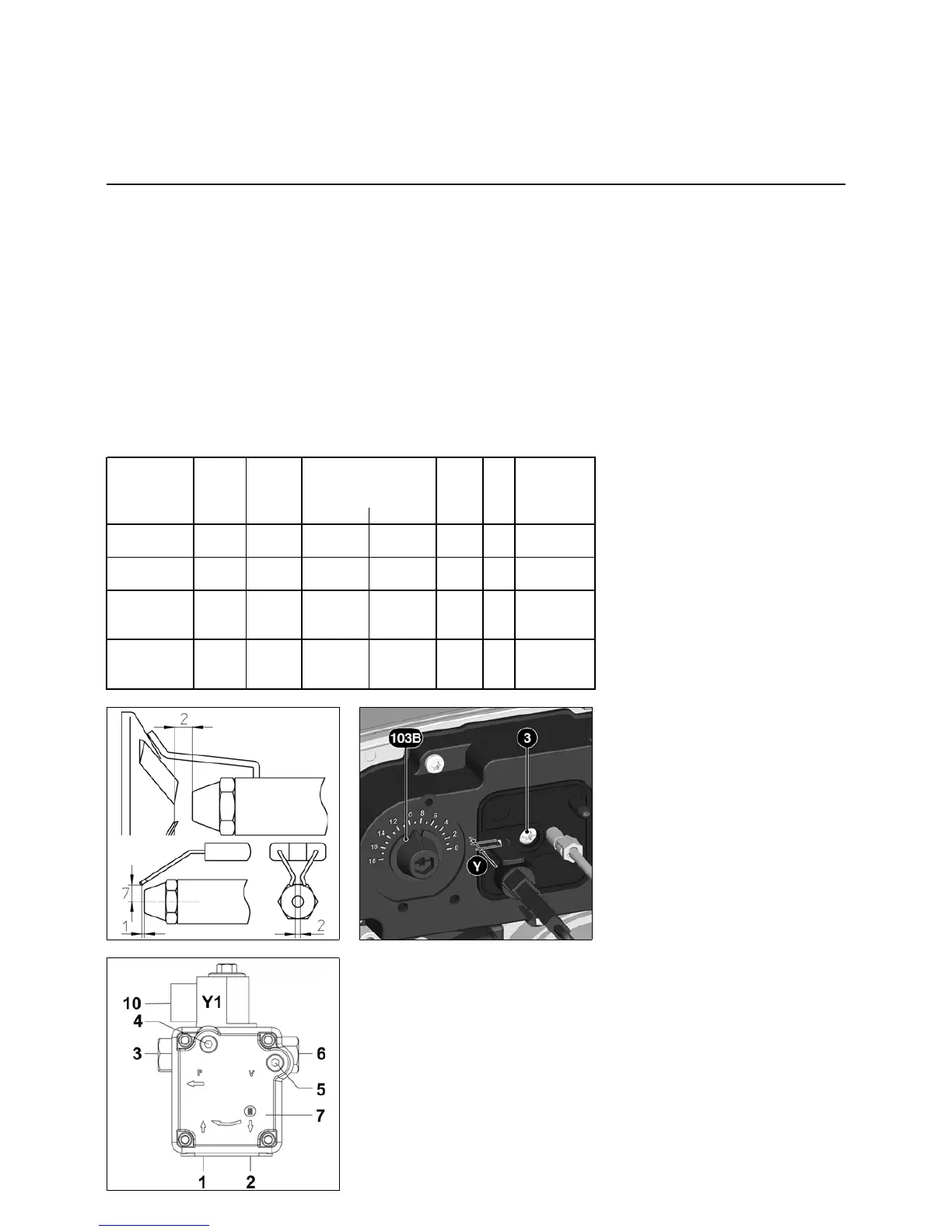

1 Aspiración.
2 Retorno.
3 Salida del pulverizador.
4 Toma de presión G1/8
5 Toma de vacuómetro G1/8
6 Ajuste de la presión.
7 Indicación para monotubo.
10 Bobina de electroválvula.
Y1 Electroválvula.
Control de la hermeticidad del
gasóleo
• Conecte a la bomba un manómetro y
un vacuómetro.
• Las lecturas se realizan con el
quemador en funcionamiento.
• Compruebe posteriormente la
estanqueidad.
45° 60°
20 1,8 - 0,50 11 5 9
24 2,2 - 0,60 11 5 10
27,3 2,5 - 0,60 11 10 10
32,7 3,0 0,75 - 11 10 13
37,1 3,4 0,85 - 11 10 15
43,6 4,0 1,00 - 11 12 15
48 4,4 1,10 - 11 20 18
54 4,9 1,25 - 11 5 8
67 6,1 1,50 - 11 10 11
74 6,8 1,75 - 11 15 13
Compuerta
103B
de aire
graduaciones
Quemador
NC4 R101A
Potencia
caldera
kW
Caudal
gasóleo
kg/h
Pr es ión
bomba
bar
Pulveriz. Danf oss S
Gph
Angular pulverizacíon
NC6 H/R101A
NC9 H101A
NC4 H101A
Cota
Y
mm
