Service
Wartungsarbeiten
Wichtig
Die Anlage mindestens einmal jährlich
durch qualifiziertes Personal warten
lassen.
• Stromzufuhr am Schutzschalter
abschalten.
• Überprüfen, dass keine Spannung
besteht.
• Brennstoffventil schließen.
Die Einstellwerte sind im Abschnitt
„Inbetriebnahme“ angegeben.
Nur Originalersatzteile verwenden.
• Die Brennerhaube abnehmen.
Reinigung
Zugang zur Geräteplatte
• Die vier Befestigungsschrauben der
Geräteplatte am Gehäuse um fünf
Umdrehungen lösen.
• Die Geräteplatte ausrasten und zu
sich ziehen, bis das Düsengestänge
völlig frei ist.
• Die Geräteplatte am Gehäuse
aufhängen; es bestehen zwei
Möglichkeiten (siehe Fotos).
Abmontieren des Flammrohres.
• Den Stromversorgungsstecker
abziehen.
• Die Schraube der Schelle lockern.
• Den Brenner herausnehmen und auf
den Boden legen.
• Die vier Schrauben des Flammrohres
um zwei Umdrehungen lockern und
das Flammrohr ausbauen.
• Das Flammrohr austauschen,
kennzeichnen und befestigen.
• Die gesamte Vorrichtung in
umgekehrter Reihenfolge wie beim
Ausbau wieder einbauen.
• Die Position der Schläuche
überprüfen.
Reinigung des Pumpenfilters
Der Filter befindet sich im
Pumpeninneren. Er muss bei jeder
Wartung gereinigt werden.
• Das Ölzufuhrventil schließen.
• Einen Behälter unter der Pumpe
platzieren, um das Heizöl
aufzufangen.
• Schrauben und Deckel entfernen.
• Filter herausnehmen, reinigen oder
ersetzen.
• Filter wieder einsetzen, Deckel mit
einer neuen Dichtung wieder
schließen.
• Schrauben kräftig anziehen.
• Brennstoffventil öffnen.
• Dichtheit kontrollieren.
Haubenreinigung
• Haube mit Wasser und einem
Reinigungsmittel säubern. Jedes
chlorhaltige Produkt oder
Schleifprodukt ächten.
Hinweise:
Nach jedem Eingriff:
• Die Verbrennungsparameter unter
realen Betriebsbedingungen
überprüfen (bei geschlossenen Türen,
montierter Haube, usw...) und
Dichtheitstests an den verschiedenen
Kreisen durchführen.
• Ergebnisse in den entsprechenden
Unterlagen dokumentieren.

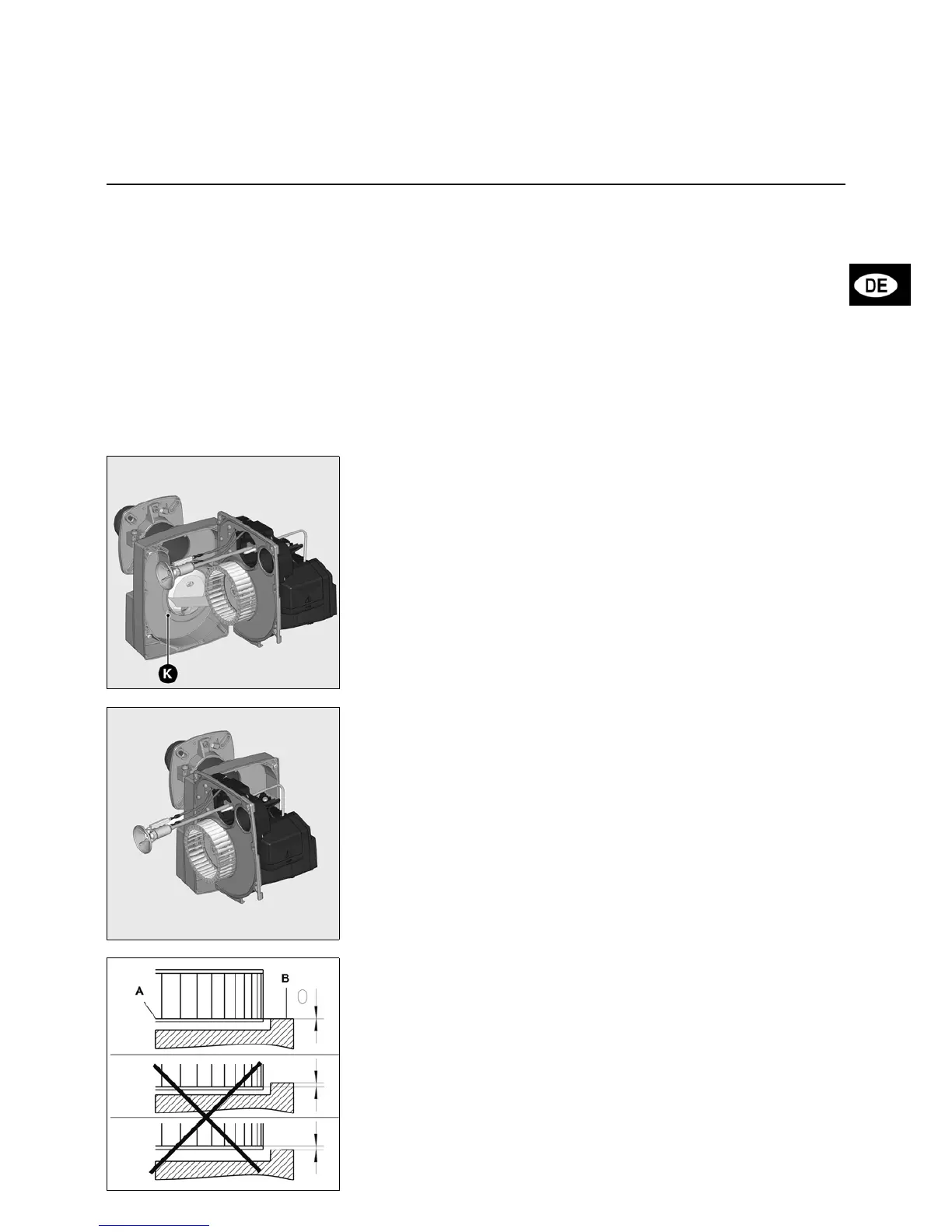

Luftkasten
• Die Schrauben K entfernen.
• Den Luftkasten herausnehmen.
• Mit einem trockenen Pinsel
abstauben.
• Die Baugruppe wieder
zusammenbauen.
Mischeinrichtung
• Die Zündkabel an den Elektroden
abklemmen.
• Die Elektroden ausbauen, reinigen
oder austauschen.
• Die Stauscheiben herausnehmen und
reinigen.
• Die Düse mit Hilfe von zwei Schlüsseln
(mit dem einen wird der Düsenhalter
gehalten) ausbauen und
austauschen.
• Die Baugruppe wieder
zusammenbauen.
• Die Einstellungen kontrollieren.
Spirale
• Das Innere der Spirale, den Ventilator,
das Flammrohr, die Luftklappe mit
einem Pinsel abstauben.
Einstellung des Ventilatorrads
Im Falle eines Austauschs des Motors
oder des Ventilatorrads, unbedingt das
Maß 0 zwischen A und B einhalten
(Schema).
• Das Ventilatorrad festziehen.
Überprüfen, dass keine Reibung
vorhanden ist.
• Die Geräteplatine am Gehäuse
montieren.
• Die vier Schrauben kreuzweise
festziehen.
• Dichtungen überprüfen
Reinigung des Flammenwächters
• Den Flammenwächter herausnehmen
und mit einem sauberen trockenen
Tuch abwischen.
• Den Flammenwächter wieder einsetzen.
