Cuenod NC4 - Техническое Обслуживание

12/2008 - Art. Nr. 4200 1013 9300A54
Техническое обслуживание
Техническое обслуживание
Важно!
Квалифицированный специалист
должен производить техническое
обслуживание горелки не менее
одного раза в год.
• Отключите многополюсный
размыкатель.
• Убедитесь в отсутствии напряжения
• Закройте топливный клапан.
Регулировочные значения указаны в
параграфе “Ввод в эксплуатацию”.
Используйте только оригинальные
детали.
• Снимите кожух горелки.
Очистка
Доступ к плате
• Отверните на пять оборотов четыре
винта
крепления платы на корпусе.
• Отсоедините плату и потяните ее на
себя до полного извлечения
топливопровода форсунки.
• Подвесьте плату на корпусе; два
варианта (см. рисунки).
Снятие наконечника
• Разъедините разъем
электропитания горелки.
• Ослабьте винт крепления хомута.
• Выньте горелку и поставьте ее на
пол.
• Отверните на два оборота четыре
винта крепления
наконечника и
снимите его.
• Замените, промаркируйте и
закрепите наконечник.
• Установите детали в порядке,
обратном снятию.
• Проверьте расположение шлангов.
Очистка насосного фильтра
Фильтр находится внутри насоса. Он
должен очищаться при каждом
техническом обслуживании.
• Закройте клапан подачи топлива.
• Поставьте под насос емкость для
сбора топлива.
• Отверните винты и снимите крышку
.
• Достаньте фильтр, очистите или
замените его.
• Установите на место фильтр и
крышку с новой прокладкой.
• Затяните с усилием винты.
• Откройте топливный клапан.
• Проверьте герметичность.
Очистка кожуха
• Кожух очищайте водой и моющим
средством. Запрещено
использовать любые средства,
содержащие хлор или абразивы.
Примечание:
после проведения любых работ:
• Проверьте в
реальных условиях
эксплуатации (при закрытых
дверцах, кожух поставлен на место
и т. д.) параметры горения, а также
герметичность трубопроводов.
• Запишите результаты в
соответствующие документы.

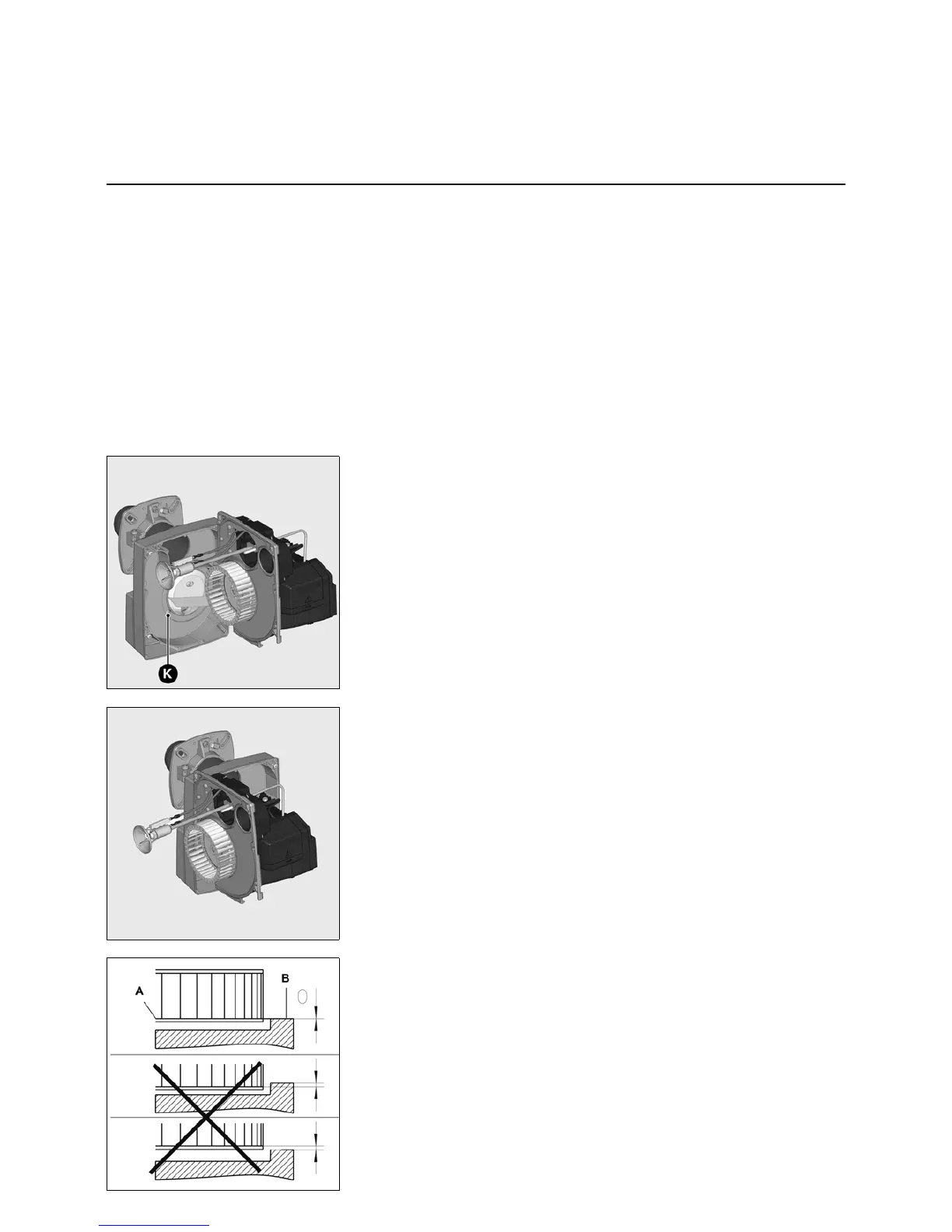

Воздушная камера
• Отверните винты K.
• Снимите короб воздухозабора
• Очистите от пыли сухой кистью.
• Установите детали на место.
Устройства горения
• Отсоедините провода запальных
электродов.
• Снимите, очистите
или замените
электроды.
• Снимите и очистите дефлектор.
• Снимите и замените форсунку с
помощью двух ключей (одним
ключом удерживается корпус
форсунки).
• Установите детали на место.
• Проверьте регулировки.
Улитка
• Очистите от пыли кистью
внутреннюю часть улитки,
вентилятор, наконечник,
диафрагму, воздушную заслонку.
Регулировка рабочего колеса
вентилятора
При замене двигателя либо рабочего
колеса вентилятора, необходимо
соблюдать размер 0 между A и B
(схема).
• Затяните рабочее колесо.
Убедитесь в свободе вращения.
• Установите все детали платы на
корпус.
• Затяните крест-накрест четыре
винта.
• Проверьте соединение.
Очистка фоторезистора
• Выньте фоторезистор и протрите
чистой сухой ветошью
.
• Поставьте фоторезистор на место.
