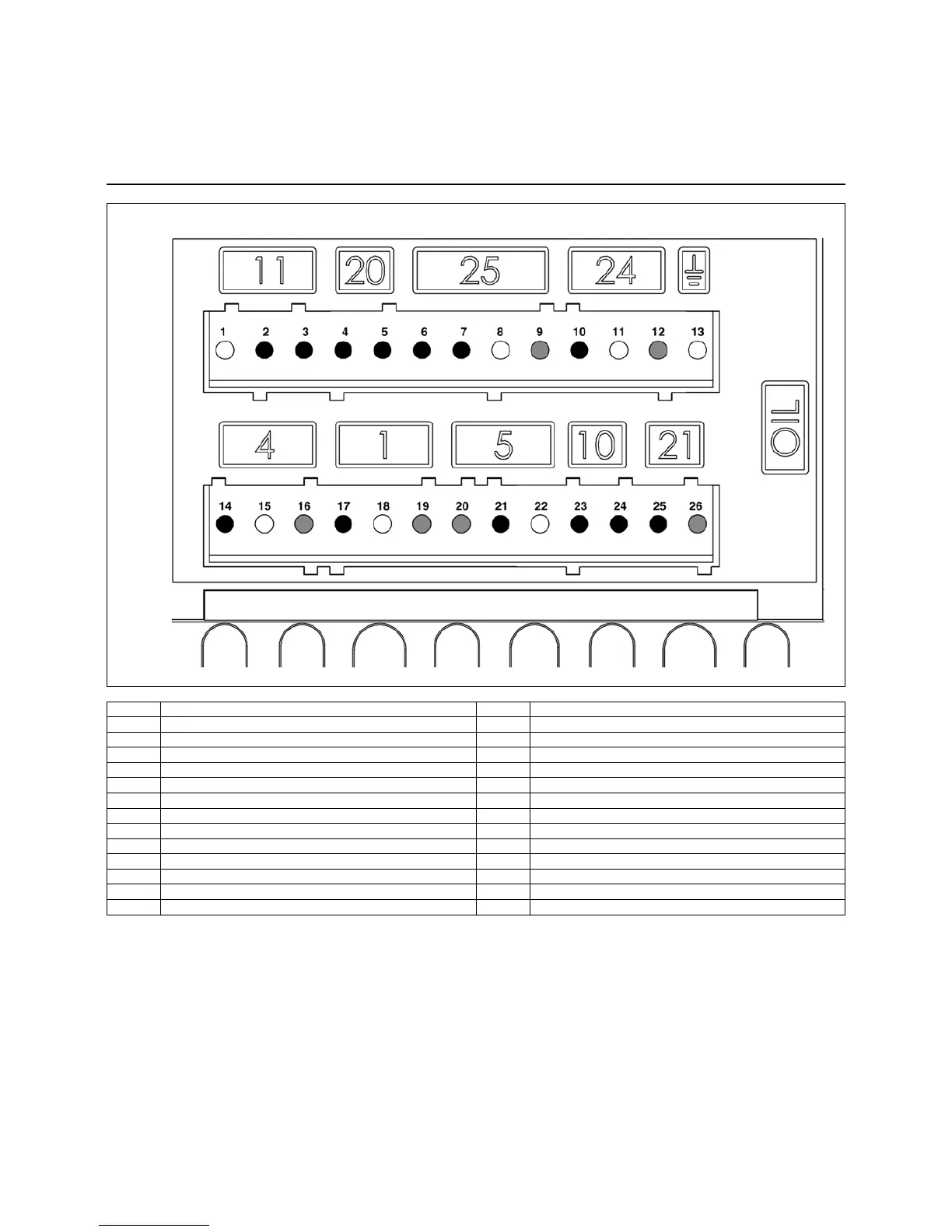

Cuenod NC4 - Anschlusskasten

12/2008 - Art. Nr. 4200 1013 9300A44
Klemme
Steckernr.
Fernentriegelung
Erde
Düsenstangenheizung
Flammenüberwachungskreis
Stromversorgung 230V
Fehlersignal
Zündtrafo
Gebläsemotor
Ölventil
Steckernr.
Klemme
Inbetriebnahme
Feuerungsautomat
Klemme Bezeichnung Klemme Bezeichnung
1
Masse
14
Phase des Gebläsemotors
2
Signal des Flammenüberwachungskreises
15
Erde
3
Phase
16
Neutral
4
Signal der Fernentriegelung
17
L1 des Ventils, netzseitig
5
Phase
18
Erde
6
Phase
19
Neutral
7
Düsenstangenheizung / Freigabekontakt
20
Neutral
8
Erde
21
Phase der elektronischen Zündvorrichtung
9
Neutral
22
Erde
10
Phase
23
Reserviert (nicht verfügbar)
11
Erde
24
Reserviert (nicht verfügbar)
12
Neutral
25
Phase der Störungsleuchte
13
Erde
26
Neutral
