Übersicht
Brennerbeschreibung
Brennerbeschreibung
Die Ölbrenner NC4, NC6 et NC9 sind
Gebläsegeräte, die nach dem Alles-
oder-Nichts-Prinzip arbeiten.
Diese Brenner lassen sich an die
verschiedenen Kesseltypen anpassen.
Sie sind in einer einstellbaren
Brennkopflänge verfügbar. Eine Anfrage
genügt, um zu erfahren, welcher
Brenner für einen bestimmten
Heizkessel empfohlen wird. Sie sind
ausgelegt für die Verbrennung von
Heizöl EL mit einer Dichte von 0,84 auf
10°C und einem Heizwert (Hi) von
11,86kWh/kg.
Die Brenner entsprechen der Schutzart
IP 21.
Lieferumfang
Der Brenner mit Haube wird in einem ca.
10kg schweren Karton geliefert und
umfasst:
- einen Beutel mit Montagezubehör,
- eine Unterlagentasche mit:
- Betriebsanleitung,
- Elektroschema,
- Garantieschein.

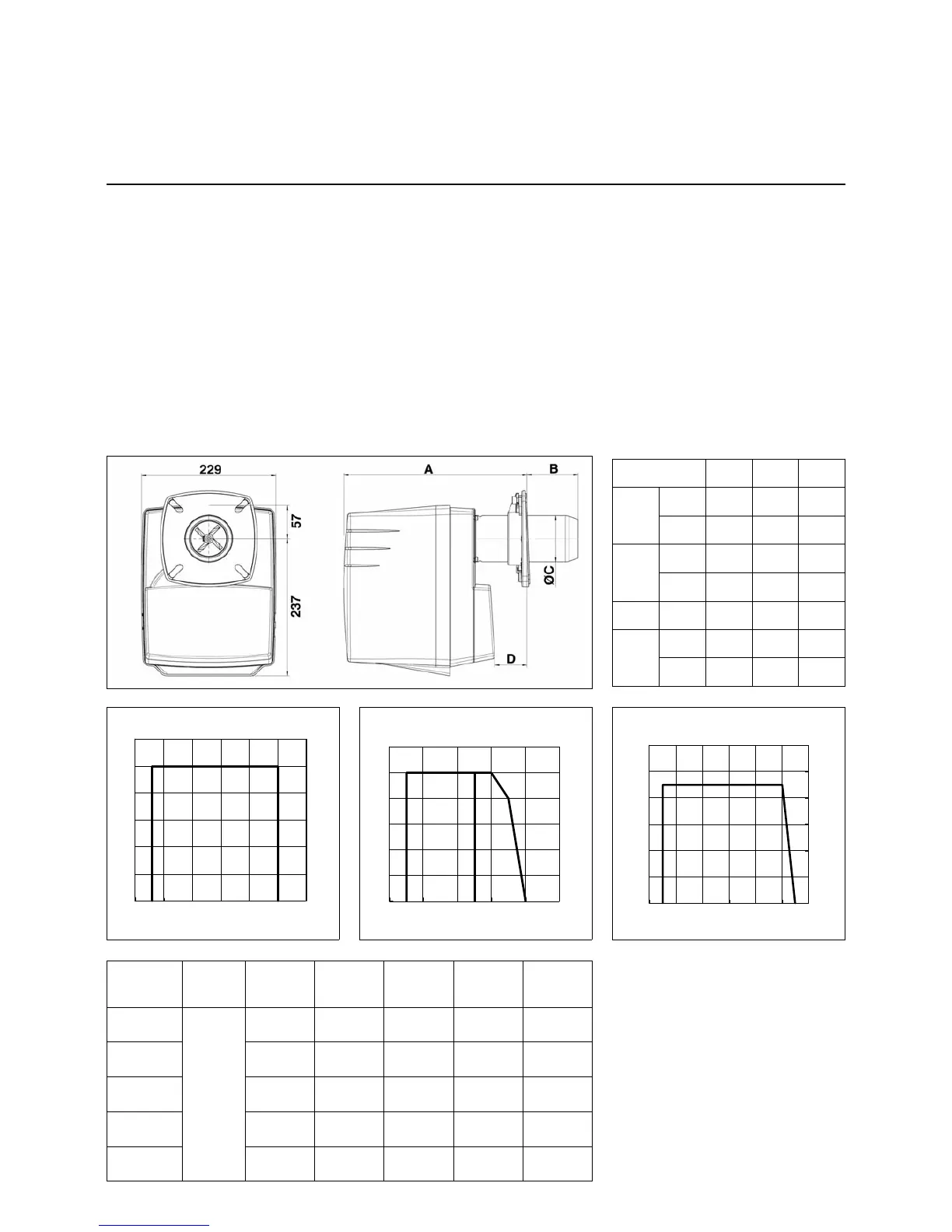

Abmessungen
Für Servicearbeiten ist ein freier
Abstand von min. 0,60m auf jeder Seite
des Brenners sicherzustellen.
Heizraumbelüftung
Das erforderliche Frischluftvolumen
beträgt 1,2m
3
/kWh am Brenner.
Betriebsdaten
Zulässige Umgebungstemperatur:
- Betrieb: - 5 ... 40°C
- Lagerung: - 20 ..70°C
Max. Eingangsleistung: 244W (230V -
50Hz)
NC4 NC6 NC9
A Min 270 270 297
Max 310 310 357
B Min707070
Max 120 120 138
C Ø 808090
D Min212115
Max717183
Hauptbestandteile
• Feuerungsautomat: TCH1xx
• Gebläse- und Pumpenmotor:
einphasig 230V, 50Hz, 2800min
-1
85-110W, Kondensator 4µF/400V
• Elektronische Zündvorrichtung:
EBI 5
• Ventilatorrad:
NC4/6: Ø133x42;
NC9: Ø133x62
• Luftklappensteuerung: manuell
• Ölpumpe mit Magnetventil: AS47D
• Flammrohr:
NC4/6: Ø63/80x177
NC9: Ø75/90x192
Brenner Flammen-
wächter
konische
Stauscheibe
Durchsatz
kg/h
Flamm-
leistung
kW
Düse
US gal/h
Düsen-
stangen-
vorwärmung
NC 4 R101A
MZ 770S
lg. 44 mm
Ø 63/16-4
Schlitze
1,5 - 3,4 18 - 40 0,5 bis 0,85 FPHB5
NC 4 H101A Ø 63/16-4
Schlitze
1,7 -3,4 20 - 40 0,5 bis 0,85 NEIN
NC 6 R101A Ø 63/16-6
Schlitze
3,4 - 4,6 40 - 55 1 bis 1,2 FPHB5
NC 6 H101A Ø 63/16-6
Schlitze
3,4 - 4,6 40 - 55 1 bis 1,2 NEIN
NC 9 H101A Ø 75/20-6
Schlitze
3,8 - 8 45 - 95 1,25 bis
1,75
NEIN
daPa mbar
18
40
0
2
4
6
8
10
12
15 25 35 45
0
0,2
0,4
0,6
0,8
1
1,2
NC4 R101A
daPa mbar
kW
40
20
0
2
4
6
8
10
12
15 25 35 45 55 65
0
0,2
0,4
0,6
0,8
1
1,2
NC4 H101A, NC6 H/R101A
daPa mbar
kW
45
95
0
2
4
6
8
10
12
40 50 60 70 80 90 100
0
0,2
0,4
0,6
0,8
1
1,2
NC9 H101A
