Cuenod NC4 - Блок Безопасности; Соединительная Коробка

12/2008 - Art. Nr. 4200 1013 9300A 53
Вывод
№
разъема
Дистанционная
разблокировка
Земля
Подогреватель
топливопровода форсунки
Обнаружение пламени
Электропитание 230 В
Сигнал неисправности
Устройство розжига
Двигатель вентилятора
Топливный клапан
№
разъема
Вывод
Ввод в эксплуатацию

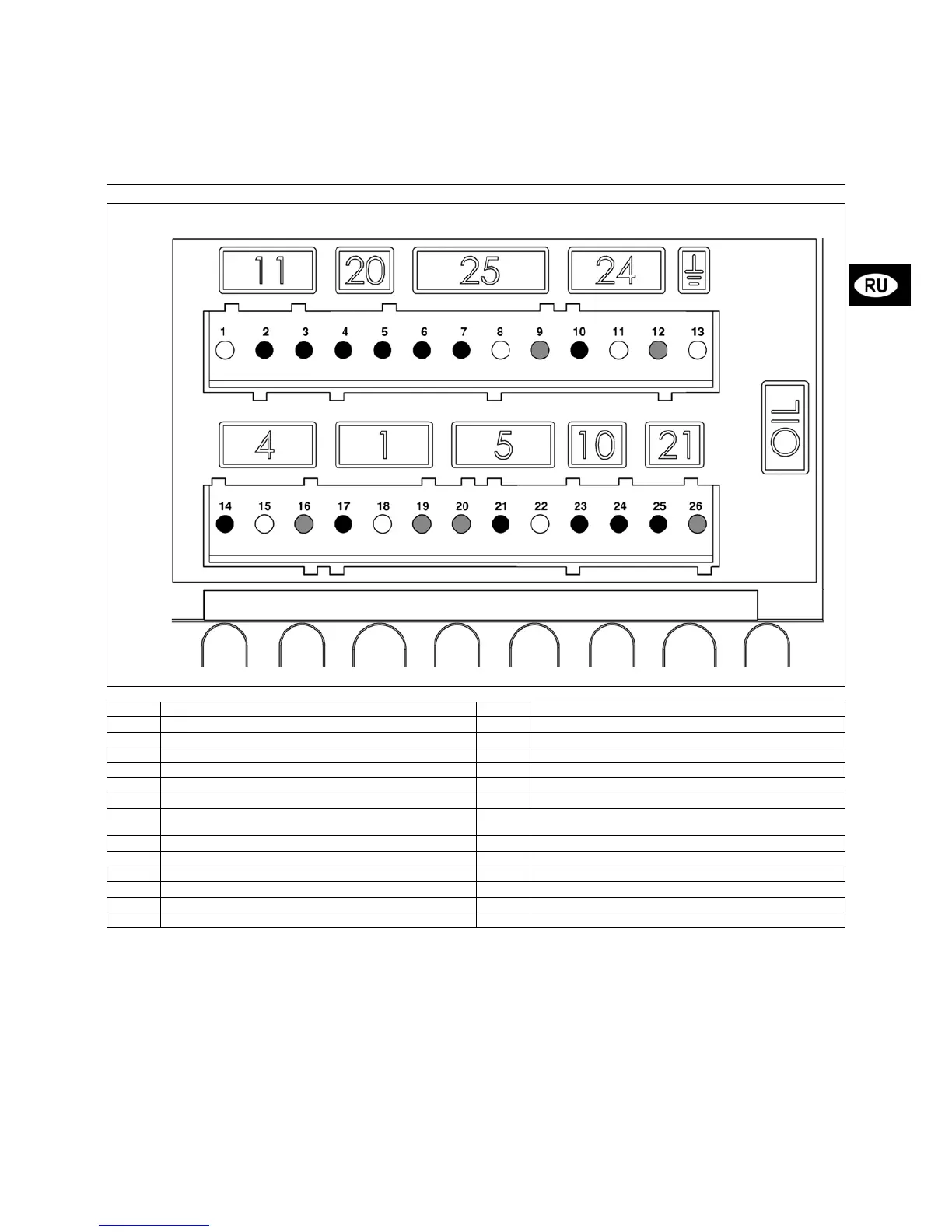

Блок безопасности
Вывод Назначение Вывод Назначение
1"Масса"14Фаза двигателя вентилятора
2 Сигнал обнаружения пламени 15 Земля
3 Фаза 16 Нейтраль
4 Сигнал дистанционной разблокировки 17 L1 клапана, со стороны электросети
5 Фаза 18 Земля
6 Фаза 19 Нейтраль
7 Подогреватель топливопровода форсунки / свободный
контакт
20 Нейтраль
8 Земля 21 Фаза электронного устройства розжига
9 Нейтраль 22 Земля
10 Фаза 23 Резервный (не используется)
11 Земля 24 Резервный (не используется)
12 Нейтраль 25 Фаза сигнальной лампы неисправности
13 Земля 26 Нейтраль
