Ввод в эксплуатацию
Характеристики блока безопасности

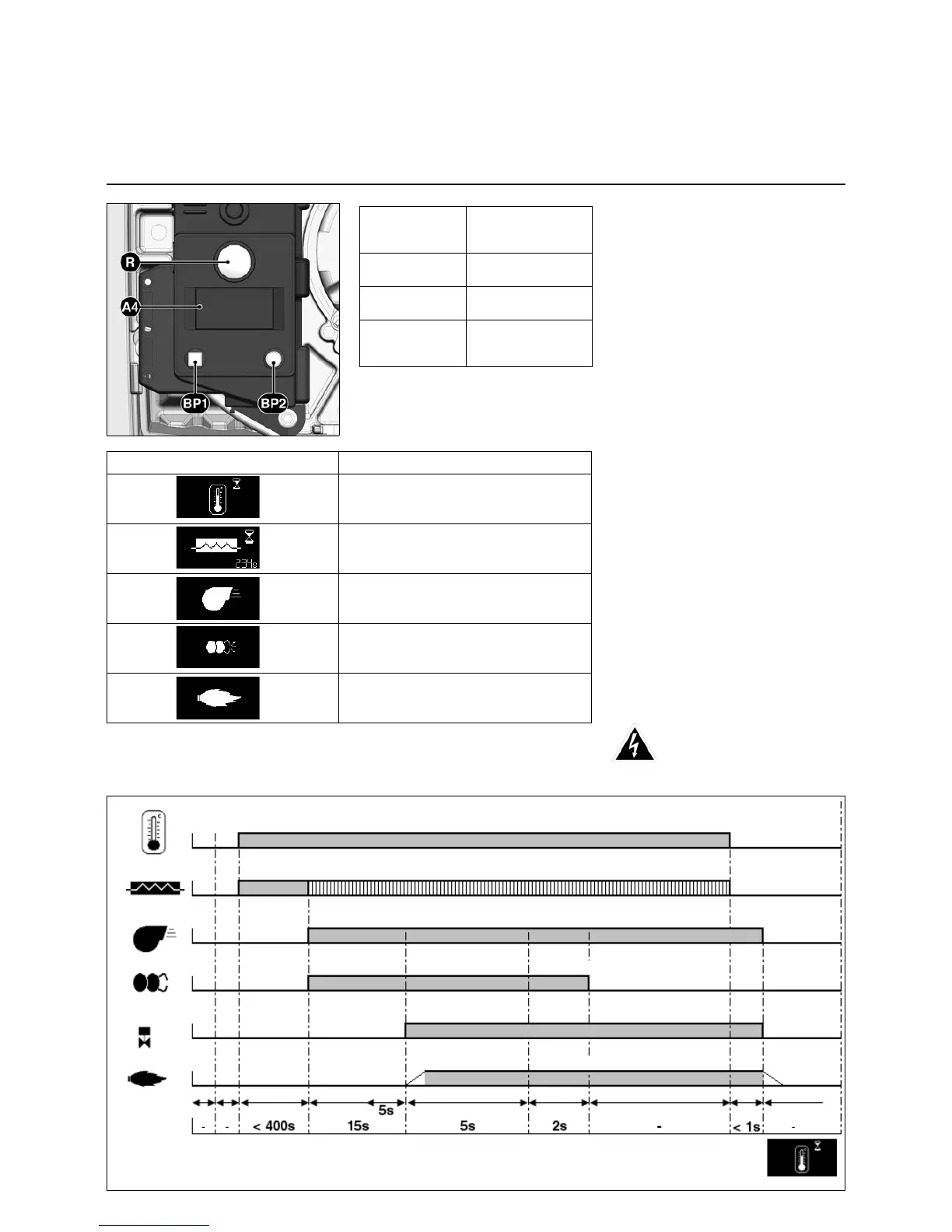

Функциональная схема
Нажатие на
кнопку R в
течение ...
... приводит к ...
... 1 секунды ... разблокировке
блока управления.
... 2 секунд ... ручной блокировке
блока управления.
... 9 секунд ... удалению
статистических
данных из блока.
BP1 кнопка управления BP1
BР2 кнопка управления BP2
Топливный блок безопасности
отслеживает и управляет работой
горелки с воздушным наддувом.
Благодаря управлению программой
микропроцессором обеспечивается
стабильная работа в течение
длительного промежутка времени
независимо от изменения напряжения
электросети и температуры
окружающего воздуха.
Блок имеет систему обнаружения
падения электрического напряжения.
Если напряжение электросети падает
ниже минимального значения, блок
управления выключается и подает
аварийный сигнал. Как только
напряжение восстанавливается до
рабочего значения, блок управления
включается автоматически.
Блокировка и разблокировка
Блок может быть заблокирован
вручную (переход в аварийный
режим) кнопкой перезагрузки R и
разблокирован ( сброс неисправности)
при условии, что блок находится под
напряжением.
При нажатии на кнопку при
нормальной эксплуатации или во
время фазы запуска
блок переходит в
аварийный режим. Нажатие на кнопку
в аварийном режиме обеспечивает
разблокировку блока.
Дисплей
На дисплее A4 отображается
состояние горелки, фазы рабочего
цикла, возможные неисправности с
указанием их установленных причин, а
также статистические данные по
работе.
Перед установкой или
снятием блока выключите
электропитание. Не следует
открывать или пытаться
ремонтировать блок.
Символ Описание
Ожидание запроса на подогрев
Ожидание подогревателя
(для горелок с подогревателем)
Двигатель вентилятора включен
Устройство розжига включено
Пламя присутствует
