Cuenod NC4 - Установка; Установка И Подключение

12/2008 - Art. Nr. 4200 1013 9300A50
Установка
Монтаж

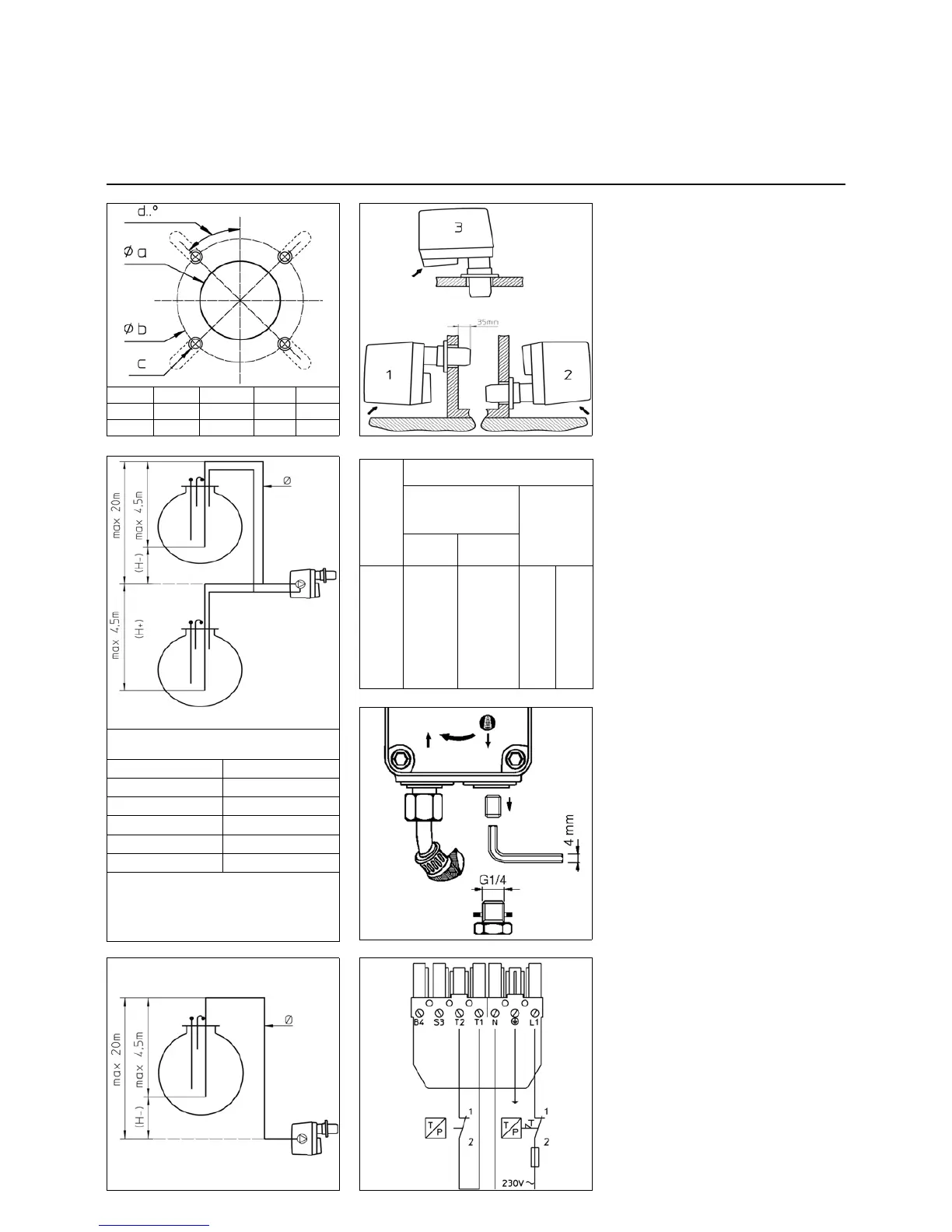

Горелка монтируется на котел с
помощью прилагающегося фланца.
Отверстия в печи просверливаются,
как показано на чертеже напротив. В
качестве шаблона можно
использовать прокладку фланца.
• Монтаж трубки датчика давления
камеры сгорания pF Проверьте
герметичность.
Горелка устанавливается в
положении 1.
При необходимости она может быть
установлена в положении 2 или 3.
• Введите
наконечник горелки во
фланец (глубина введения: см.
инструкцию по эксплуатации котла).
• Затяните хомут, немного приподняв
горелку.
 Для установки в положение 2,
нужно изменить индикацию на
противоположную. Для этого при
работающей горелке:
Удерживайте одновременно
нажатыми кнопки BP1 и BP2, пока
не увидите изменение.
Подключение топливопровода
При соединении шлангов R 3/8 с
трубопроводом примите меры по
обеспечению возможности снятия
горелки.
Двухтрубная система подачи топлива
На чертеже напротив указаны
диаметр (Ø) и
длина (L) трубопровода
в зависимости от высоты всасывания
топлива (H+) или высоты подпора (H-)
(для жидкого топлива плотностью
0,84, при температуре 10°C, в
установке с не более чем одним
клапаном, одним обратным клапаном
и четырьмя коленами).
Однотрубная система подачи топлива
(только для топливного бака в режиме
подпора)
Снимите сливной шланг, извлеките
штуцер и отводную заглушку
.
Поставьте цилиндрическую заглушку
с уплотнительной прокладкой
Электроподключение
Электропроводка и подключение к
электросети горелки должны быть
выполнены в соответствии с
действующими нормами.
Горелка поставляется с 7-контактной
вилкой для подключения к сети
однофазного напряжения 230 В, 50 Гц
с нейтралью и термостата (см.
рисунок напротив).
Примечание: Сигнализатор
подключается между контактами S3 и
N, а счетчик часов работы
- между
контактами B4 и N.
- Номинальная сила тока
предохранителя: 6,3 А
- Сечение проводов: 1,5 мм
2
H
рассчит
анная,
м
L, м
двухтрубная система
с насосом 60 л/ч не
более
однотрубная
система
Американски
й гал/ч
0,60 1,00
Ø 4/6 мм
Ø 6/8 мм Ø 8/10 мм
4
3
2
1
0,5
0
-0,5
-1
-2
-3
17
14
12
10
9
8
7
6
4
-
54
47
40
34
31
27
24
21
14
8
80
70
60
51
46
42
-
-
-
-
48
42
36
30
28
25
-
-
-
-
Поправка на высоту
Насос в режиме всасывания (H +) или в
режиме подпора (H -)
Высота, м H условная, м
0-500 0
501-800 0,5
801-1300 1,0
1301-1800 1,5
1801-2200 2,0
пример: высота 1100 м. H условная = 1 м H действительная 2 м.
H рассчитанная в режиме всасывания 2 + 1 = 3 м
H рассчитанная в режиме подпора 2 - 1 = 1 м
Определите по таблице диаметр трубопровода в зависимости от
его развернутой длины между топливным баком и насосом.
Если H рассчитанная в режиме всасывания превышает 4 м;
необходимо установить подкачивающий насос. (максимальное
давление 2 бар).
a, мм b, мм cd
NC4/6 85-104 150-170 M8 45°
NC9 95-104 150-170 M8 45°
