Cuenod NC4 - Содержание; Технические Характеристики

12/2008 - Art. Nr. 4200 1013 9300A 49
Общие сведения
Описание горелки
Описание горелки
Топливные горелки NC4, NC6 и NC9
являются приборами с воздушным
наддувом, работающими с полной
нагрузкой и регулированием
теплопроизводительности путем
периодического отключения горелки.
Эти горелки могут применяться для
котлов различных типов. Горелки
поставляются с регулируемым по
длине соплом. Для конкретного котла
предписанная горелка может быть
указана в обычном заказе. Горелки
работают на жидком бытовом
топливе плотностью 0,84 при
температуре 10°C с теплотой
сгорания (Hi) 11,86 кВт-ч/кг.
Данные горелки соответствуют
степени защиты 21 международного
стандарта IP.
Комплект поставки
Горелка вместе с кожухом
поставляется в ящике массой около
10 кг; в комплект входят:
- пакет с монтажными
принадлежностями,
- пакет со следующими документами:
- руководство по эксплуатации,
- электрическая схема,
- гарантийный сертификат.

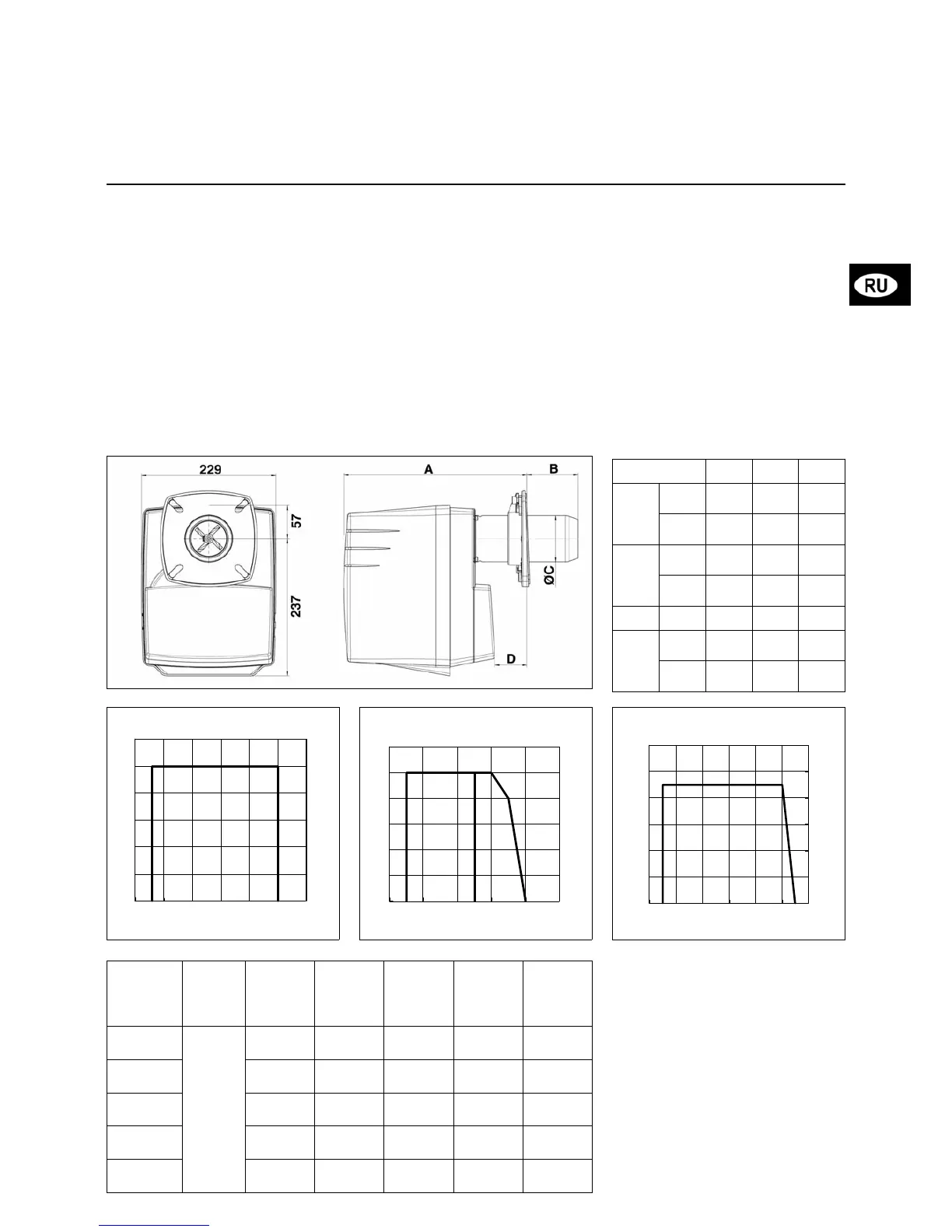

Занимаемый объем и размеры
Для обслуживания с каждой стороны
горелки должно быть свободное
пространство не менее 0,60 метра.
Вентиляция котла
На каждый кВт мощности,
произведенной горелкой, необходимо
обеспечить подачу 1,2 м
3
свежего
воздуха.
Рабочие характеристики
Температура окружающей среды:
- при эксплуатации: 5 ... 40 °C
- при хранении: - 20 ..70°C
Максимальная потребляемая
электрическая мощность: 244 Вт
(230 В - 50 Гц)
NC4 NC6 NC9
A
Не
менее
270 270 297
Не
более
310 310 357
B
Не
менее
70 70 70
Не
более
120 120 138
C
Ø
80 80 90
D
Не
менее
21 21 15
Не
более
71 71 83
Основные комплектующие:
• Блок безопасности: TCH1xx
• Электродвигатель вентилятора и
насоса:
однофазный, 230 В, 50 Гц, 2800 мин
-1
85-110 Вт, конденсатор 4 мкФ/400 В
• Электронное устройство розжига:
EBI 5
• рабочее колесо вентилятора:
NC4/6: Ø133x42;
NC9: Ø133x62
• Управление воздушной заслонки
Ручное
• Топливный насос с электромагнитным
клапаном: AS47D
• Наконечник:
NC4/6: Ø63/80x177
NC9: Ø75/90x192
Горелка
Фоторезистор
Конический
дефлектор
Подача
кг/ч
Мощность
пламя
кВт
Форсунка
Американски
й гал/ч
Подогреваем
ый
топливопров
од
форсунки
NC 4 R101A
MZ 770S
длиной 44
мм
Ø 63/16-4
прорезей
1,5 - 3,4 18 - 40 0,5 - 0,85 FPHB5
NC 4 H101A
Ø 63/16-4
прорезей
1,7 -3,4 20 - 40 0,5 - 0,85 нет
NC 6 R101A
Ø 63/16-6
прорезей
3,4 - 4,6 40 - 55 1 - 1,2 FPHB5
NC 6 H101A
Ø 63/16-6
прорезей
3,4 - 4,6 40 - 55 1 - 1,2 нет
NC 9 H101A
Ø 75/20-6
прорезей
3,8 - 8 45 - 95 1,25 - 1,75 нет
daPa mbar
18
40
0
2
4
6
8
10
12
15 25 35 45
0
0,2
0,4
0,6
0,8
1
1,2
NC4 R101A
daPa mbar
kW
40
20
0
2
4
6
8
10
12
15 25 35 45 55 65
0
0,2
0,4
0,6
0,8
1
1,2
NC4 H101A, NC6 H/R101A
daPa mbar
kW
45
95
0
2
4
6
8
10
12
40 50 60 70 80 90 100
0
0,2
0,4
0,6
0,8
1
1,2
NC9 H101A
