Cuenod NC4 - Page 26

12/2008 - Art. Nr. 4200 1013 9300A26

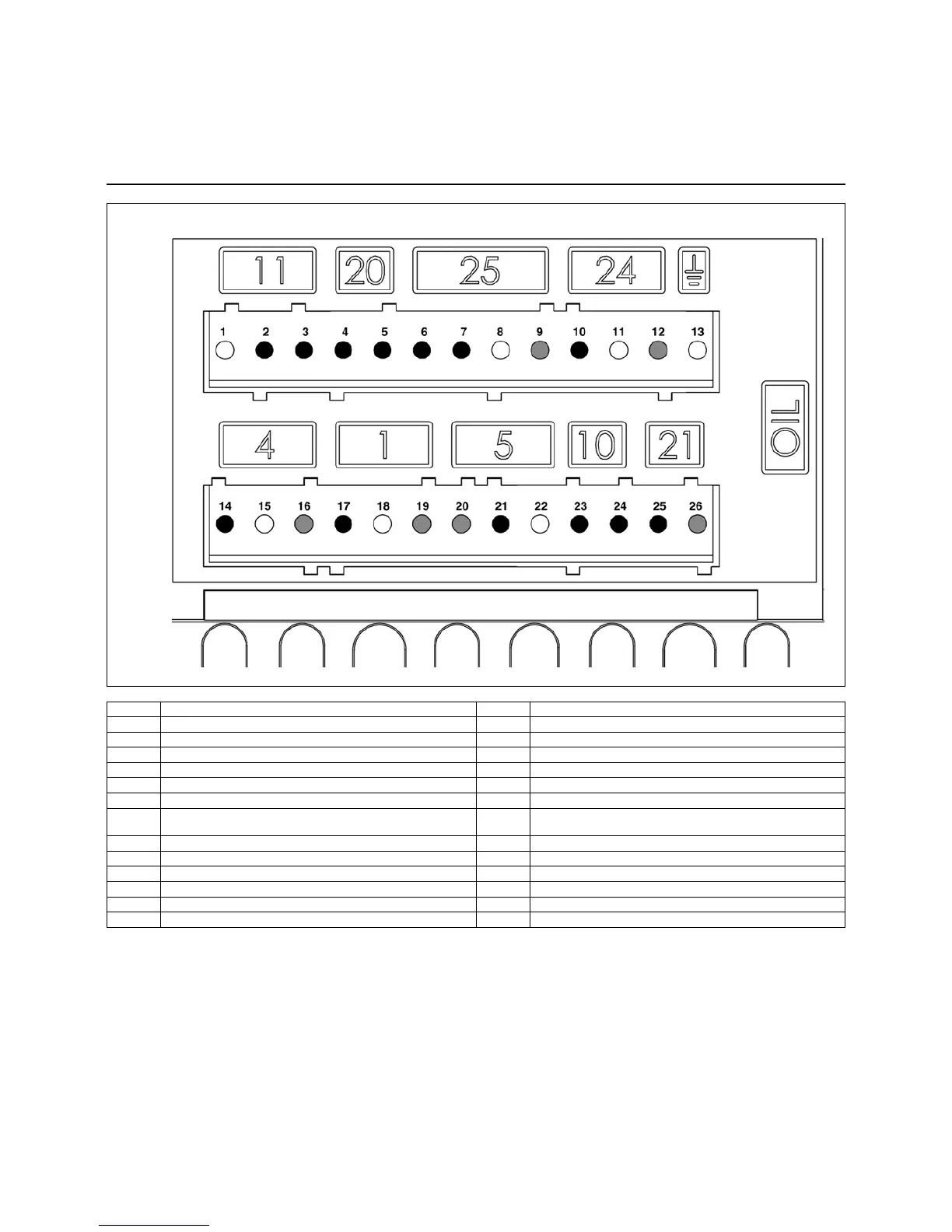

Terminal
N.° de
conector
Desbloqueo a
distancia
Tierra
Precalentador de la
línea del pulverizador
Detección de llama
Suministro eléctrico
230V
Señal de fallo
Encendedor
Motor de ventilación
Válvula de gasóleo
N.° de
conector
Terminal
Puesta en marcha
Cajetín de seguridad
Terminal Designación Terminal Designación
1 Masa 14 Fase del motor de ventilación
2 Señal de detección de llama 15 Tierra
3 Fase 16 Neutro
4 Señal de desbloqueo a distancia 17 L1 de la válvula, lado red eléctrica
5Fase 18Tierra
6 Fase 19 Neutro
7 Precalentador de la línea-pulverizador/contacto de libera-
ción
20 Neutro
8 Tierra 21 Fase del encendedor electrónico
9Neutro 22Tierra
10 Fase 23 Reservado (no disponible)
11 Tierra 24 Reservado (no disponible)
12 Neutro 25 Fase del indicador de fallo
13 Tierra 26 Neutro
