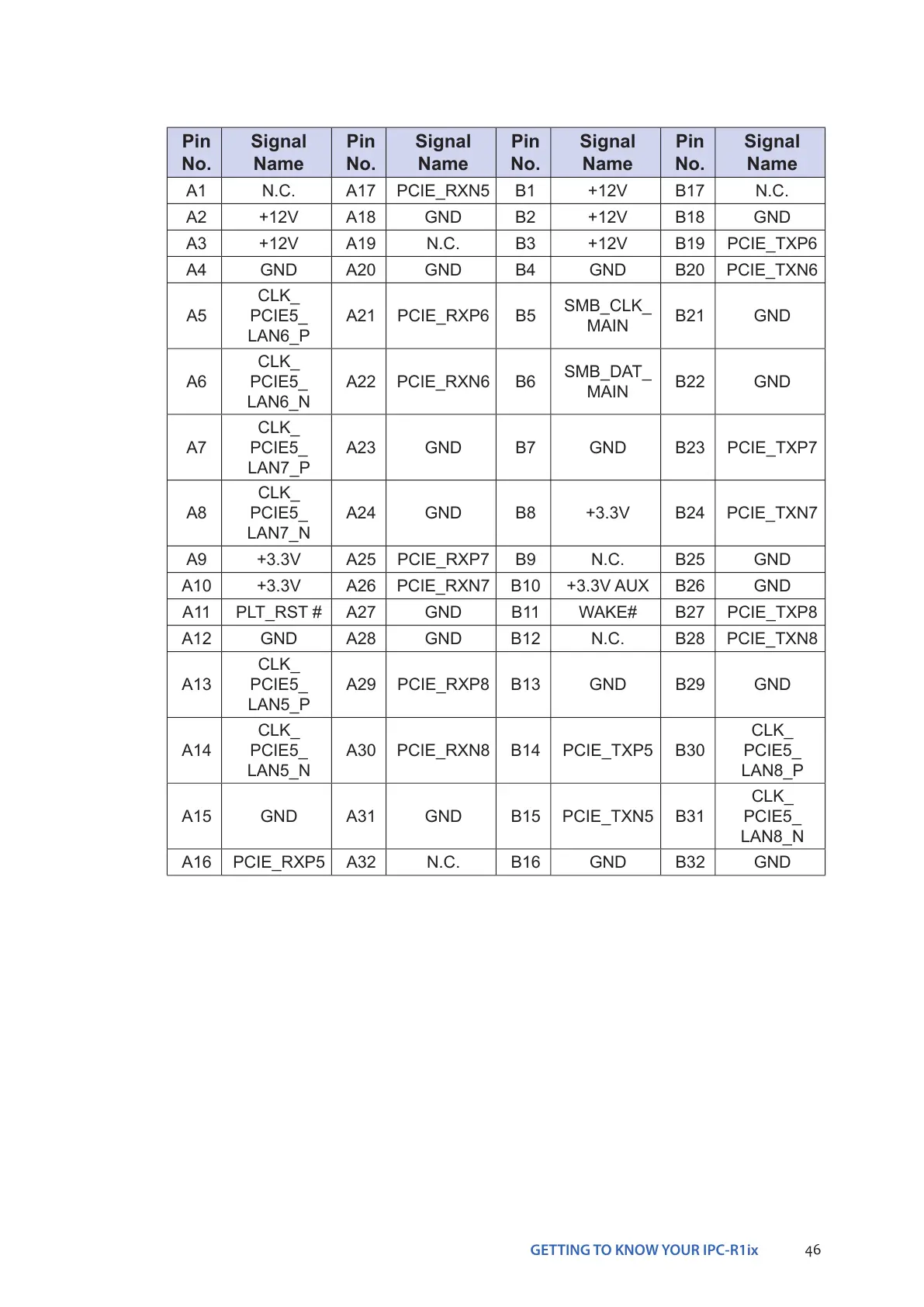

GETTING TO KNOW YOUR IPC-R1ix
Pin
No.
Signal
Name
Pin
No.
Signal
Name
Pin
No.
Signal
Name
Pin
No.
Signal
Name
A1 N.C. A17 PCIE_RXN5 B1 +12V B17 N.C.
A2 +12V A18 GND B2 +12V B18 GND
A3 +12V A19 N.C. B3 +12V B19 PCIE_TXP6
A4 GND A20 GND B4 GND B20 PCIE_TXN6
A5
CLK_
PCIE5_
LAN6_P
A21 PCIE_RXP6 B5
SMB_CLK_
MAIN
B21 GND
A6
CLK_
PCIE5_
LAN6_N
A22 PCIE_RXN6 B6
SMB_DAT_
MAIN
B22 GND
A7
CLK_
PCIE5_
LAN7_P
A23 GND B7 GND B23 PCIE_TXP7
A8
CLK_
PCIE5_
LAN7_N
A24 GND B8 +3.3V B24 PCIE_TXN7
A9 +3.3V A25 PCIE_RXP7 B9 N.C. B25 GND
A10 +3.3V A26 PCIE_RXN7 B10 +3.3V AUX B26 GND
A11 PLT_RST # A27 GND B11 WAKE# B27 PCIE_TXP8
A12 GND A28 GND B12 N.C. B28 PCIE_TXN8
A13
CLK_
PCIE5_
LAN5_P
A29 PCIE_RXP8 B13 GND B29 GND
A14
CLK_
PCIE5_
LAN5_N
A30 PCIE_RXN8 B14 PCIE_TXP5 B30
CLK_
PCIE5_
LAN8_P
A15 GND A31 GND B15 PCIE_TXN5 B31
CLK_
PCIE5_
LAN8_N
A16 PCIE_RXP5 A32 N.C. B16 GND B32 GND
