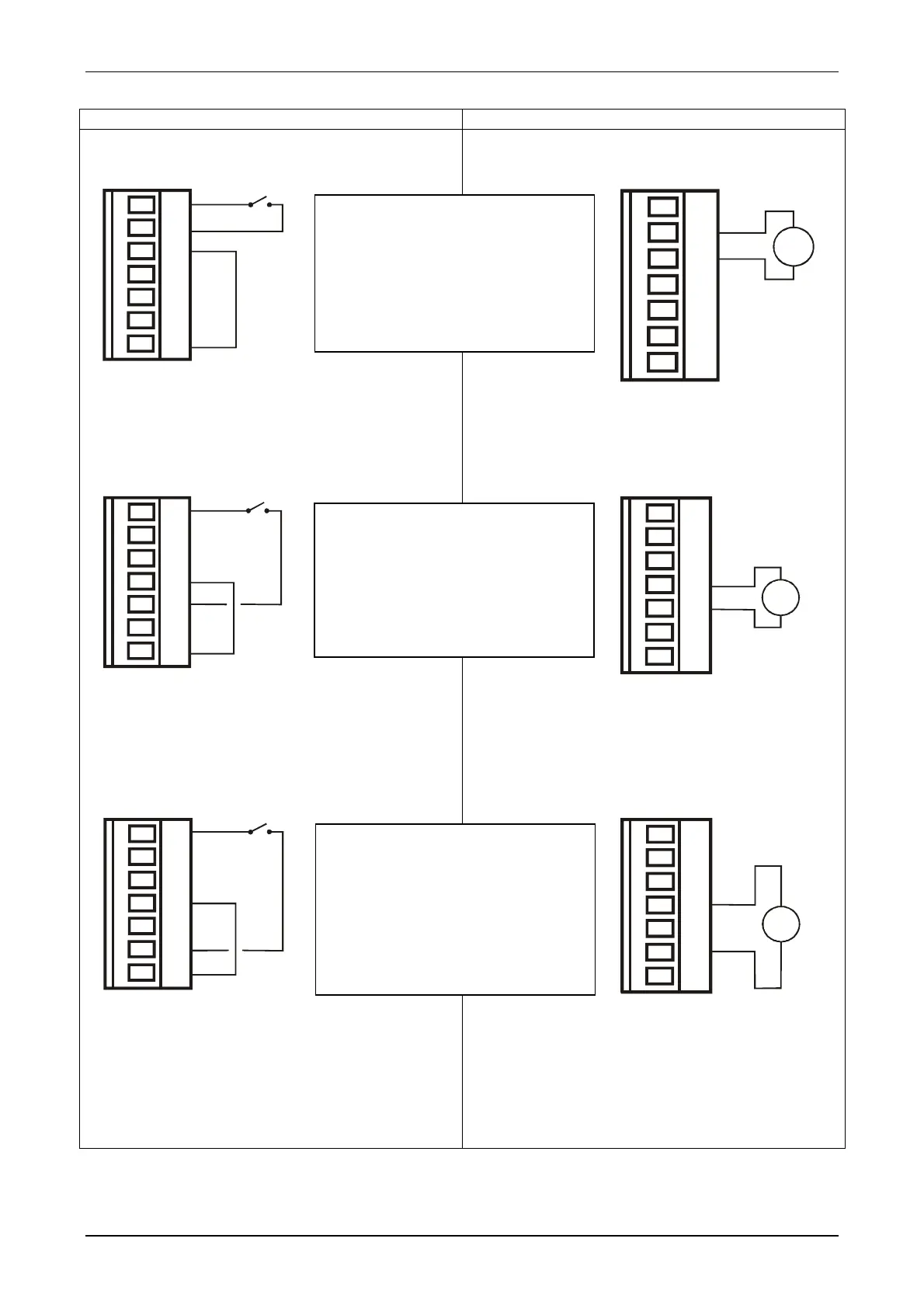

Fig. 3 - Exemple d’utilisation possible des entrées utilisateur -
Pilotage avec contact sans potentiel Pilotage avec tension extérieure
Pour fonctionnalité et programmation :
voit tableau page 30 « Tableau récapitulatif configuration entrées logiques IN1, IN2, IN3 »
J22
Contact sans potentiel
1
2
3
4
5
6
7
Ex. Utilisation IN 1
Quand on active IN 1 l’électropompe
se bloque et on a la signalisation
« F1 »
ex. IN 1 pourrait être connecté à un
flotteur
Contact sans potentiel
1
2
3
4
5
6
7
Contact sans potentiel
1
2
3
4
5
6
7
Ex. Utilisation IN 3
Quand on active IN 3 l’électropompe
se bloque et on a la signalisation
« F3 »
ex. IN 3 pourrait être connectée à un
pressostat de sécurité à réarmement
manuel
Cavalier
1
2
3
4
5
6
7
A
C/DC
J22
Alimentation
courant continu
(Max. 48 V) ou
courant alternatif
(Max. 50 Vrms)
1
2
3
4
5
6
7
A
C/DC
J22
1
2
3
4
5
6
7
A
C/DC
Alimentation
courant continu
(Max. 48 V) ou
courant alternatif
(Max. 50 Vrms)
Ex. Utilisation IN 2
Quand on active IN 2 la pression de
réglage devient « P1 »
(commutation point de consigne
actif : SP ou P1)
Cavalier
Cavalier
Alimentation
courant continu
(Max. 48 V) ou
courant alternatif
(Max. 50 Vrms)
