Руководство по установке и эксплуатации
5
FWEC2
Advanced electronic controller
FC66002764
логики

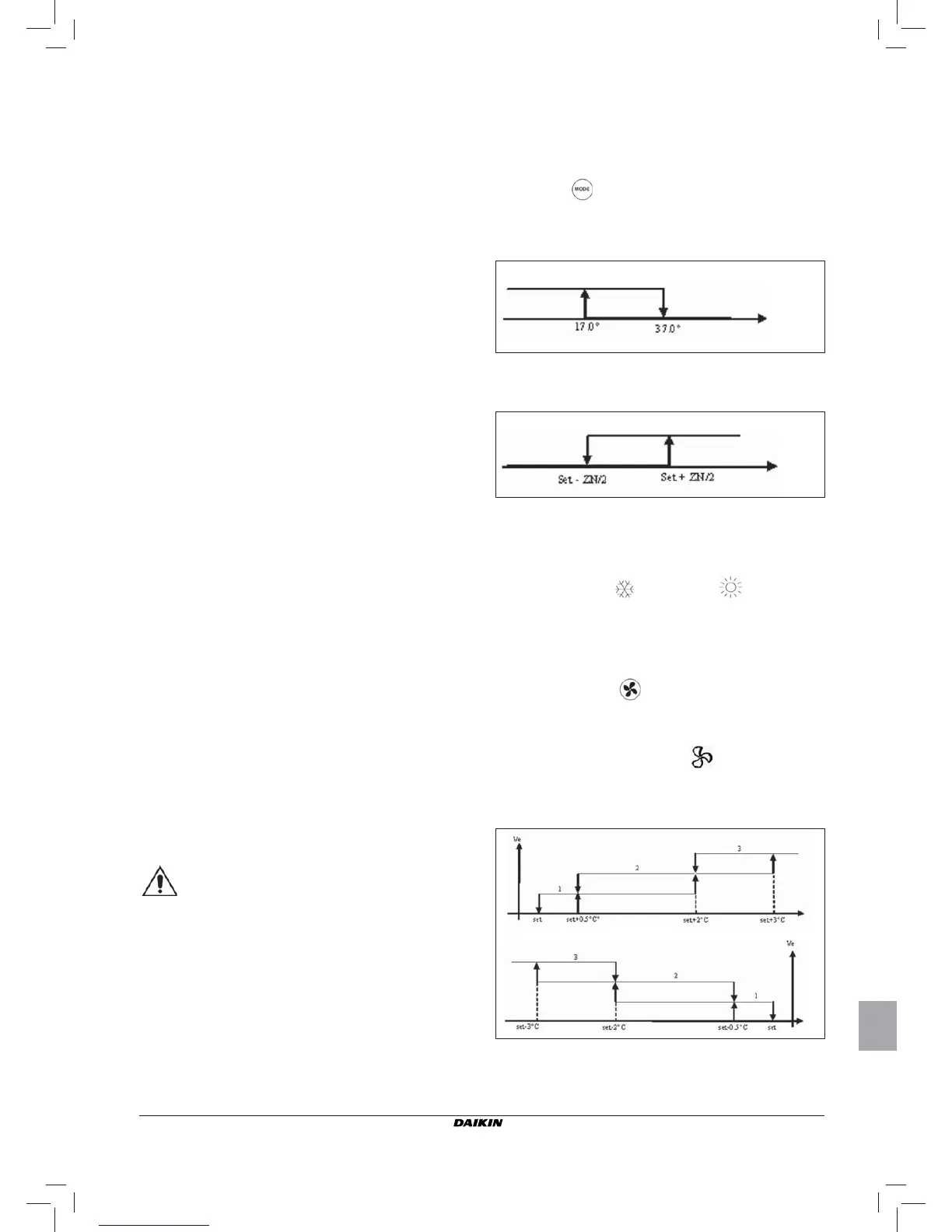

ПЕРЕКЛЮЧЕНИЕ РЕЖИМА ОХЛАЖДЕНИЯ/ОТОПЛЕНИЯ
Имеются 4 различные логики выбора режима функционирования
термостата, определённые на основании конфигурации,
установленной на панели управления:
1.
местное: выбор производится пользователем при нажатии
на кнопку
2.
дистанционная: в зависимости от состояния Цифрового входа
DI1 (логика контакта: смотрите параметры конфигурации
платы).
3.
в зависимости от температуры воды
примечание: при наличии аварийного сигнала датчика воды,
контроль переключается на Локальный режим
4.
в зависимости от температуры воздуха:
Где:
■ Set - это температура, установленная при помощи стрелок
■ ZN - это нейтральная зона (параметр P03)
Режим работы термостата указывается на дисплейе при помощи
условных обозначений (охлаждение) и (отопление).
ВЕНТИЛЯЦИЯ
Панель может управлять работой приборов при наличии 3 - х или
4 - х скоростей вентиляции
ВЫБОР СКОРОСТИ ФУНКЦИОНИРОВАНИЯ
Пользуясь кнопкой Fan можно выбрать одну из следующих
скоростей работы:
■
Автоматическая скорость: в зависимости от установленной
температуры, а также температуры воздуха в помещении.
онфигурации с 3 - мя скоростями :
где:
1 = минимальная скорость
2 = средняя скорость
3 = максимальная скорость
ПРЕДУСМАТРИВАЕМЫЕ КОНФИГУРАЦИИ
(ПАРАМЕТРЫ P00)
035
■
оличество труб в системе: 4
■ лапан: 2/3 - х ходовой
■ Электрический нагреватель: нет
■ Скорость вентиляции: 4
■ Логика переключения режима лето/зима: дистанционная,
вручную
036
■
оличество труб в системе: 4
■ лапан: 2/3 - х ходовой
■ Электрический нагреватель: нет
■ Скорость вентиляции: 4
■ Логика переключения режима лето/зима: автоматическая
со стороны воздуха
037
■
оличество труб в системе: 4
■ лапан: нет
■ Электрический нагреватель: да
■ Скорость вентиляции: 3
■ Логика переключения режима лето/зима: локальная,
вручную
038
■
оличество труб в системе: 4
■ лапан: нет
■ Электрический нагреватель: да
■ Скорость вентиляции: 4
■ Логика переключения режима лето/зима: локальная,
вручную
ПОСЛЕДОВАТЕЛЬНАЯ ОММУНИ АЦИЯ
Присоединение к коммуникационной сети RS485.
оммуникационная сеть, типа Bus, состоит из простого
экранированного кабеля с 2-мя проводниками, присоединённого
непосредственно к последовательному порту RS485 панелей
(контакты A, B и GND).
"для реализации сети использовать кабель AWG 24 (диам. 0,511
мм)"
оммуникационная сеть должна иметь следующую общую
структуру (рисунок 4).
В случае работы с "Master-Slave" решением системы необходимо
установить конечное сопротивление на обоих панелях на крайних
точках сети.
примечание: (1) соблюдать полярность соединения: правильная
полярность указана при помощи условных
обозначений A(-) и B(+)
(2) избегать массовых колец (экранирование "на
землю" только с одного конца)
____________________________________________________________
ВНИМАНИЕ
:
■ Использовать экранированный кабель AWG24
■ Предлагаемые цвета для коммуникационной сети:
A (-) оричневый цвет; B (+) Желтый цвет
____________________________________________________________
Лето
Зима
Темп. воздуха
Лето
Зима
Темп. воды
ОХЛАЖДЕНИЕ
ОТОПЛЕНИЕ
