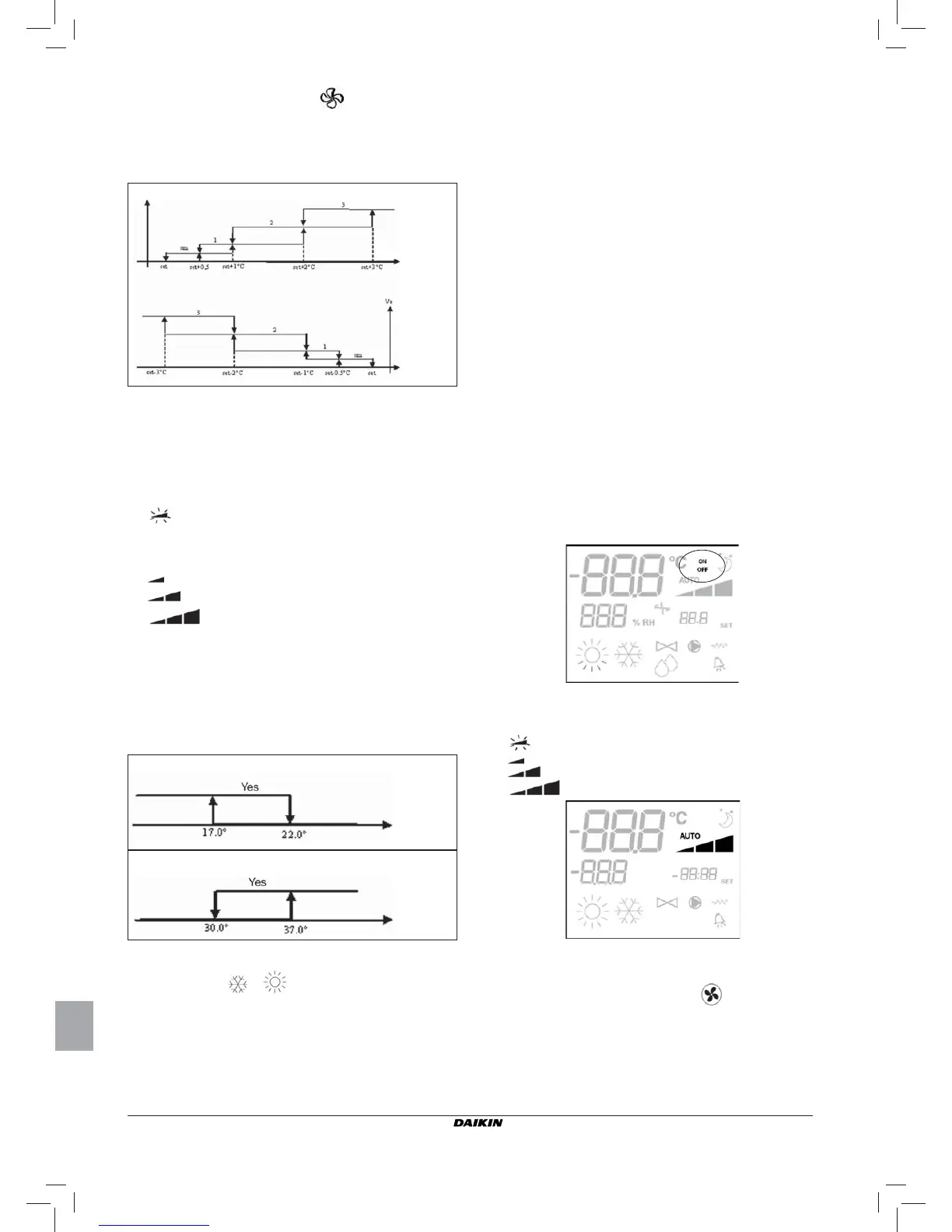

ЛОГИКИ
ФОРСИРОВКА
Обычная логика вентиляции игнорируется в особых ситуациях
форсировки, которые могут быть необходимыми для правильного
контроля температуры или работы терминала. Могут быть:
При работе в режиме Охлаждения:
■ с локальным управлением, встроенным в прибор (P01 = 0) и
конфигурацией с клапаном: поддерживается минимальная
имеющаяся скорость даже после достижения заданной
температуры.
■ с локальным управлением, встроенным в прибор и
конфигурацией без клапана: после каждых 10-ти минут
остановки вентилятора производится промывка со средней
скоростью продолжительностью 2 минуты, чтобы дать
возможность датчику температуры воздуха считывать более
правильную температуру в помещении.
При работе в режиме Отопления:
■ С включенным электрическим нагревателем: производится
форсировка вентиляции со средней скоростью.
■ После выключения электрического нагревателя:
поддерживается дополнительная вентиляция со средней
скоростью и продолжительностью 2 минуты. (примечание:
данная вентиляция будет выполнена до конца, даже
если термостат выключается или переходит в режим
охлаждения).
ДИСПЛЕЙ
На дисплей выводится состояние вентилятора
■ On мигает: вентилятор в режиме ожидания - standby
■ On включено фиксированное: вентилятор включен
■ OFF: вентилятор выключен для работы в режиме естественной
конвекции
и скорость работы (с указанием "автоматической" логики)
которая может быть включена или выбрана (при условии, что
вентилятор находится в режиме ожидания - stand-by)
■
сверхминимальная скорость
■
минимальная скорость
■
средняя скорость
■
максимальная скорость
примечание: в случае, если прабочая скорость отличается от
заданной потребителем (в случае форсировки..),
то при первом нажатии на кнопку выводится
установленное значение ; при повторном
нажатии на кнопку установленное значение
меняется.
онфигурации с 4 - мя скоростями :
где:
sm = сверхминимальная скорость
1 = минимальная скорость
2 = средняя скорость
3 = максимальная скорость
примечание: в конфигурации с 4 - мя скоростями и клапаном,
вентиляция при отоплении задерживается на 0.5°C,
чтобы на начальном этапе работать в режиме
естественной конвекции.
■ Скорость выключена. Данный режим можно выбрать
только при работе на отопление и с конфигурацией с 4 - мя
скоростями. Терминал работает только с естественной
конвекцией.
■
сверхминимальная скорость Может быть быврана
только с конфигурацией с 4 - мя скоростями, в
качестве фиксированной скорости применяется
сверхминимальная скорость
■
минимальная скорость
■
средняя скорость
■
максимальная скорость
примечание: В случае работы с фиксированной скоростью
логика включения вентилятора та же, что и в
автоматическом режиме работы.
ОТПИРАЮЩИЙ СИГНАЛ ВОДЫ
Функционирование вентиляции зависит от контроля температуры
воды в системе. В зависимости от режима работы имеются
пределы для охлаждения и отопления.
Отсутствие отпирающего сигнала при вызове со стороны
термостата выводится на дисплей. Мигает условный знак
активного режима (
o )
Этот сигнал игнорируется в случае, если:
■ Не предусматривается датчие воды (P04 = 0) или же если
датчик находится в аварийном состоянии из-за отсутствия
присоединения.
■ При работе в режиме охлаждения с 4 - х трубной системой.
Темп. воздуха
ОТОПЛЕНИЕ
Темп. воздуха
ОХЛАЖДЕНИЕ
ОТОПЛЕНИЕ
ОХЛАЖДЕНИЕ
NO
NO
Темп. воды
Темп. воды
