ОПИСАНИЕ РЕГИСТРОВ ТОЛЬ О ДЛЯ ПРОЧТЕНИЯ [R]
■ Регистр "СОСТОЯНИЯ"
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
- - P04 Deum P06 P07 DI2 DI1
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
Vh Vc
Allarme
MinT Eco P01 S/W On/Off
- On/Off: состояние терминала (0: Off, 1=On)
- S/W: режим работы (0: S=охлаждение,1:W=отопление)
- P01: параметр "встроенная/настенная установка"
- Eco: логика Economy включена
- Min.T: выбрана логика Минимальной Температуры
- Аварийные сигналы: общее указание наличия аварийного
сигнала (включается при выявлении любого из контролируемых
аварийных сигналов)
- Vc: состояние цифрового выхода Vc
- Vh: состояние цифрового выхода Vh
- DI1: логическое значение цифрового входа 1 (физическое
состояние входа зависит от связанной логики)
- DI2: логическое значение цифрового входа 2 (физическое
состояние входа зависит от связанной логики)
- P07: параметр " Логика DIN 2"
- P06: параметр " Логика DIN 1"
- Deum: включена функция удаления влаги (0:нет, 1:да)
- P04: параметр "предусмотренный датчик воды"
■ Регистр " Скорость ": скорость с которой работает вентилятор
внутреннего блока
- 0: вентилятор не работает
- 1: сверхминимальная скорость
- 2 = минимальная скорость
- 3 = средняя скорость
- 4: максимальная скорость
■ РЕГИСТР "ТЕМПЕРАТУРА ВОЗДУХА": температура в
помещении, которая считывается панелью управления и
выводится на дисплей (ПРИМЕЧАНИЕ: данная температура
соответствует значению, считываемому дистанционным
датчиком, если панель управления располагается на борту
терминала; в случае, если панель управления располагается
на стене и дистанционный датчик отсоединён, то считывается
значение внутреннего датчика)
■ РЕГИСТР "ВЛАЖНОСТЬ": влажность в помещении, которая
считывается панелью управления с соответствующего
датчика, в паре с используемым датчиком для
температуры.
■ РЕГИСТР "ТЕМПЕРАТУРА ВОДЫ": температура воды,
считываемая соответствующим датчиком (SW)
■ Регистр "P00" : параметр " онфигурация панели"
■ Регистр "T. действующего SETPOINT": setpoint используемый
для регулировки
■ Регистр "T. SETPOINT пользователя": setpoint заданный
пользователем (может отличаться от действующего setpoint
вследствии корректировки осуществляемой логикой
функции economy,… или из-за применения setpoint системы
контроля)
■ Регистр "Версия LCD ": опроделяется тип панели управления
и версия установленного на нём программного обеспечения
(0xHHSS: HH: код ASCII, SS:версия sw)

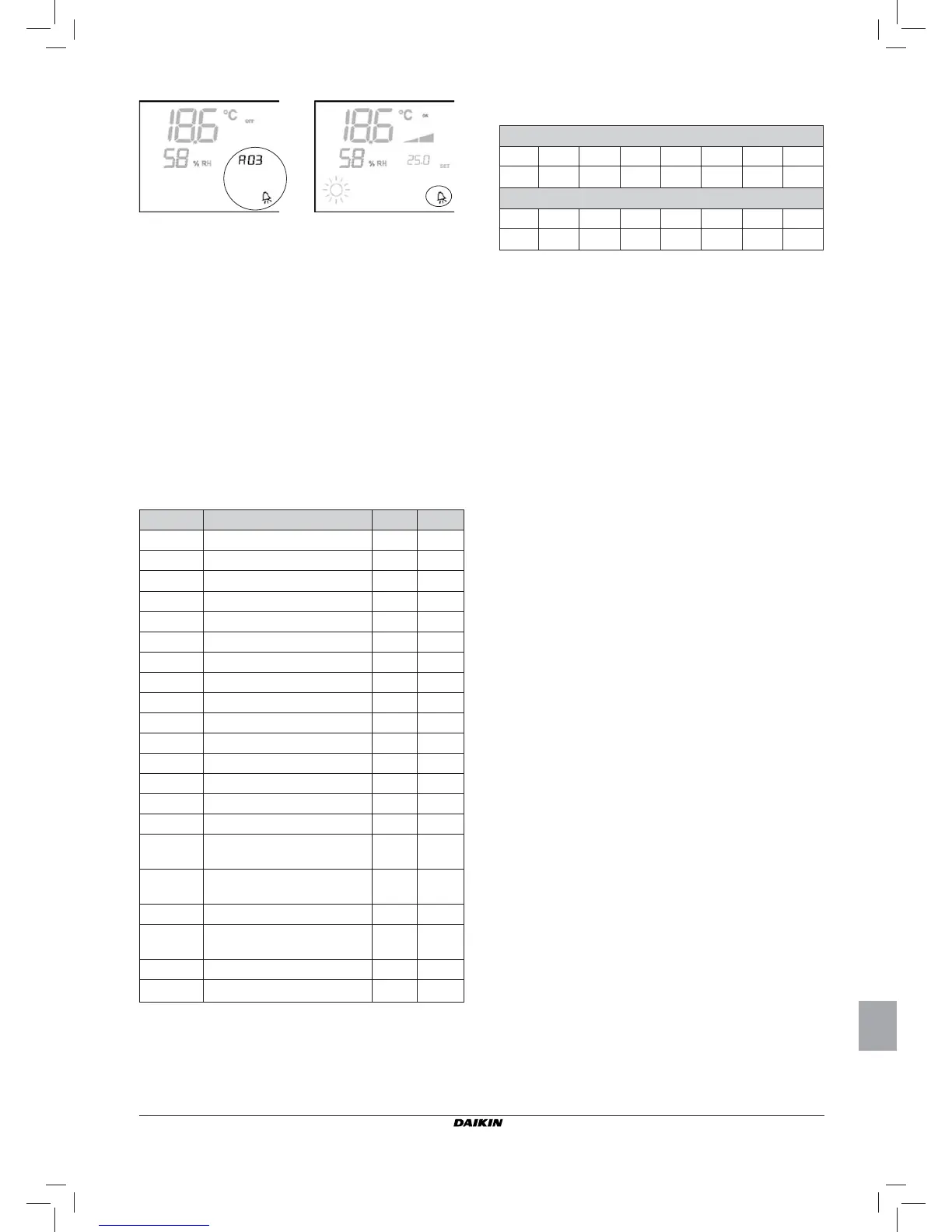

ПРОСТЫЕ АВАРИЙНЫЕ СИГНАЛЫ
■
од
A03
= ошибка датчика температуры воды
■ од
A04
= ошибка внешнего датчика влажности (только если
установлен выносной датчик температуры)
■ од
A05
= ошибка внутреннего датчика влажности
примечание: код аварийного сигнала выводится только при
выключенном термостате.
MODBUS
Реализованный в панели управления протоколом является
Modbus RTU (9600, N, 8, 2) на RS485
РЕАЛИЗОВАННЫЕ ФУНКЦИИ
■ 0x03 : Read Holding Registers
■ 0x04 : Read Input Registers
■ 0x10 : Write Multiple registers
РЕАЛИЗОВАННЫЕ ИСКЛЮЧЕНИЯ
Exception Code 02: Invalidate data address
СПИСОК КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ
адрес регистр тип U.D.M.
0 Состояние R -
1 Скорость R -
2 Температура воздуха R [°C/10]
3 Влажность R %
4 Температура воды R [°C/10]
5 P00: Конфигурация R -
6 P05: Конфиг. DIN R -
7 T. действующего Setpoint R [°C/10]
8 T. Setpoint пользователя R [°C/10]
9 Версия ЖК R -
50 ЦИФРОВЫЕ 1 R/W -
51 - R/W -
52 Setpoint – Охлаждение R/W [°C/10]
53 Setpoint – Отопление R/W [°C/10]
54 Минимальный Setpoint –
Охлажд.
R/W [°C/10]
55 Максимальный Setpoint –
Охлажд.
R/W [°C/10]
56 Минимальный Setpoint – Отопл. R/W [°C/10]
57 Максимальный Setpoint –
Отопл.
R/W [°C/10]
58 Скорость R/W -
59 Коррекция Economy R/W [°C/10]
Термостат OFF
Термостат
ON
