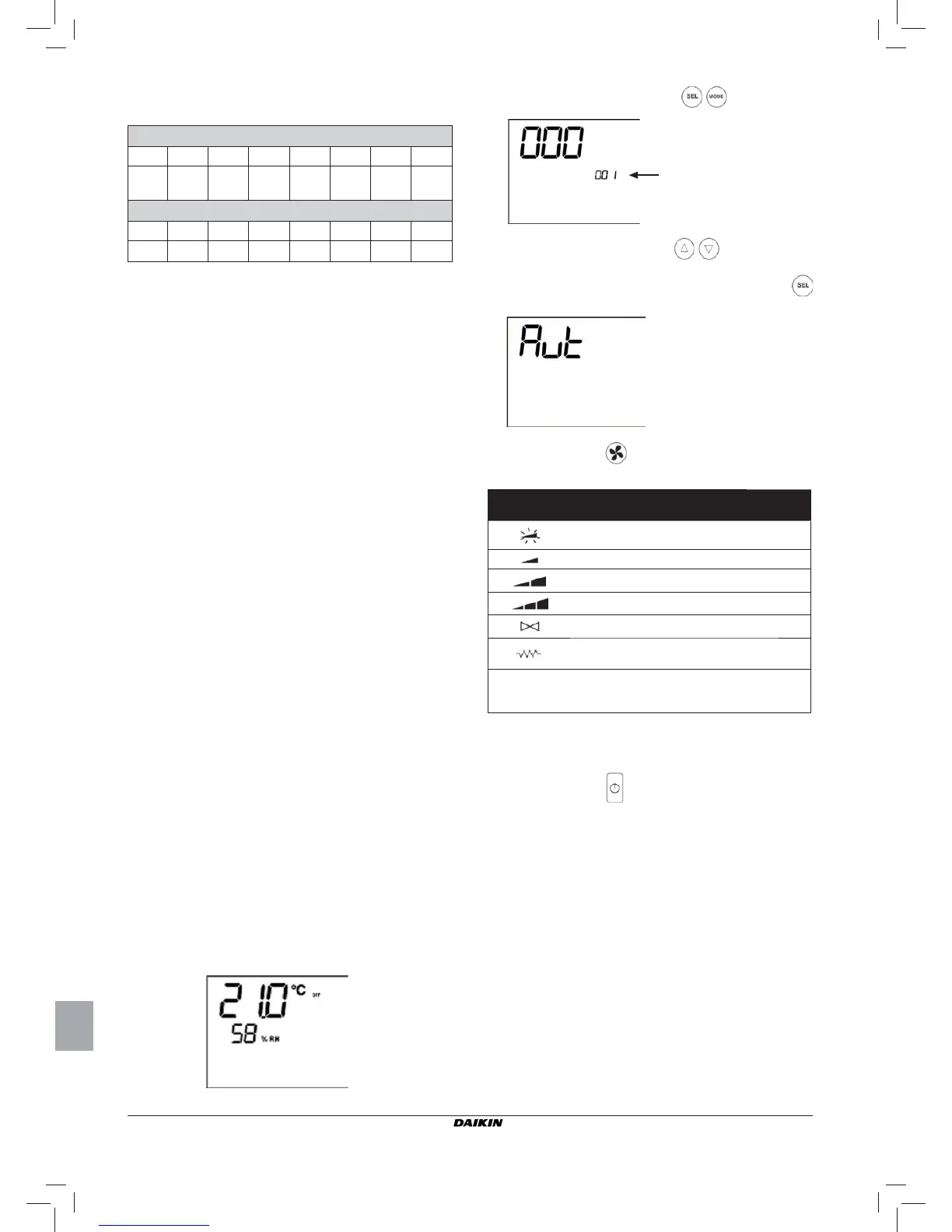

Руководство по установке и эксплуатации
10
FWEC2
Advanced electronic controller
FC66002764
■ одновременно нажать на кнопки
■ Использовать кнопки для того , чтобы изменить
выведенное на дисплейе значение и ввести пароль для
автоматической диагностики (030), а затем нажать
.появится следующее визуальное изображение:
■ нажать на кнопку, чтобы последовательно включить
различные выходы термостата.
условное
обозначение
Включение
онтактные
зажимы
сверхминимальная скорость N-V0
минимальная скорость N-V1
средняя скорость N-V2
максимальная скорость N-V3
лапан N-Vc
Электрический нагреватель
Второй клапан
N-Vh
Отсутствие
условных
знаков
отсутствие включенного выхода
Можно проверить, по одному, все выходы электронной панели
управления наблюдая за соответствующим компонентом
(клапаном, вентилятором...) или проверив наличие напряжения
230 V на соответствующих зажимах.
■ Нажать на кнопку
, чтобы выйти из автоматической
диагностики (в любом случае, по истечении нескольких
минут, термостат автоматически выходит из автоматической
диагностики).
ОПИСАНИЕ РЕГИСТРОВ ПРОЧТЕНИЯ/ЗАПИСИ [R/W]
■ Регистр "ЦИФРОВЫЕ 1":
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
En.Vel
En.Min/
Max
En.Set En.MinT En.ECO En.RE En.S/W
En.On/
Off
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
- - Lock MinT Eco RE S/W On/Off
-
On/Off: On/Off от системы контроля
- S/W: Режим работы от системы контроля (0: Охлаждение, 1:
Отопление)
- RE: выбор электрического обогревателя от системы
контроля
- Eco: включение функции Economy от системы контроля
- MinT.: включение контроля Минимальной Температуры от
системы контроля
- Lock: блокировка клавиатуры (0: не блокирована, 1:
блокирована)
- En.On/Off : включение контроля On/Off от системы
контроля
- En.S/W: включение контроля режима работы от системы
контроля
- En.RE: включение выбора электрического обогревателя от
системы контроля
- En.ECO: включение запуска функции economy от системы
контроля
- En.MinT: включение выбора логики Минимальной Температуры
от системы контроля
- En.Set: включение форсировки setpoint от системы
контроля
- En.Min/Max: включение погора setpoint от системы
контроля
- En.Vel: включение выбора скорости вентилятора от системы
контроля
■ Регистр "SETPOINT - Охлаждение ": setpoint от системы
контроля для режима работы на Охлаждение
■ Регистр "SETPOINT - Охлаждение": setpoint от системы
контроля для режима работы на Отопление
■ Регистр "Минимальный SETPOINT - Охлажд." нижний предел
для setpoint при охлаждении
■ Регистр " Максимальный SETPOINT - Охлажд." верхний
предел для setpoint при охлаждении
■ Регистр " Минимальный SETPOINT - Отопл." нижний предел
для setpoint при отоплении
■ Регистр " Максимальный SETPOINT - Отопл." верхний предел
для setpoint при отоплении
■ Регистр " Скорость ": выбор скорости работы вентиляторов
от системы контроля
■ Регистр " оррекция ECONOMY": коррекция setpoint
при работе функции economy от системы контроля
(данная коррекция удаляется или добавляется к setpoint в
зависимости от режима работы)
ПОРЯДОК ДЕЙСТВИЙ АВТОМАТИЧЕСКОЙ
ДИАГНОСТИКИ
Этот процесс даёт возможность проверить правильность работы
отдельных выходов панели управления. Для выполнения
следовать приведенным ниже указаниям.
■ Установить термостат в положение Off
уровень 001:
введение пароля
