Manuel d'installation et d'utilisation
5
FWEC2
Advanced electronic controller
FC66002764
LOGIQUES
SÉLECTION RAFRAÎCHISSEMENT/CHAUFFAGE

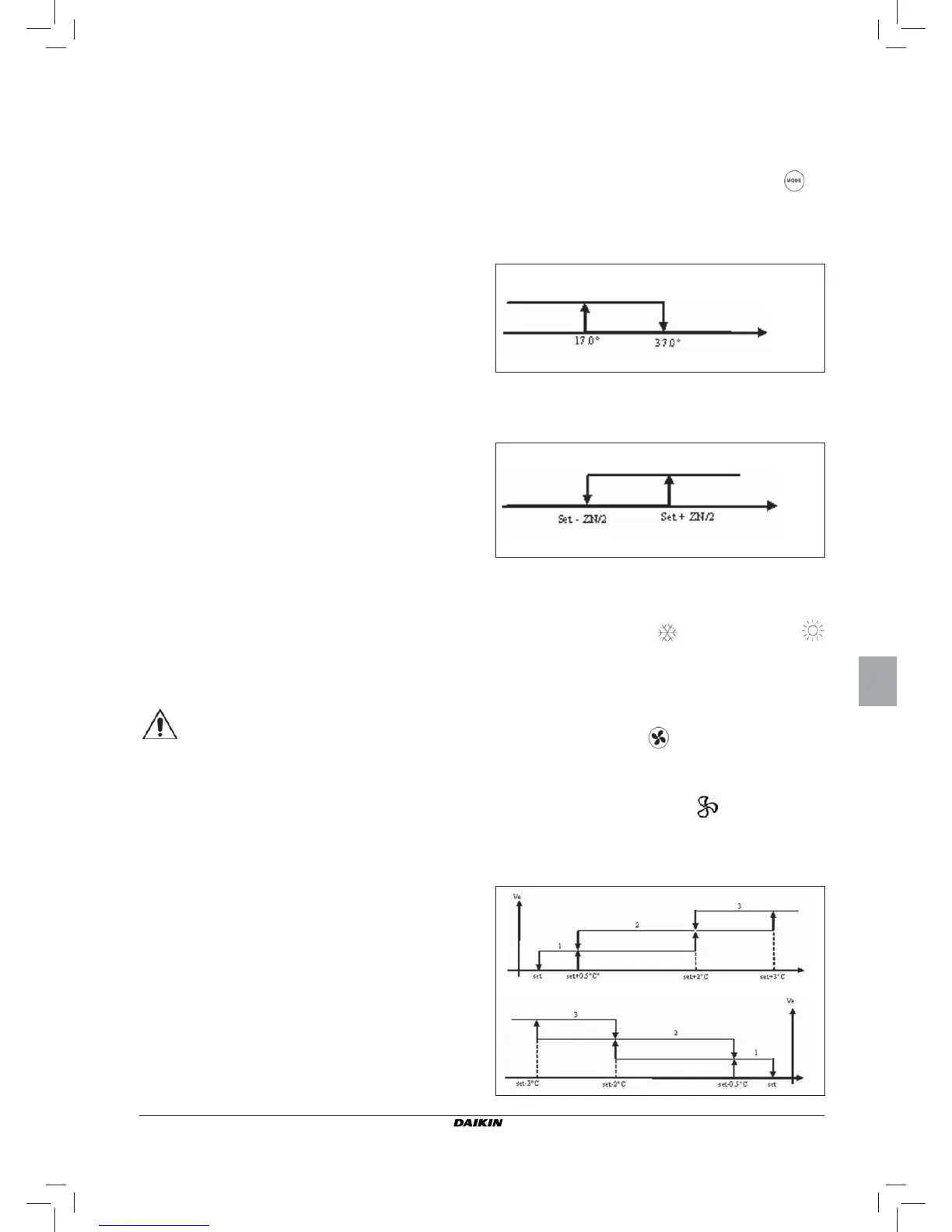

Sont présentes 4 logiques différentes de sélection du mode de
fonctionnement du thermostat, lesquelles sont défi nies sur la
base de la confi guration programmée sur la commande:
1. Locale: choix de l’utilisateur en utilisat la touche
2. À distance: en fonction de l’état de l’entrée digitale DI1
(logique contact: voir les paramètres de confi guration de
la carte).
3. en fonction de la température de l’eau
NB: dans le cas d’une alarme relativea aux sondes le
contrôle de la modalité revient momentanément à la
modalité locale
4. en fonction de la température de l’air
où
■ Set est la température programmée au moyen des fl èches
■ ZN est la zone neutre (paramètre P03)
Le mode de fonctionnement du thermostat est identifi ée sur
le moniteur par les symboles
(Rafraîchissement) et
(chauffage)
VENTILATION
Le contrôleur est capable de gérer les unités à 3 ou 4 vitesses
SÉLECTION DE LA VITESSE DE FONCTIONNEMENT
À l’aide de la touche Fan
on peut choisir les vitesses
suivantes:
■ Vit. automatique: en fonction de la température program-
mée et de celle de l’air ambiant
Pour confi gurations à 3 vitesses :
où:
1 = vitesse minimum
2 = vitesse moyenne
3 = vitesse maximum
CONFIGURATIONS PRÉVUES (PARAMÈTRE P00)
036
■ Tuyaux installation: 4
■ Vanne: 2-3 VOIES
■ Résistance: NON
■ Vitesse ventilation: 4
■ Logique sélection été / hiver: AUTOMATIQUE CÔTÉ AIR
037
■ Tuyaux installation: 4
■ Vanne: NON
■ Résistance: OUI
■ Vitesse ventilation: 3
■ Logique sélection été / hiver: LOCALE MANUELLE
038
■ Tuyaux installation: 4
■ Vanne: NON
■ Résistance: OUI
■ Vitesse ventilation: 4
■ Logique sélection été / hiver: LOCALE MANUELLE
COMMUNICATION SÉRIELLE
Branchement au réseau de communication RS485
Le réseau de communication, de type Bus, est formé par un
câble blindé à 2 conducteurs, branché directement aux ports
série RS485 des commandes (bornes A, B et GND).
“Pour la réalisation du système utiliser un câble AWG 24 (diam.
0,511 mm).
Le réseau de communication doit avoir la structure générale
suivante (fi gure 4).
Concernant la version “MASTER-SLAVE” une résistance de
terminaison devra être installée sur les deux commandes aux
extrémités du réseau.
NB: (1) Respecter la polarité de la connexion: indiquée par
A(-) et B(+)
(2) Éviter des anneaux de mise à la terre (blindage à
la terre sur une extrémité seulement)
____________________________________________________________
A
TTENTION
:
■ Utiliser un câble blindé AWG24
■ Couleurs recommandées pour le réseau de
communication: A (-) Marron; B (+) Jaune
____________________________________________________________
Été
Hiver
Temp. air
Été
Hiver
Temp. eau
RAFRAÎCHISSEMENT
CHAUFFAGE
