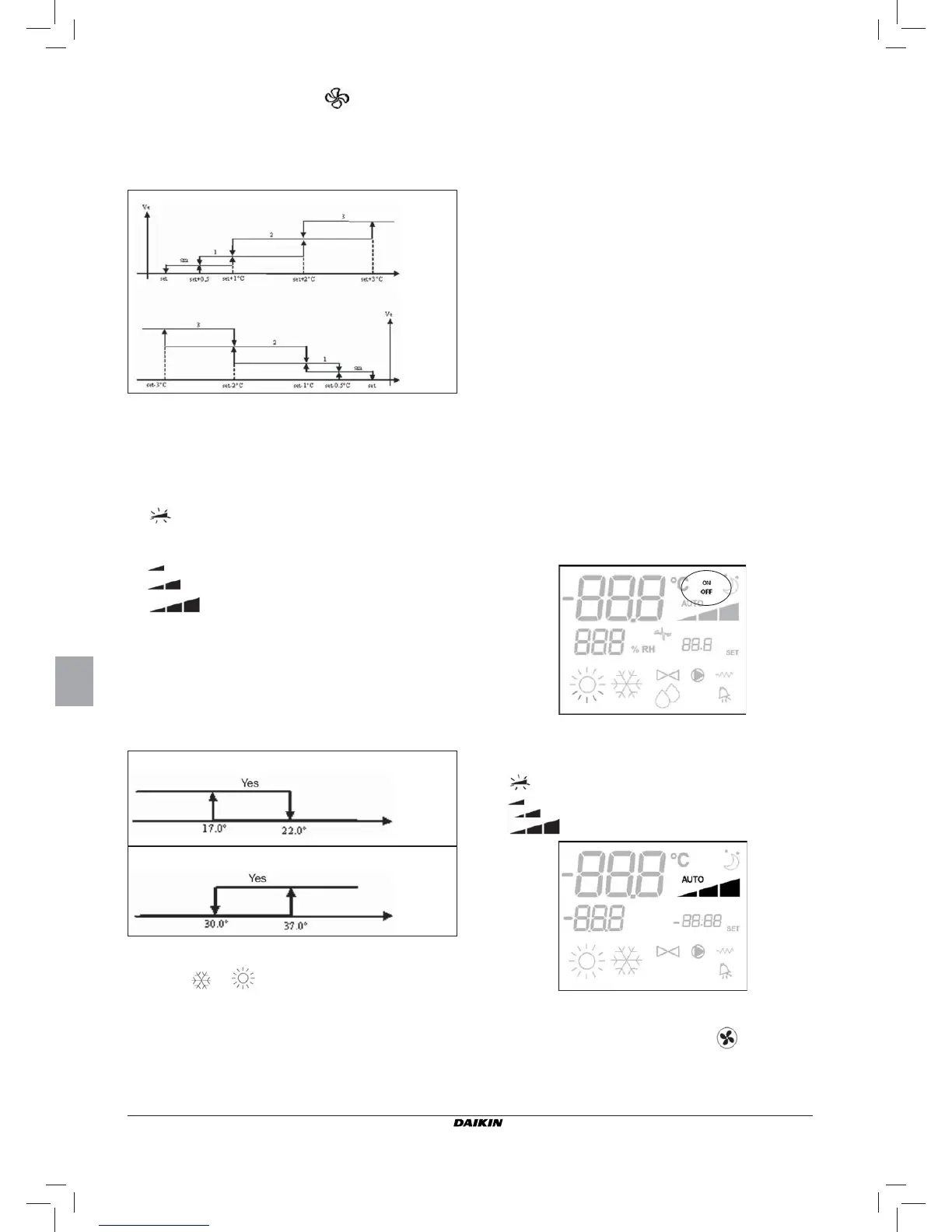

Daikin FWEC2 - Page 34

Manuel d'installation et d'utilisation
6
FWEC2
Advanced electronic controller
FC66002764
LOGIQUES
FORÇAGES
La logique normale de ventilation est ignorée dans le cas de
situations particulières de forçage pouvant être nécessaires
pour le contrôle correct de la température ou le fonctionne-
ment de l’unité. Fonctions disponibles:
mode Rafraîchissement:
■ commande installée sur l’unité (P01 = 0) et confi gura-
tion avec vanne: la vitesse minimum disponible est
maintenue après avoir atteint la température fi xée.
■ commande installée sur l’unité et confi guration sans
vanne: toutes les 10 minutes d’arrêt du ventilateur
est effectué un nettoyage de 2 minutes à la vitesse
moyenne pour permettre une lecture plus précise de
la température ambiante par la sonde air.
mode Chauffage
■ résistance active: la ventilation est forcée à la moyenne
vitesse.
■ résistasnce éteinte: pendant 2 minutes est maintenue
une post-ventilation à la moyenne vitesse. (NB: la
ventilation est complétée même si le thermostat est
éteint ou en cas de commutation sur la modalité ra-
fraîchissement)
MONITEUR
Le moniteur affi che l’état du ventilateur
■ On clignotant: ventilateur en standby
■ On fi xe: ventilateur allumé
■ OFF: ventilateur désactivé pour fonctionner dans la mo-
dalité convection naturelle seulement
et la vitesse de fonctionnement (avec indication éventuelle de
la logique “automatique”) active ou sélectionnée (dans le cas
de ventilateur en stand-by)
■
Vit. extra-minimum
■ Vit. minimum
■ Vit. moyenne
■ Vit. maximum
NB: si la vitesse activée ne correspond pas à la vitesse
sélectionnée par l’utilisateur (cas de forçage), à la
première pression de la toucheo Fan
est affi chée
cette dernière; la pression suivante modifi e la sélection.
Pour confi gurations à 4 vitesses
où:
sm = vitesse extra-minimum
1 = vitesse minimum
2 = vitesse moyenne
3 = vitesse maximum
NB: pour les confi gurations à 4 vitesses et vanne, la
ventilation dans le mode chauffage est remontée de
0,5°C pour permettre la convection naturelle dans la
première phase.
■ Vit. désactivée: sélectionnable uniquement dans le mode
chauffate et avec confi gurations à 4 vitesses, l’unité ter-
minale fonctionne par convection naturelle seulement
■ Vit. extra-minimum: sélectionnable unique-
ment avec configurations à 4 vitesses, la
vitesse utilisée étant extra-minimum
■ Vit minimum
■
Vit moyenne
■
Vit maximum
NB: dans le cas de vitesse fi xe, la logique d’activation du ven-
tilateur correspondra à celle de la logique automatique
ACTIVATION EAU
Le fonctionnement de la ventilation est lié au contrôle de la
température de l’eau de l’installation. Compte tenu du mode
de fonctionnement on aura différents seuils d’activation en
mode chauffage et rafraîchissement
L’absence de cette commande à l’appel du thermostat sera
indiquée sur le moniteur par le clignotement du symbole du
mode actif ( ou )
Cette commande est ignorée dans les cas suivants:
■ sonde eau non prévue (P04 = 0) ou sous alarme étant
débranchée
■ mode Rafraîchissement avec confi gurations à 4 tuyaux
Temp. air
CHAUFFAGE
Temp. air
RAFRAÎCHISSEMENT
HEATING
COOLING
NO
NO
Water temp.
Water temp.
