Manuel d'installation et d'utilisation
9
FWEC2
Advanced electronic controller
FC66002764
DESCRIPTION REGISTRES DE LECTURE SEULEMENT [R]
■ Registre “ÉTATS”
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
- - P04 Déshum P06 P07 DI2 DI1
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
Vh Vc
Alarme
MinT Eco P01 S/W
ON/
OFF
- On/Off: état unité (0:Off, 1=On)
- S/W: modalités de fonctionnement (0 : S=rafraîchisseme
nt,1:W=chauffage)
- P01: paramètre “installation sur appareil/murale”
- Eco: logique Economy activée
- Min.T: logique Température minimum sélectionnée
- Alarme: indication générale d’alarme (activée en cas de
déclenchement d’une des alarmes gérées)
- Vc: état sortie numérique Vc
- Vh: état sortie numérique Vh
- DI1: valeur logique entrée num.1 (l’état physique de
l’entrée dépend de la logique associée)
- DI2: valeur logique entrée num. 2 (l’état physique de
l’entrée dépend de la logique associée)
- P07: paramètre “Logique DIN 2”
- P06: paramètre “Logique DIN 1”
- Deum: déshumidifi cation en fonction (0:non, 1:oui)
- P04: paramètre “sonde eau prévue”
■ REGISTRE “VITESSE”: vitesse actuelle de fonction-
nement de l’unité
- 0: aucune ventilation activée
- 1: vitesse extra-minimum
- 2: vitesse minimum
- 3: vitesse moyenne
- 4: vitesse maximum
■ REGISTRE “TEMPÉRATURE AIR”: température ambiante
lue par la commande et affi chée par le moniteur (NB: cette
température correspond à la lecture effectuée par la sonde
éloignée si le contrôleur est monté sur l’appareil, et à la
lecture de la sonde interne si le contrôleur est mural et la
sonde éloignée est débranchée)
■ REGISTRE “HUMIDITÉ”: humidité ambiante lue par la
sonde correspondant à la température utilisée
■ REGISTRE “TEMPÉRATURE EAU”: température de l’eau
lue par la sonde correspondante (SW)
■ Registre “P00”: paramètre “Confi guration commande”
■ Registre “T. SETPOINT ACTIF”: setpoint utilisé pour le
réglage
■ Registre “T. SETPOINT UTILISATEUR”: valeur de setpoint
programmé par l’utilisateur (pourrait s’écarter du setpoint
actif suite à des corrections de logiques economy, ou à
l’utilisation du setpoint depuis supervision)
■ Registre “VERSION LCD”: établit le type de commande
et la version de logiciel installée (0xHHSS: HH: caractère
ASCII, SS:version sw)

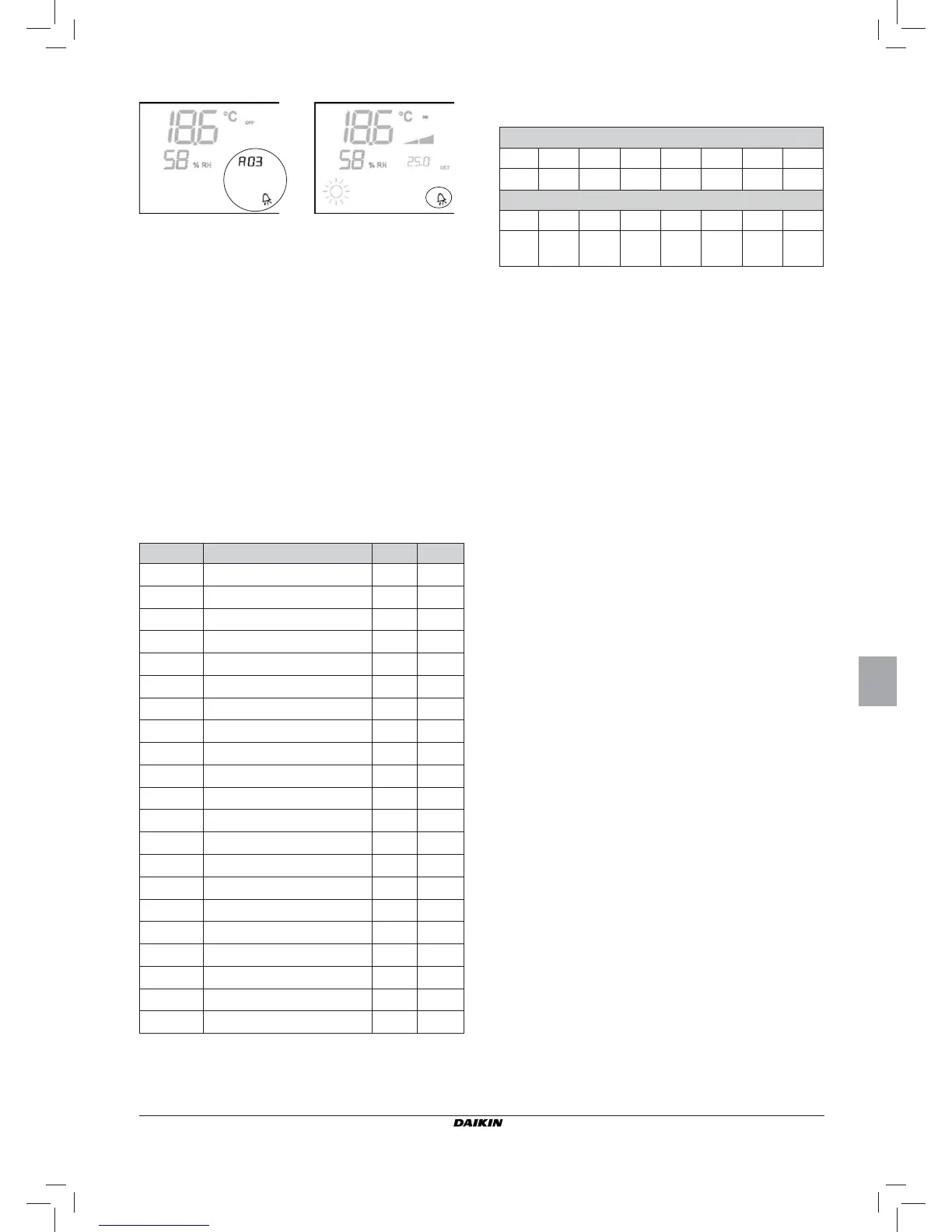

ALARMES NON GRAVES
■ Code A03 = erreur sonde de température de l’eau
■ Code A04 = erreur sonde humidité externe (si la sonde
température éloignée est installée)
■ Code A05
= erreur sonde humidité interne
NB: l’indication du code d’alarme est affi chée si le ther-
mostat est éteint uniquement
MODBUS
Le protocole prévu dans la commande est Modbus RTU (9600,
N, 8, 2) sur RS485
FUNCTIONS APPLIQUÉES
■ 0x03 : Read Holding Registers
■ 0x04 : Read Input Registers
■ 0x10 : Write Multiple registers
EXCEPTIONS APPLIQUÉES
Exception Code 02: Invalidate data address
LISTE PARAMÈTRES DE SUPERVISION
ADRESSE REGISTRE TYPE U.M.
0
États R -
1
Vitesse R -
2
Température air: R [°C/10]
3
Humidité R %
4
Température eau: R [°C/10]
5
P00: Confi guration R -
6
P05: Confi g. DIN R -
7
T. Setpoint actif R [°C/10]
8
T. Setpoint utilisateur R [°C/10]
9
Version LCD R -
50
Numériques 1 R/W -
51
- R/W -
52
Setpoint - Rafraîchissement R/W [°C/10]
53
Setpoint - Chauffage R/W [°C/10]
54
Setpoint min. – rafraîch. R/W [°C/10]
55
Setpoint max. – rafraîch. R/W [°C/10]
56
Setpoint min. – chauff. R/W [°C/10]
57
Setpoint max. – chauff. R/W [°C/10]
58
Vitesse R/W -
59
Correction Economy R/W [°C/10]
Thermostat OFF Thermostat ON
