Manuel d'installation et d'utilisation
10
FWEC2
Advanced electronic controller
FC66002764

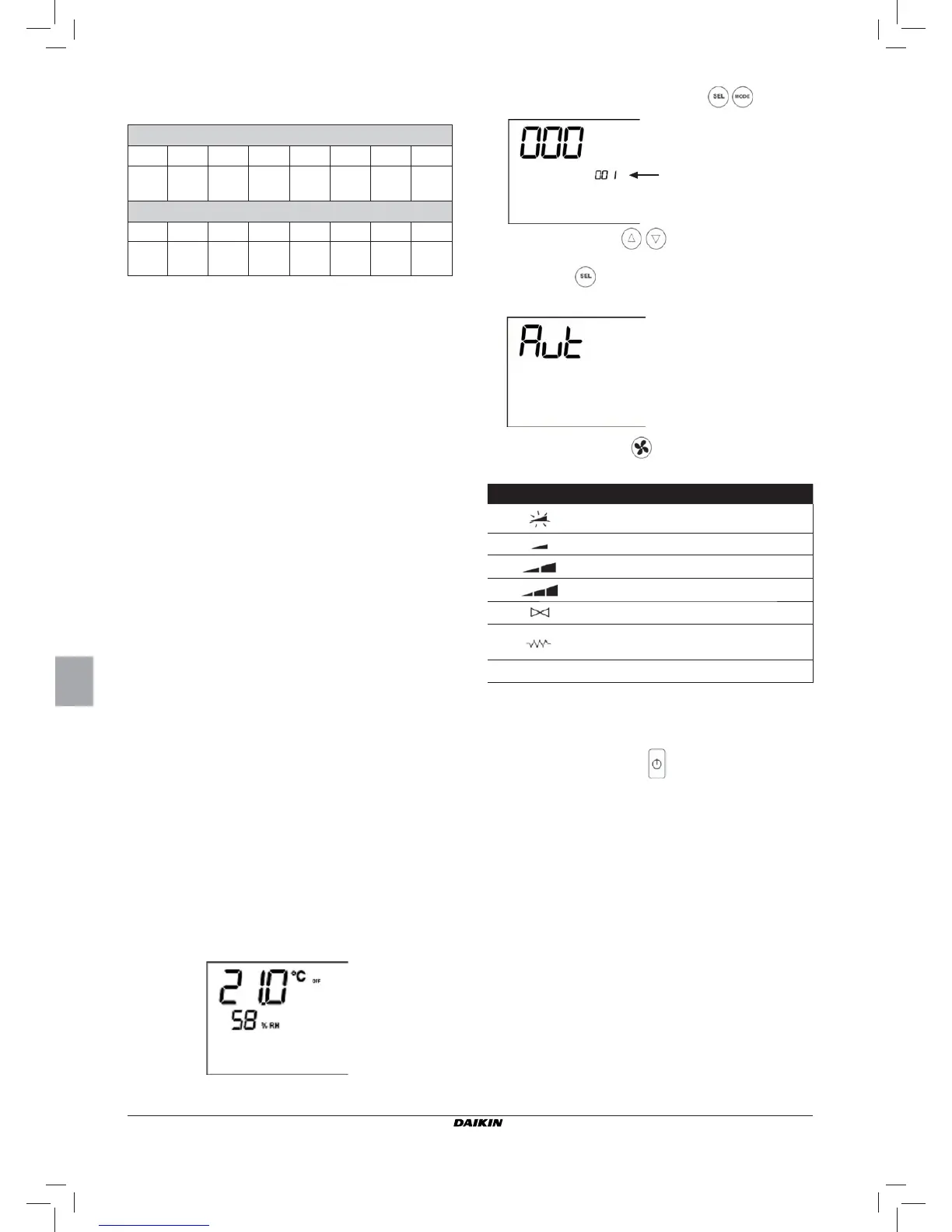

■ Enfoncer simultanément les touches
■ Utiliser les touches pour modifi er la valeur du
moniteur jusqu’à la valeur du d’autodiagnostic (030), puis
appuyer sur .
Apparaîtra l’image-écran suivante:
■ Appuyer sur la touche
pour allumer successivement
les différentes sorties du thermostat.
Symbole Actionnement Bornes
Vitesse extra-minimum N-V0
Vitesse minimum N-V1
Vitesse moyenne N-V2
Vitesse maximum N-V3
Vanne N-Vc
Résistance
Deuxième vanne
N-Vh
aucun symbole Aucune sortie active
Il est possible de vérifi er, une par une, les sorties du contrôleur
électronique en observant le composant correspondant
(vanne, ventilateur) ou bien en contrôlant la présence de
tension (230V) sur les bornes correspondantes.
■ Appuyer sur la touche
pour quitter la procédure
d’autodiagnostic (après quelques minutes le thermostat
quittera automatiquement la modalité)
DESCRIPTION REGISTRES DE LECTURE/ÉCRITURE [R/W]
■ Registre “E/S NUMÉRIQUES 1”:
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
En.Vel
En.Min/
Max
En.Set
En.MinT En.ECO En.RE En.S/W
En.On/
Off
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
- - Lock MinT Eco RE S/W
ON/
OFF
- On/Off: On/Off depuis superviseur
- S/W: Modalité de supervision (0: Rafraîchissement, 1:
Chauffage)
- RE: sélection Résistance depuis supervision
- Eco: activation Economy depuis supervision
- MinT.: activation contrôle température Minimum depuis
supervision
- Lock: blocage clavier (0: non bloqué, 1: bloqué)
- En.On/Off :autorisation contrôle On/Off depuis supervision
- En.S/W: autorisation contrôle modalité depuis supervision
- En.RE: autorisation sélection Résistance Électrique depuis
supervision
- En.ECO: autorisation activation Economy depuis supervision
- En.MinT: autorisation sélection logique de Température
Minimum depuis supervision
- En.Set: autorisation forçage setpoint depuis supervision
- En.Min/Max: autorisation seuils setpoint depuis supervision
- En.Vel: autorisation sélection vitesse ventilateur depuis
supervision
■ Registre “SETPOINT - RAFRAÎCHISSEMENT”: setpoint
depuis supervision pour la modalité Rafraîchissement
■ Registre “SETPOINT - CHAUFFAGE”: setpoint depuis
supervision pour la modalité Chauffage
■ Registre “SETPOINT MIN. – RAFRAÎCH. “: limite inférieure
pour setpoint rafraîchissement
■ Registre “SETPOINT MAX. – RAFRAÎCH.. “: limite su-
périeure pour setpoint rafraîchissement
■ Registre “SETPOINT MIN. – CHAUFF. “: limite inférieure
pour setpoint chauffage
■ Registre “SETPOINT MAX. – CHAUFF. “: limite supérieure
pour setpoint chauffage
■ Registre “VITESSE”: sélection vitesse ventilateurs depuis
superviseur
■ Registre “CORRECTION ECONOMY”: correction set-
point dans le cas de economy depuis superviseur (cette
correction est supprimée ou ajoutée au setpoint selon la
modalité de fonctionnement)
PROCÉDURE D’AUTODIAGNOSTIC
Cette procédure permet de vérifi er le fonctionnement correct
des sorties du contrôleur.
Pour l’exécution de cette procédure, se reporter aux indica-
tions suivantes:
■ Porter le thermostat sur Off
niveau 001:
saisie MdP
