BESCHREIBUNG NUR-LESE-REGISTER [R]
■ Register “STATUS”
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
- - P04 Deum P06 P07 DI2 DI1
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
Vh Vc
Alarm
MinT Eco P01 S/W On/Off
- On/Off: Status Terminal (0: Off, 1=On)
- S/W: Betriebsart (0: S=Kühlung, 1: W=Heizung)
- P01: Parameter “Installation Gerät/Wand”
- Eco: Economy-Logik aktiv
- Min.T: Mindesttemperaturlogik eingeschaltet
- Alarm: Allgemeine Alarmanzeige (erscheint bei Auftreten
irgendeines der verwalteten Alarme)
- Vc: Status Digitalausgang Vc
- Vh: Status Digitalausgang Vh
- DI1: Logischer Wert Digitaleingang 1 (der physikalische
Status des Eingangs hängt von der zugeordneten Logik
ab)
- DI2: Logischer Wert Digitaleingang 2 (der physikalische
Status des Eingangs hängt von der zugeordneten Logik
ab)
- P07: Parameter “Logik DIN 2”
- P06: Parameter “Logik DIN 1”
- Deum: Entfeuchtung in Betrieb (0:nein, 1:ja)
- P04: Parameter “Wassersonde vorgesehen”
■ REGISTER “GESCHWINDIGKEIT”: Geschwindigkeit, mit
der das Terminal funktioniert
- 0: keine Lüftung aktiv
- 1: superminimale Geschwindigkeit
- 2: minimale Geschwindigkeit
- 3: mittlere Geschwindigkeit
- 4: maximale Geschwindigkeit
■ REGISTER “LUFTTEMPERATUR”: Von der Steuerung
abgelesene und am Display angezeigte Raumtempera-
tur (Anm.: Wenn die Steuerung im Gerät installiert ist,
entspricht diese Temperatur der Ablesung der externen
Sonde, bei an der Wand installierter Steuerung und abge-
trennter externer Sonde entspricht sie der Ablesung der
internen Sonde)
■ REGISTER “LUFTFEUCHTIGKEIT”: Raumluftfeuchtig-
keit, die die Steuerung von der mit der benutzten Tem-
peratursonde gekoppelten Sonde abliest
■ REGISTER “WASSERTEMPERATUR”: Von der entspre-
chenden Sonde abgelesene Wassertemperatur (SW)
■ Register “P00”: Parameter “Konfi guration Steuerung”
■ Register “AKTIVER SOLLWERT TEMP.”: Für die Regu-
lierung benutzter Sollwert
■ Register “BENUTZER-SOLLWERT TEMP.”: Vom Be-
nutzer eingestellter Sollwert (dieser kann in Folge von
Korrekturen für Economy-Logiken oder wegen Benutzung
des Sollwerts der Überwachung vom aktiven Sollwert
abweichen)
■ Register “VERSION LCD”: defi niert den Steuerungstyp
und die installierte Softwareversion (0xHHSS: HH: ASCII-
Zeichen, SS:SW-Version)

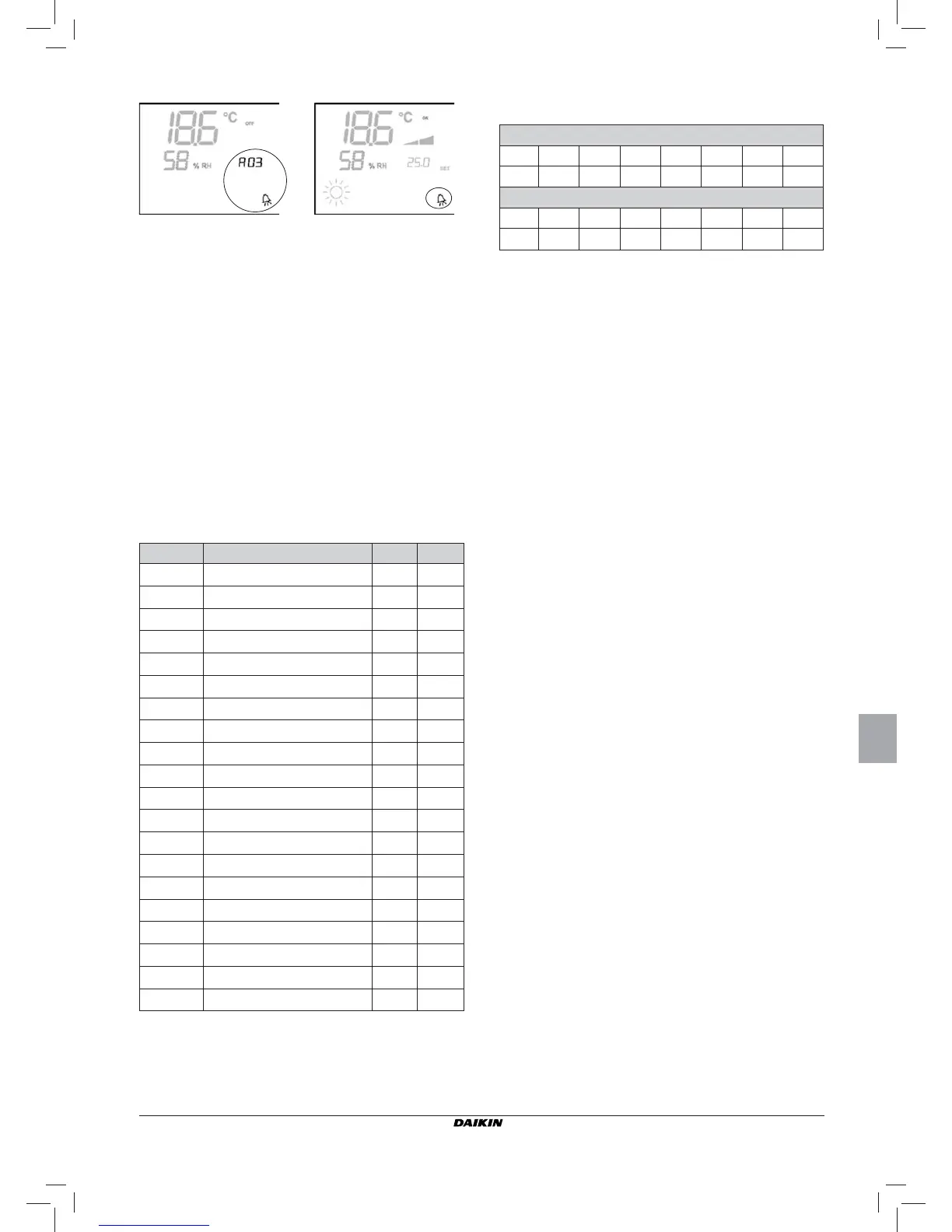

LEICHTE ALARME
■ Code A03 = Fehler Sonde Wassertemperatur
■ Code A04 = Fehler externe Feuchtigkeitssonde (nur wenn
die externe Temperatursonde installiert ist)
■ Code A05 = Fehler interne Feuchtigkeitssonde
Anm.: Der Alarmcode wird nur bei ausgeschaltetem
Thermostaten angezeigt.
MODBUS
Das in der Steuerung implementierte Protokoll ist Modbus
RTU (9600, N, 8, 2) auf RS485
IMPLEMENTIERTE FUNKTIONEN
■ 0x03 : Read Holding Registers
■ 0x04 : Read Input Registers
■ 0x10 : Write Multiple Registers
IMPLEMENTIERTE AUSNAHMEN
Exception Code 02: Invalidate data address
LISTE ÜBERWACHUNGSPARAMETER
ADRESSE REGISTER TYP ME
0
Status R -
1
Geschwindigkeit R -
2
Lufttemperatur R [°C/10]
3
Luftfeuchtigkeit R %
4
Wassertemperatur R [°C/10]
5
P00: Konfi guration R -
6
P05: Konfi g. DIN R -
7
Aktiver Sollwert Temp. R [°C/10]
8
Benutzer-Sollwert Temp. R [°C/10]
9
Version LCD R -
50
Digital 1 R/W -
51
- R/W -
52
Sollwert Kühlung R/W [°C/10]
53
Sollwert Heizung R/W [°C/10]
54
Minimaler Sollwert Kühlung R/W [°C/10]
55
Maximaler Sollwert Kühlung R/W [°C/10]
56
Minimaler Sollwert Heizung R/W [°C/10]
57
Maximaler Sollwert Heizung R/W [°C/10]
58
Geschwindigkeit R/W -
59
Korrektur Economy R/W [°C/10]
Thermostat OFF Thermostat ON
