Installations- und Bedienungsanleitung
10
FWEC2
Advanced electronic controller
FC66002764

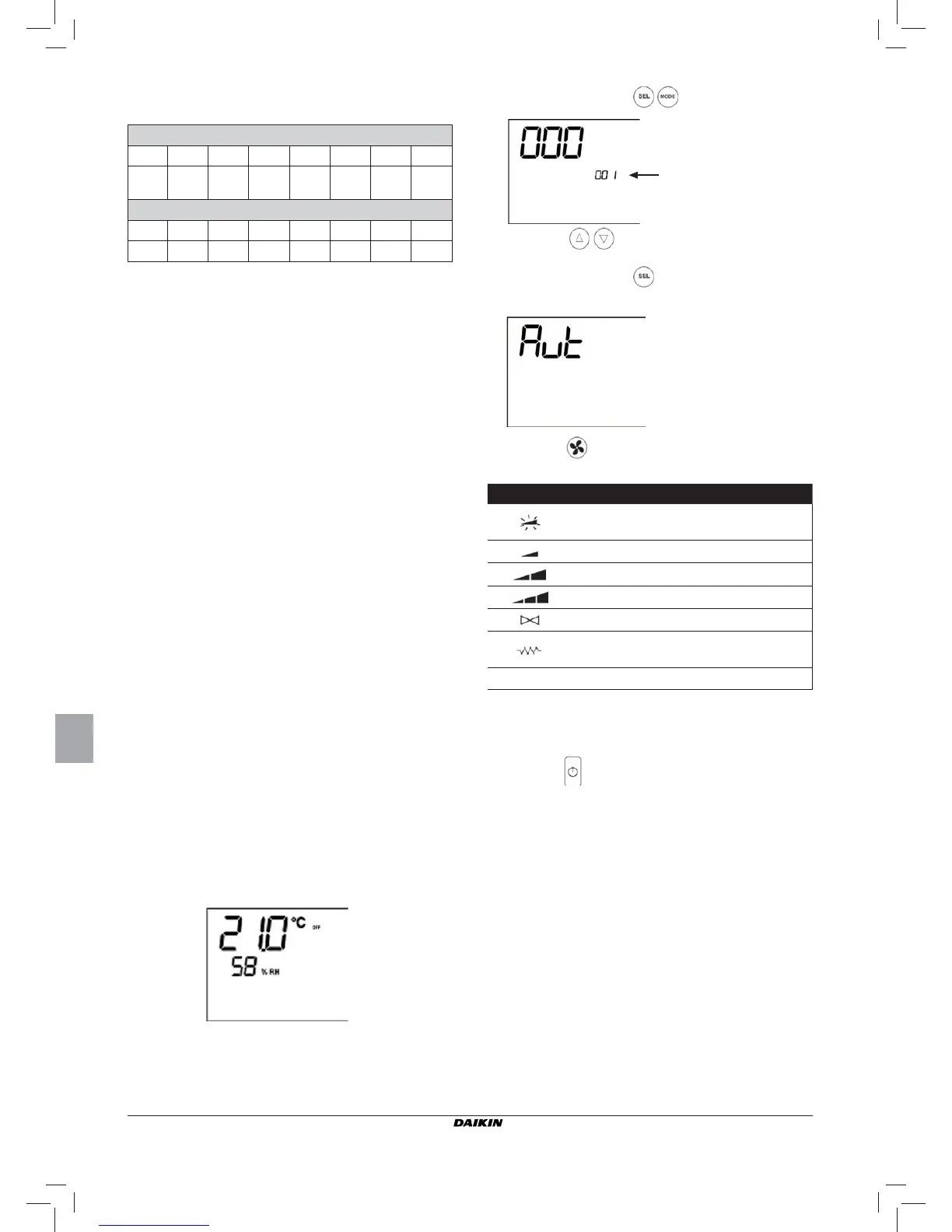

■ gleichzeitig die Tasten drücken.
■ die Tasten benutzen, um den Wert Displaywert
zu verändern, bis das Passwort für die Selbstdiagnose
(030 erreicht ist, dann drücken. Es wird folgende
Bildschirmseite angezeigt:
■ Die Taste
drücken, um nacheinander die verschie-
denen Ausgänge des Thermostaten einzuschalten.
Symbol Aktivierung Klemmen
Superminimale
Geschwindigkeit
N-V0
Minimale Geschwindigkeit N-V1
Mittlere Geschwindigkeit N-V2
Maximale Geschwindigkeit N-V3
Ventil N-Vc
Widerstand
zweites Ventil
N-Vh
kein Symbol kein Ausgang aktiv
Man kann die Ausgänge der Steuerelektronik einzeln über-
prüfen, indem man die entsprechende Komponente (Ventil,
Ventilator, ...) beobachtet oder das Anliegen einer Spannung
von 230 V an den entsprechenden Klemmen kontrolliert.
■ Die Taste
drücken, um die Selbstdiagnoseprozedur zu
verlassen (nach einigen Minuten verlässt sie der Thermostat
aber auch automatisch).
BESCHREIBUNG LESE-/SCHREIBREGISTER [R/W]
■ Register “DIGITAL 1”:
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
En.Vel
En.Min/
Max
En.Set En.MinT En.ECO En.RE En.S/W
En.On/
Off
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
- - Lock MinT Eco RE S/W On/Off
- On/Off: On/Off von Überwachung
- S/W: Überwachungsart (0: Kühlung, 1: Heizung)
- RE: Wahl Widerstand von Überwachung
- Eco: Einschaltung Economy von Überwachung
- MinT.: Einschaltung Mindesttemperaturkontrolle von
Überwachung
- Lock: Sperre Tastatur (0: nicht gesperrt, 1: gesperrt)
- En.On/Off :Freigabe On/Off-Kontrolle von Überwachung
- En.S/W: Freigabe Betriebsartkontrolle von Überwachung
- En.RE: Freigabe Wahl Elektrowiderstand von Überwachung
- En.ECO: Freigabe Einschaltung Economy von Überwachung
- En.MinT: Freigabe Wahl Mindesttemperaturlogik von
Überwachung
- En.Set: Freigabe Festlegung Sollwert von Überwachung
- En.Min/Max: Freigabe Sollwertgrenzen von Überwachung
- En.Vel: Freigabe Wahl Ventilatorgeschwindigkeit von
Überwachung
■ Register “SOLLWERT KÜHLUNG”: Sollwert von Überwachung
für Kühlbetrieb
■ Register “SOLLWERT HEIZUNG”: Sollwert von Überwachung
für Heizbetrieb
■ Register “MINIMALER SOLLWERT KÜHLUNG”: Untergrenze
für Sollwert bei Kühlbetrieb
■ Register “MAXIMALER SOLLWERT KÜHLUNG”: Obergrenze
für Sollwert bei Kühlbetrieb
■ Register “MINIMALER SOLLWERT HEIZUNG”: Untergrenze
für Sollwert bei Heizbetrieb
■ Register “MAXIMALER SOLLWERT HEIZUNG”: Obergrenze
für Sollwert bei Heizbetrieb
■ Register “GESCHWINDIGKEIT”: Wahl Ventilatorgeschwindigkeit
von Überwachung
■ Register “KORREKTUR ECONOMY”: Korrektur des
Sollwerts bei Economy-Betrieb von Überwacher (diese
Korrektur wird je nach Betriebsart vom Sollwert abgezogen
oder darauf addiert)
ELBSTDIAGNOSEPROZEDUR
Mit dieser Prozedur kann das einwandfreie Funktionieren der
einzelnen Ausgänge der Steuerung überprüft werden.
Zum Ausführen der Prozedur den nachstehenden Angaben
folgen:
■ Den Thermostaten auf Off stellen
Ebene 001:
Passworteingabe
