Manual de instalación y de uso
9
FWEC2
Advanced electronic controller
FC66002764
DESCRIPCIÓN REGISTROS DE SÓLO LECTURA [R]
■ Registro “ESTADOS"
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
- - P04 Deshum P06 P07 DI2 DI1
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
Vh Vc
Alarma
MinT Eco P01 S/W On/Off
- Tecla On/Off: estado terminal (0 = Off, 1 = On)
- S/W: modalidad de funcionamiento (0: S = refrigeración,
1: W = calefacción)
- P01: parámetro “instalación en la máquina/pared”
- Eco: lógica Economy activada
- Min.T: lógica Mínima Temperatura seleccionada
- Alarma: indicación general de alarma (se activa al aparecer
una cualquiera de las alarmas gestionadas)
- Vc: estado salida digital Vc
- Vh: estado salida digital Vh
- DI1: valor lógico entrada dig. 1 (el estado físico de la
entrada depende de la lógica asociada)
- DI2: valor lógico entrada dig. 2 (el estado físico de la
entrada depende de la lógica asociada)
- P07: parámetro “Lógica DIN 2”
- P06: parámetro “Lógica DIN 1”
- Deum: deshumidifi cación en función (0: no, 1: sí)
- P04: parámetro “sonda agua presente”
■ REGISTRO “VELOCIDAD”: velocidad a la cual está fun-
cionando el terminal
- 0: ninguna ventilación activada
- 1: velocidad súper mínima
- 2: Velocidad mínima
- 3: Velocidad mediana
- 4: Velocidad máxima
■ REGISTRO “TEMPERATURA AIRE”: temperatura ambi-
ente leída desde el mando y mostrada en display (NOTA.
Esta temperatura corresponde a la lectura efectuada por
la sonda remota si el mando se encuentra en la máquina
mientras que, en caso de que el mando esté instalado en
la pared y la sonda remota esté desconectada, la lectura
es efectuada por la sonda interna)
■ REGISTRO “HUMEDAD”: humedad ambiente leída
desde el mando por la sonda relativa a la de temperatura
utilizada
■ REGISTRO “TEMPERATURA AGUA”: temperatura del
agua leída por la respectiva sonda (SW)
■ Registro “P00” : parámetro “Confi guración mando”
■ Registro “T. SETPOINT ACTIVO” : setpoint utilizado para
efectuar la regulación
■ Registro “T. SETPOINT USUARIO” : setpoint progra-
mado por el usuario (podría alejarse del setpoint activo
como consecuencia de correcciones para lógicas de
economy,…o para utilización del setpoint de super-
visión)
■ Registro “VERSIÓN LCD”: defi ne el tipo de mando y la
versión software instalada (0xHHSS: HH: carácter ASCII,
SS: versión sw)
ALARMAS NO GRAVES
■ Cód. A03 = error sonda de temperatura del agua
■ Cód. A04 = error sonda humedad externa (sólo si está
instalada la sonda remota de temperatura)
■ Cód. A05 = error sonda humedad interna
NOTA. La indicación del código de alarma se vuelve visible
sólo con termostato apagado.
MODBUS
El protocolo implementado en el mando es el Modbus RTU
(9600, N, 8, 2) en RS485
FUNCIONES IMPLEMENTADAS
■ 0x03 : Read Holding Registers (Leer Registros de Memoria)
■ 0x04 : Read Input Registers (Leer Registros de Entrada)
■ 0x10 : Write Multiple registers (Escribir Registros Múltiples)
EXCEPCIONES IMPLEMENTADAS
Código de Excepción 02: Invalidar dirección de datos
LISTA DE PARÁMETROS DE SUPERVISIÓN
DIRECCIÓN REGISTRO TIPO U.M.
0
Estados R -
1
Velocidad R -
2
Temperatura aire R [°C/10]
3
Humedad R %
4
Temperatura agua R [°C/10]
5
P00: Confi guración R -
6
P05: Confi g. DIN R -
7
T. Setpoint activo R [°C/10]
8
T. Setpoint usuario R [°C/10]
9
Versión LCD R -
50
Digitales 1 R/W -
51
- R/W -
52
Setpoint - Refrigeración R/W [°C/10]
53
Setpoint - Calefacción R/W [°C/10]
54
Mínimo Setpoint – Refr. R/W [°C/10]
55
Máximo Setpoint – Refr. R/W [°C/10]
56
Mínimo Setpoint – Calef. R/W [°C/10]
57
Máximo Setpoint – Calef. R/W [°C/10]
58
Velocidad R/W -
59
Corrección Economy R/W [°C/10]

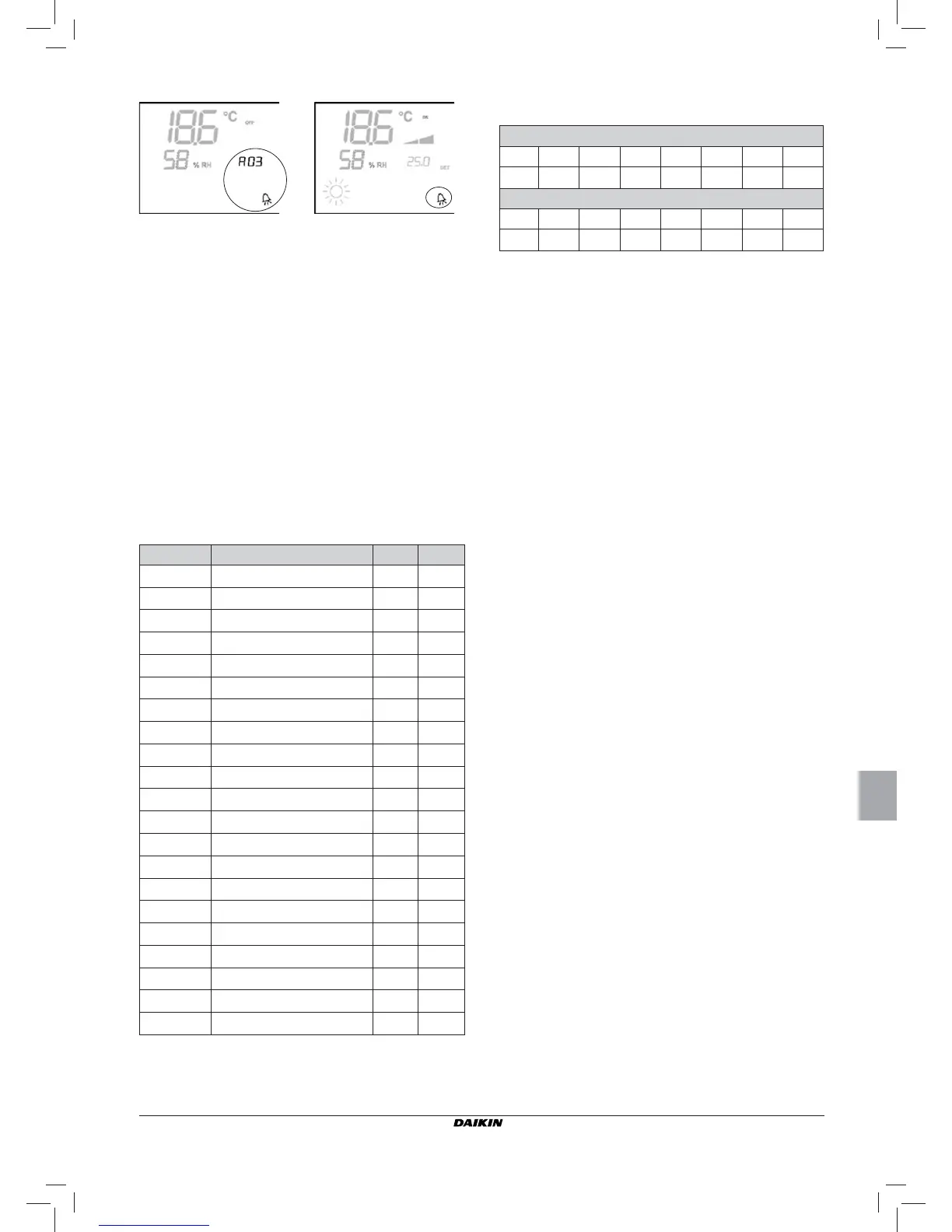

Termostato OFF Termostato ON
