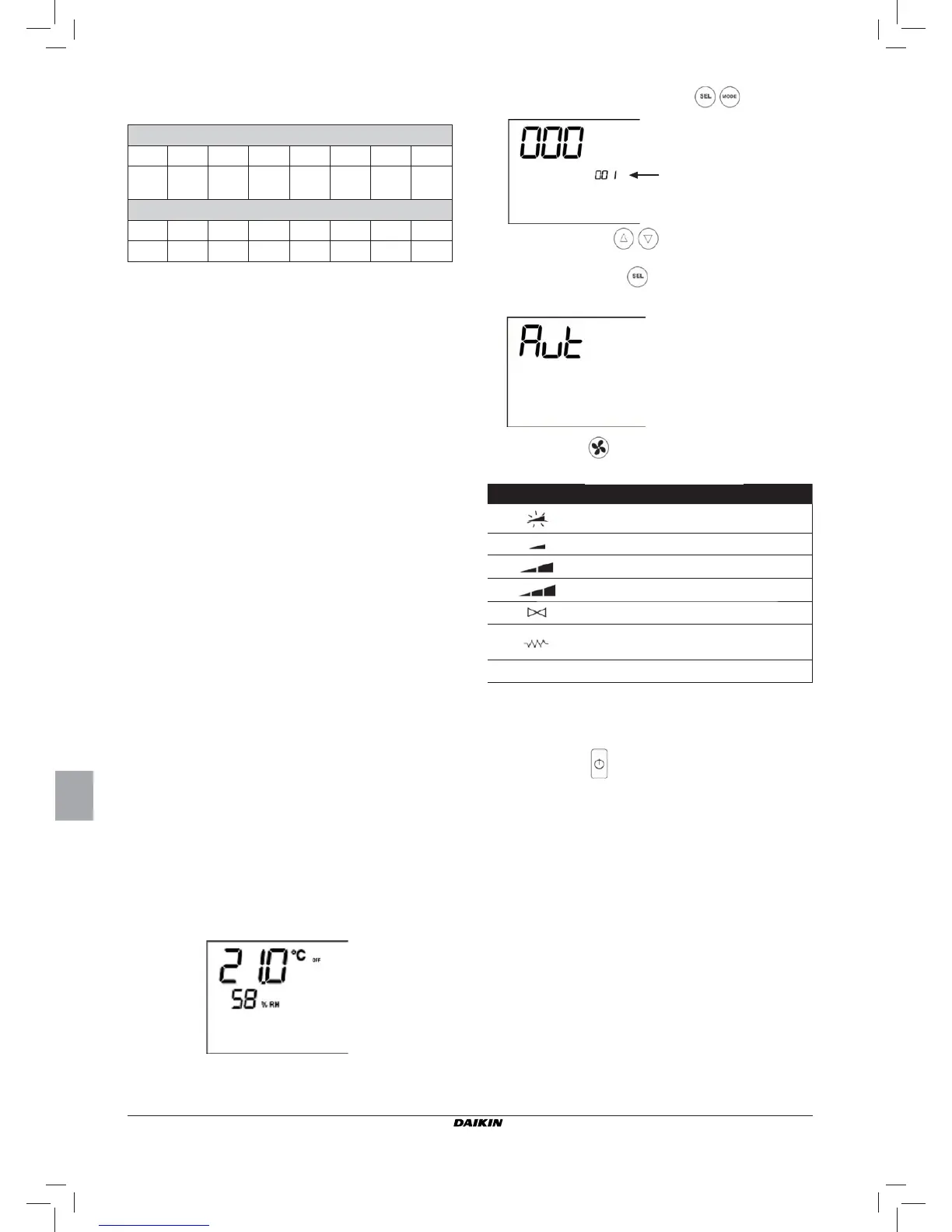

Manual de instalación y de uso
10
FWEC2
Advanced electronic controller
FC66002764
■ Pulsar simultáneamente las teclas
■ Utilizar las teclas para modifi car el valor del
display hasta llegar al valor de contraseña para el autodi-
agnóstico 30 y pulsar .
Aparecerá la siguiente pantalla:
■ Pulsar la tecla para encender en sucesión las difer-
entes salidas del termostato.
Símbolo Accionamiento Bornes
Velocidad súper mínima N-V0
Velocidad mínima N-V1
Velocidad mediana N-V2
Velocidad máxima N-V3
Válvula N-Vc
Resistencia
Segunda válvula
N-Vh
ningún símbolo Ninguna salida activada
Es posible comprobar, una por una, las salidas del control
electrónico observando el respectivo componente (por ej.:
válvula, ventilador) o verifi cando la presencia de una tensión
de 230 V en los bornes correspondientes.
■ pulsar la tecla
para salir del procedimiento de auto-
diagnóstico (después de algunos minutos el termostato
saldrá automáticamente de todos modos).
DESCRIPCIÓN REGISTROS DE LECTURA/ESCRITURA [R/W]
■ Registro “DIGITALES 1”:
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
En.Vel
En.Min/
Max
En.Set En.MinT En.ECO En.RE En.S/W
En.On/
Off
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
- - Lock MinT Eco RE S/W On/Off
- On/Off: On/Off desde supervisión
- S/W: Modalidad de supervisión (0: Refrigeración, 1: Calefacción)
- RE: selección Resistencia desde supervisión
- Eco: activación Economy desde supervisión
- MinT.: activación control Mínima Temperatura desde
supervisión
- Lock: bloqueo teclado (0: no bloqueado, 1: bloqueado)
- En.On/Off: habilitación control On/Off desde supervisión
- En.S/W: habilitación control modalidad desde supervisión
- En.RE: habilitación selección Resistencia Eléctrica desde
supervisión
- En.ECO: habilitación activación Economy desde supervisión
- En.MinT: habilitación selección lógica de Mínima Temperatura
desde supervisión
- En.Set: habilitación forzamiento setpoint desde supervisión
- En.Min/Max: habilitación umbrales setpoint desde supervisión
- En.Vel: habilitación selección velocidad ventilador desde
supervisión
■ Registro “SETPOINT - REFRIGERACIÓN”: setpoint desde
supervisión para la modalidad Refrigeración
■ Registro “SETPOINT - CALEFACCIÓN”: setpoint desde
supervisión para la modalidad Calefacción
■ Registro “MÍNIMO SETPOINT - REFR. “: límite inferior para
setpoint en refrigeración
■ Registro “MÁXIMO SETPOINT - REFR. “: límite superior para
setpoint en refrigeración
■ Registro “MÍNIMO SETPOINT - CALEF. “: límite inferior para
setpoint en calefacción
■ Registro “MÁXIMO SETPOINT - CALEF. “: límite superior
para setpoint en calefacción
■ Registro “VELOCIDAD”: selección velocidad ventiladores
desde supervisor
■ Registro “CORRECCIÓN ECONOMY”: corrección del set-
point en el caso de economy desde supervisor (esta correc-
ción es quitada o agregada al setpoint según la modalidad de
funcionamiento)
PROCEDIMIENTO DE AUTODIAGNÓSTICO
Este procedimiento permite verifi car el correcto funciona-
miento de cada una de las salidas del mando mismo.
Para ejecutar este procedimiento deberán aplicarse las si-
guientes indicaciones:
■ Poner el termostato en Off
Nivel 001:
introducir contraseña
