Manual de instalação e de uso
5
FWEC2
Advanced electronic controller
FC66002764

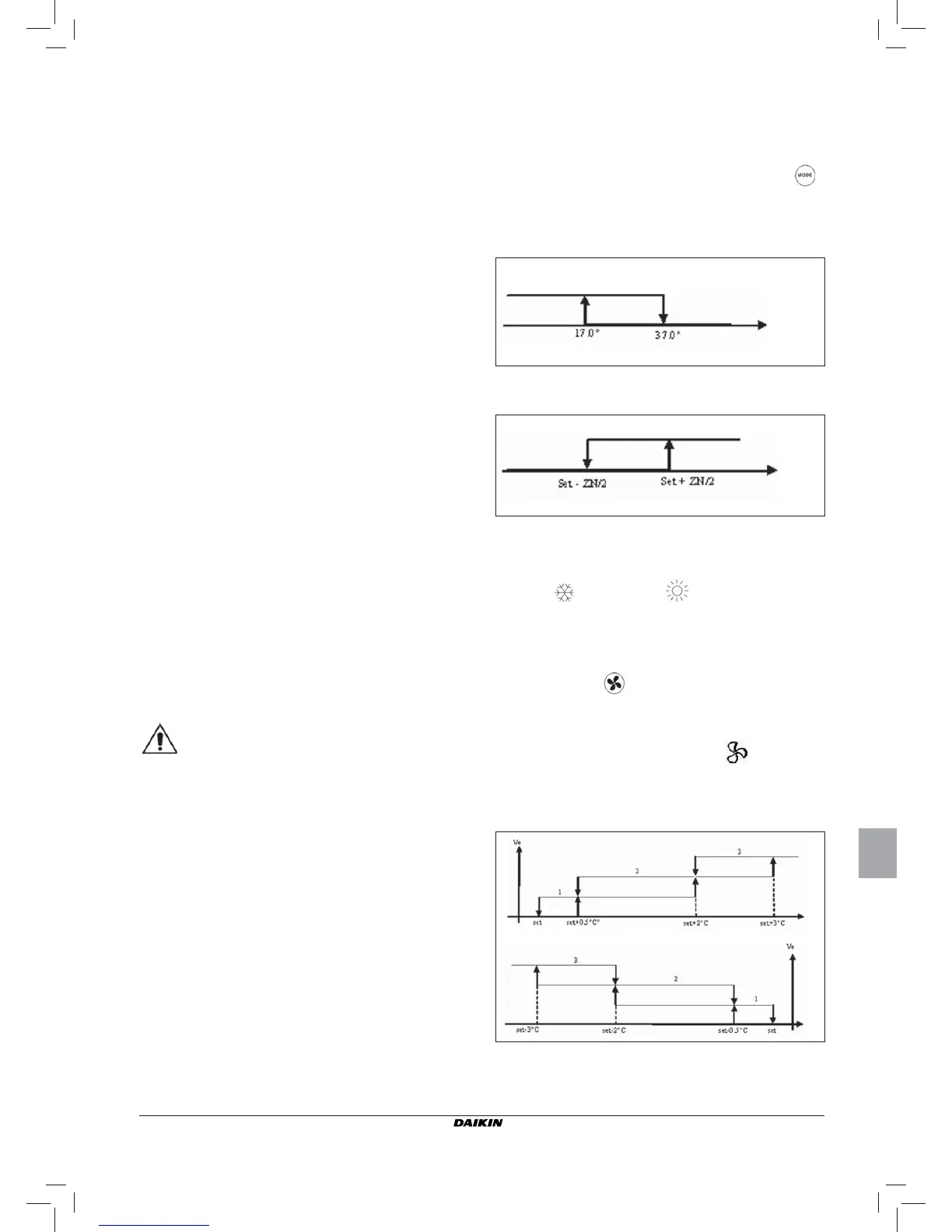

LÓGICAS
SELECÇÃO REFRIGERAÇÃO/AQUECIMENTO
Há 4 lógicas diferentes de selecção das modalidades de
funcionamento do termostato, de nidas com base na con -
guração ajustada no comando:
1. Local: escolha feita pelo utilizador através da tecla
2. À distância: de acordo com o estado da entrada digital
DI1 (lógica do contacto: ver parâmetros de con guração
da placa).
3. Em função da temperatura da água
Nota: em caso de alarme da sonda da água, o controlo da
modalidade volta temporariamente à modalidade local.
4. em função da temperatura do ar:
Onde:
Set é a temperatura de nida através das echas
ZN é a zona neutra (parâmetro P03)
A modalidade de funcionamento é indicada no monitor pelos
símbolos (refrigeração) e (aquecimento)
VENTILAÇÃO
O controlo poder gerir terminais com 3 ou 4 velocidades
SELECÇÃO DA VELOCIDADE DE FUNCIONAMENTO
Usando a tecla Fan é possível escolher entre as seguintes
velocidades:
Vel. automática: de acordo com a temperatura de nida
e a temperatura do ar no ambiente
em con gurações com 3 velocidades :
na qual
1 = velocidade mínima
2 = velocidade média
3 = velocidade máxima
CONFIGURAÇÕES PREVISTAS (PARÂMETRO P00)
036
Tubos da instalação: 4
Válvula 2/3 VIAS
Resistência: NÃO
Velocidade de ventilação: 4
Lógica da selecção verão/inverno: AUTOMÁTICA
LADO AR
037
Tubos da instalação: 4
Válvula NÃO
Resistência: SIM
Velocidade de ventilação: 3
Lógica da selecção verão/inverno: LOCAL MANUAL
038
Tubos da instalação: 4
Válvula NÃO
Resistência: SIM
Velocidade de ventilação: 4
Lógica da selecção verão/inverno: LOCAL MANUAL
COMUNICAÇÃO SERIAL
Conexão à rede de comunicação RS485
A rede de comunicação do tipo Bus é constituída por um
simples cabo blindado com dois condutores, ligado direc-
tamente nas portas seriais RS485 dos comandos (bornes
A, B e GND).
“Para fazer a rede use cabo AWG 24 (0,511 mm de diâm.)”
A rede de comunicação deve ter a seguinte estrutura geral
( gura 4).
No caso de solução “MASTER-SLAVE” terá que ser instalada
uma resistência de terminação em ambos os comandos nas
extremidades da rede.
Nota: (1) Respeite a polaridade da conexão: indicada por
A(-) e B(+)
(2) Evite anéis de terra (ligue a blindagem à terra
somente numa extremidade)
____________________________________________________________
A
TENÇÃO
:
Use cabo blindado AWG24
Cores sugeridas para a rede de comunicação:
A (-) cor Marrom; B (+) cor Amarela
____________________________________________________________
Verão
Inverno
Temp. ar
Verão
Inverno
Temp. água
REFRIGERAÇÃO
AQUECIMENTO
