Manual de instalação e de uso
6
FWEC2
Advanced electronic controller
FC66002764

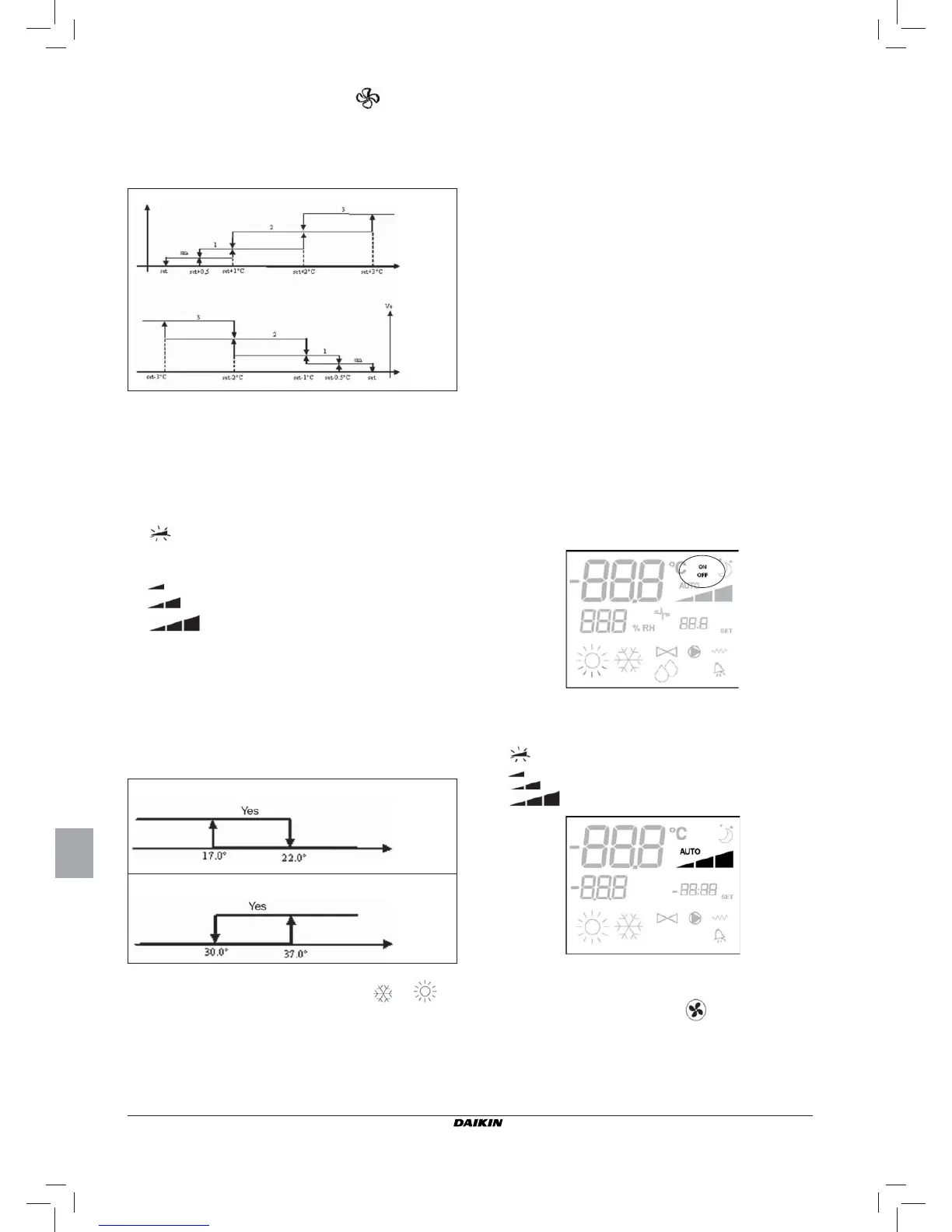

LÓGICAS
FORÇAMENTO
A lógica normal de ventilação será ignorada no caso de situ-
ações particulares de forçamento, que podem ser necessárias
para o controlo correcto da temperatura ou o funcionamento
do terminal. Podem ser:
na Refrigeração:
■ com comando no terminal (P01 = 0) e confi gurações
com válvula: é mantida a velocidade mínima disponível
mesmo tendo atingido a temperatura.
■ Com comando no terminal e confi gurações sem vál-
vula: a cada 10 minutos de ventilador parado é feita
uma lavagem de 2 minutos na velocidade média para
permitir à sonda de ar uma leitura mais correcta da
temperatura ambiente.
no Aquecimento
■ com a resistência activa: é forçada a ventilação na
velocidade média.
■ quando a resistência tiver sido desligada: é mantida
por 2 minutos uma pós-ventilação na velocidade mé-
dia. (Nota: essa ventilação será completada mesmo
se o termostato for desligado ou se se mudar para
modalidade de refrigeração).
MONITOR
O monitor visualiza o estado do ventilador
■ On a piscar: ventilador em standby
■ On fi xo: ventilador ligado
■ OFF: ventilador desactivado para trabalhar somente em
convecção natural
e a velocidade de funcionamento (com eventual indicação
da lógica “automática”) activa ou seleccionada (no caso de
ventilador em stand-by)
■
Vel. supermínima
■ Vel. mínima
■ Vel. média
■ Vel. máxima
Nota: se a velocidade activa for diferente daquela selec-
cionada pelo utilizador (em caso de forçamento), a
primeira pressão da tecla Fan
mostra esta última;
a segunda pressão muda essa defi nição.
Em confi gurações com 4 velocidades
na qual
sm = velocidade supermínima
1 = velocidade mínima
2 = velocidade média
3 = velocidade máxima
Nota: nas confi gurações com 4 velocidades e válvula, a
ventilação no aquecimento é retardada de 0,5°C
para permitir uma primeira fase de convecção
natural
■ Vel. desactivada: seleccionável somente no aquecimento
e em confi gurações com 4, faz o terminal funcionar so-
mente com convecção natural
■ Vel. supermínima: Seleccionável somente
nas confi gurações com 4 velocidades, usa
como velocidade fi xa a supermínima
■ Vel. mínima
■ Vel. média
■ Vel. máxima
Nota: no caso de velocidade fi xa, a lógica de activação
do ventilador será igual à lógica automática
PERMISSÃO DA ÁGUA
O funcionamento da ventilação está vinculado ao controlo
da temperatura da água da instalação. Dependendo da mo-
dalidade de trabalho, há diferentes limiares de permissão no
aquecimento e na refrigeração
A ausência dessa permissão na chamada do termostato será
indicada pelo símbolo da modalidade activa (
ou ) a
piscar no monitor
Tal permissão é ignorada nos seguintes casos:
■ ausência de sonda de água (P04 = 0) ou sonda em alarme
por estar desconectada
■ na refrigeração, em confi gurações com 4 tubos
Temp. ar
AQUECIMENTO
Temp. ar
REFRIGERAÇÃO
AQUECIMENTO
REFRIGERAÇÃO
NO
NO
Temp. água
Temp. água
