BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV
9
FWEC2
Advanced electronic controller
FC66002764
CSAK LEOLVASÁSI REGISZTRÁLÁSOK LEÍRÁSA [R]
■ “Állapotok” regisztrálása
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
- - P04 Deum P06 P07 DI2 DI1
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
Vh Vc
Allarme
MinT Eco P01 S/W On/Off
- On/Off: terminál állapot (0: Off, 1=On)
- S/W: működési módozat (0: S=hűtés,1:W=fűtés)
- P01: “gépfelületi/fali beépítés” paraméter
- Eco: aktív Economy logika
- Min.T: kiválasztott Minimum Hőmérséklet logika
- Vészjelző: általános vészjelző mutató (az irányított
vészjelzők bármelyikének bekapcsolásánál aktiválódik)
- Vc: digitális kimeneti állapot Vc
- Vh: digitális kimeneti állapot Vh
- DI1: dig. bemenet logikai érték (a bemenet fizikai álla-
pota a hozzárendelt logikától függ)
- DI2: dig. bemenet logikai érték (a bemenet fizikai álla-
pota a hozzárendelt logikától függ)
- P07: “DIN 2 logika” paraméter
- P06: “DIN 1 logika” paraméter
- Párátl: párátlanító működésben (0:nem, 1:igen)
- P04: “előírt víz szonda” paraméter
■ “Sebesség” regisztrálás: sebesség, amelyen a terminál
működik
- 0: semmilyen aktív ventilláció
- 1: szuperminimum sebesség
- 2: minimum sebesség
- 3: közepes sebesség
- 4: maximum sebesség
■ “Levegő hőmérséklet” regisztrálás: vezérlő által leolvasott
és a display-en megjelenített, környezeti hőmérséklet
(MEGJ.: ez a hőmérséklet megfelel a kihelyezett szonda
által történő leolvasásnak, ha gépfelületi vezérlés van, míg
fali vezérlő és kicsatlakoztatott, kihelyezett szonda esetén
a belső szonda általi leolvasásnak).
■ “Páratartalom” regisztrálás: a szonda vezérlője által leolva-
sott, környezeti páratartalom a felhasznált hőmérsékletre
vonatkozóan
■ “Víz hőmérséklet” regisztrálás: a vonatkozó szonda (SW)
által leolvasott víz hőmérséklet
■ “P00” regisztrálás: “Vezérlő konfiguráció” paraméter
■ “Aktív t. Setpoint” regisztrálás: a szabályozásra felhasznált
setpoint
■ “T. Felhasználó Setpoint” regisztrálás: a felhasználó által
beállított setpoint (eltávolodhat az aktív setpoint-tól az
economy logikák…vagy az felügyelő setpoint használata
miatt)
■ “LCD verzió” regisztrálás : meghatározza a vezérlő típusát
és a betelepített szoftver verziót (0xHHSS: HH: ASCII
karakter, SS: sw verzió)

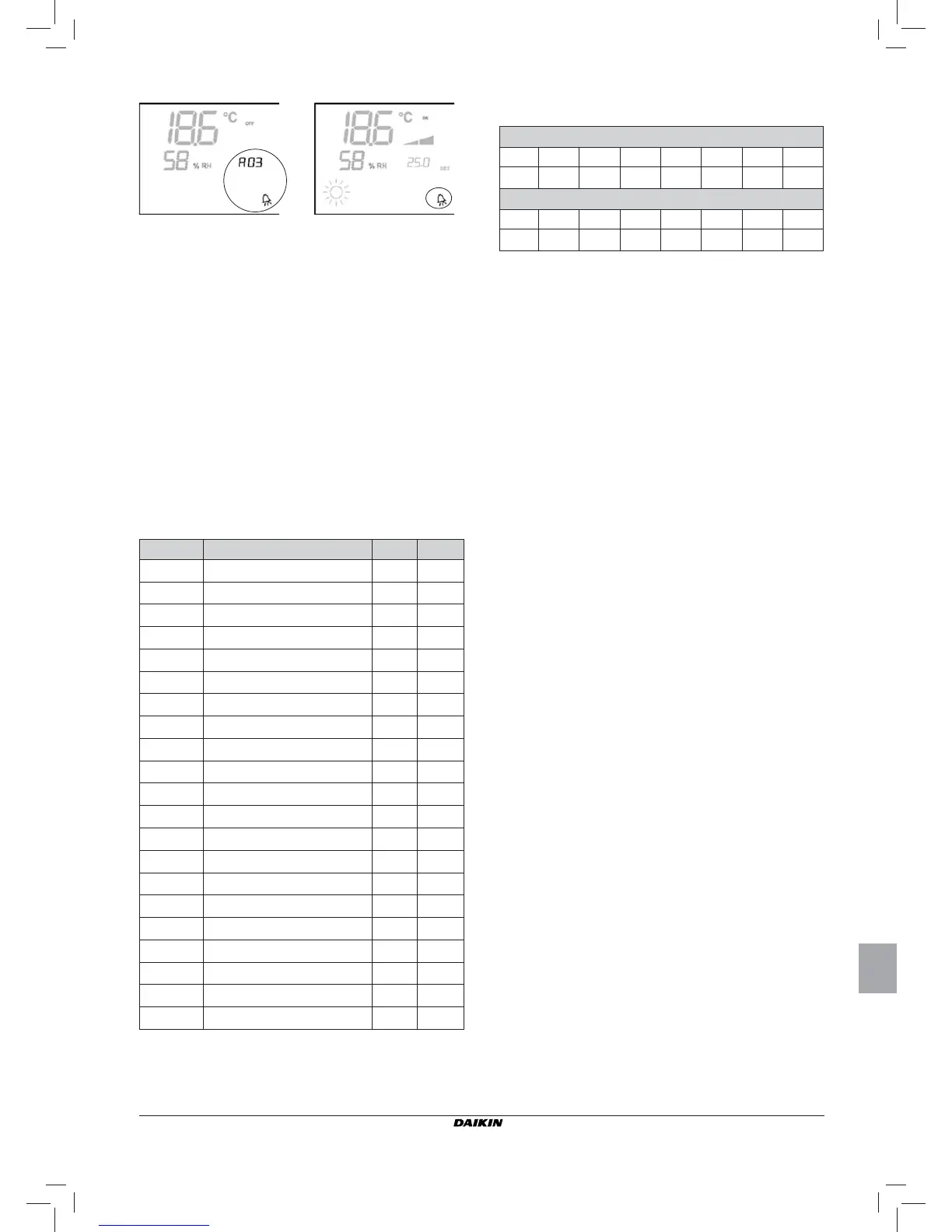

NEM SÚLYOS VÉSZJELZÉSEK
■
Cod. A03 = víz hőmérsékleti szonda hiba
■ Cod. A04 = külső nedvességmérő szonda hiba (csak ha
beépített, kihelyezett hőmérsékleti szonda)
■ Cod. A05 = belső nedvességmérő szonda hiba
MEGJ.: a vészjelzés kód csak kikapcsolt termosztát esetén
kerül megjelenítésre.
MODBUS
A vezérlőben megvalósított protokoll Modbus RTU (9600, N,
8 2) az RS485-n
MEGVALÓSÍTOTT FUNKCIÓK
■ 0x03 : Read Holding Registers
■ 0x04 : Read Input Registers
■ 0x10 : Write Multiple registers
MEGVALÓSÍTOTT KIVÉTELEK
Exception Code 02: Invalidate data address
FELÜGYELŐ PARAMÉTERLISTA
CÍM REGISZTRÁLÁS TÍPUS M.
0
Állapotok R -
1
Sebesség R -
2
Levegõ hõmérséklet R [°C/10]
3
Páratartalom R %
4
Víz hõmérséklet R [°C/10]
5
P00: Konfi guráció R -
6
P05: Konfi g. DIN R -
7
T. Aktív Setpoint R [°C/10]
8
T. Felhasználó Setpoint R [°C/10]
9
LCD verzió R -
50
1. Digitálisok R/W -
51
- R/W -
52
Setpoint - Hûtés R/W [°C/10]
53
Setpoint - Fûtés R/W [°C/10]
54
Minimum Setpoint – Hûtés R/W [°C/10]
55
Maximum Setpoint – Hûtés R/W [°C/10]
56
Minimum Setpoint – Fût. R/W [°C/10]
57
Maximum Setpoint – Fût. R/W [°C/10]
58
Sebesség R/W -
59
Economy javítás R/W [°C/10]
Termosztát OFF Termosztát ON
