BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV
10
FWEC2
Advanced electronic controller
FC66002764

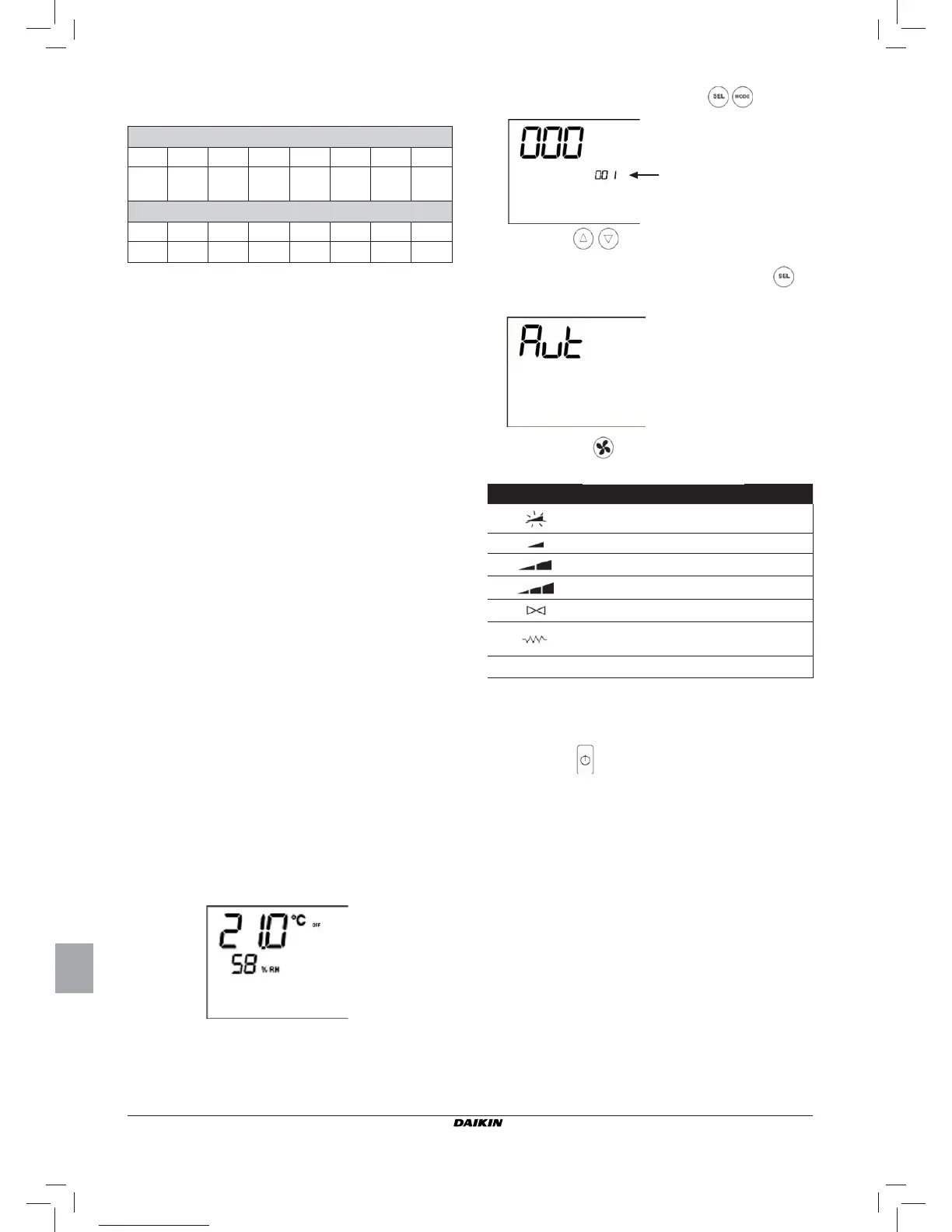

■ Nyomja be egyidejűleg a billentyűket
■ Használja a billentyűket a display értékének mó-
dosításához addig, amíg az autodiagnózishoz szükséges
jelszó (030) értékét el nem éri, majd nyomja be a .
A következő képernyő jelenik meg:
■ Nyomja be a
billentyűt a termosztát különféle
kimeneteinek egymás utáni bekapcsolásához.
Jel Működés Szorítók
Szuperminimum Sebesség N-V0
Minimum sebesség N-V1
Közepes sebesség N-V2
Maximum sebesség N-V3
Szelep N-Vc
Fűtőelem
Második szelep
N-Vh
Semmilyen jel semmilyen aktív kimenet
Egyenként meg lehet vizsgálni az elektronikus ellenőrzés
kimeneteit, megfigyelve a vonatkozó komponenseket (szelep,
ventillátor..) vagy leellenőrizve egy 230 V-os feszültség jelen-
létét a megfelelő szorítóknál.
■ Nyomja be a
billentyűt az autodiagnózis eljárásól való
kilépéshez (Néhány perc eltelte után a termosztát egyébként
automatikusan kilép).
OLVASÁSI/ÍRÁSI REGISZTRÁLÁSOK LEÍRÁSA [R/W]
■ “1. Digitálisok” regisztrálása:
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
En.Vel
En.Min/
Max
En.Set En.MinT En.ECO En.RE En.S/W
En.On/
Off
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
- - Lock MinT Eco RE S/W On/Off
- On/Off: felügyelő On/Off
- S/W: Felügyelő üzemmód (0: Hűtés, 1: Fűtés)
- RE: felügyelő Ellenállás kiválasztása
- Eco: felügyelő Economy aktiválása
- MinT.: felügyelő Minimum Hőmérséklet ellenőrzés
aktiválása
- Lock: billentyűzet reteszelése (0: nem reteszelt, 1: reteszelt)
- En.On/Off :felügyelő On/Off ellenőrzés engedélyezése
- En.S/W: felügyelő üzemmód ellenőrzés engedélyezése
- En.RE: felügyelő Elektromos Ellenállás kiválasztás
engedélyezése
- En.ECO: felügyelő economy aktiválás engedélyezése
- En.MinT: felügyelő Minimum Hőmérsékleti logika
kiválasztás engedélyezése
- En.Set: felügyelő setpoint kényszerítés engedélyezése
- En.Min/Max: felügyelő setpoint értékküszöbök engedélyezése
- En.Vel: felügyelő ventillátor sebesség kiválasztás
engedélyezése
■ “Setpoint - hűtés” regisztrálás: felügyelő setpoint a Hűtés
üzemmódhoz
■ “Setpoint - Fűtés” regisztrálás: felügyelő setpoint a Fűtés
üzemmódhoz
■ “Minimum Setpoint – Hűt. “ regisztrálás: alsó határ setpoint-
hoz hűtésnél
■ “Maximum Setpoint - Hűt. “ regisztrálás: felső határ setpoint-
hoz hűtésnél
■ “Minimum Setpoint - Fűt. “ regisztrálás: alsó határ setpoint-
hoz fűtésnél
■ “Maximum Setpoint - Fűt. “ regisztrálás: felső határ setpoint-
hoz fűtésnél
■ “Sebesség” regisztrálás: felügyelő ventillátor sebesség
kiválasztása
■ “Economy Javítás” regisztrálás: setpoint javítás felügyelő
economy esetén (ezt a javítást elveszi vagy hozzáadja a
setpoint-hoz a működési módozat alapján)
AUTODIAGNÓZIS ELJÁRÁS
Ez az eljárás lehetővé teszi az egyes vezérlő-kimenetek helyes
működésének vizsgálatát.
Ezen eljárás végrehajtásához kövesse az alábbiakban feltün-
tetett előírásokat.
■ Állítsa az Off módba a termosztátot
001 szint::
jelszó beírásaI
