Danfoss Air a2 Installation Guide

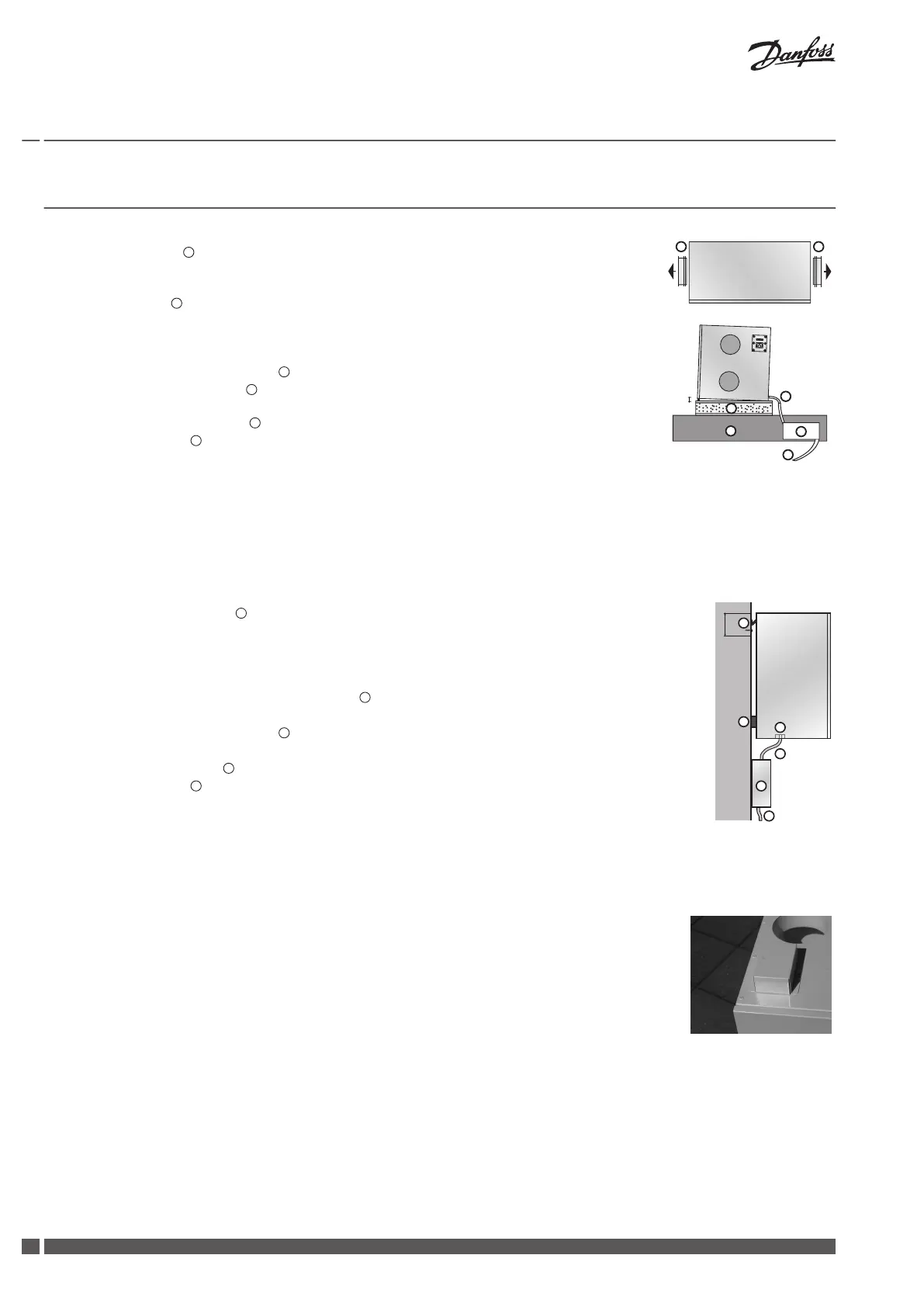

3 Installation af Air Units
Loftsenhed a² og a³
1. Træk studsene ud
1
. Løft aldrig anlægget i studsene, da det kan skade anlægget.*
2. Vend studsene om, og monter dem vha. de medfølgende pladeskruer (til skruemaskine, brug
laveste momentindstilling).
3. Lav en platform
2
til enheden af 16 mm-krydsfiner eller MDF-plader omkring 50 mm-mur-
batts.
4. Beregn 60 cm fri plads foran enheden, så der sikres adgang i forbindelse med service.
5. Sørg for, at enheden monteres med et lille bagfald.
6. Der skal altid monteres en vandlås
5
til enheden (bestilles separat).
7. Monter vandlåsen på spæret
4
under enheden, eller monter den i rummet under loftsrum-
met.
8. Forbind vandlåsen til et afløb
6
.
9. Kondensledningen
3
skal være isoleret, hvor der er risiko for frost.
10. Forbind slangen til kondensudløbsstudsen på enheden. Før den tilsluttede slange til afløb,
og sørg for en hældning på min. 1 cm/meter.
11. Fjern frontpanelet og skumfronten, fyld kondensbakken, kontroller afløbsfunktionen og saml
fronten igen.
* Løftes anlægget i studsene kan der opstå utæthed mellem stålkabinet og polystyrenkernen. Utæthe-
den kan udbedres ved at fuge studsene indefra med en akrylbaseret tætningsmasse.
1
2
3
4
5
6
1
1 cm
Vægenhed w¹ og w²
1. Placer monteringsbeslaget
1
på den ønskede placering på væggen (75 mm fra bunden af
beslaget til toppen af enheden), mærk af og bor huller. Anvend skruer, der er egnet til væg-
overfladen (skruer medfølger ikke).
2. Sørg for, at beslaget er monteret fuldstændigt i vatter.
3. Hæng enheden på beslaget.
4. Monter de selvklæbende gummiafstandsstykker
2
på den nederste, bagerste bagplade.
5. Beregn 60 cm fri plads foran enheden, så der sikres adgang i forbindelse med service.
6. Der skal altid monteres en vandlås
3
til enheden (bestilles separat).
7. Monter vandlåsen på væggen under enheden.
8. Slut vandlåsen til afløbet
5
i bunden af enheden.
9. Kondensledningen
4
skal være isoleret, hvor der er risiko for frost.
10. Forbind slangen til kondensudløbsstudsen på enheden. Før den tilsluttede slange til afløb,
og sørg for en hældning på min. 1 cm/meter.
11. Fjern frontpanelet og skumfronten, fyld kondensbakken, kontroller afløbsfunktionen og saml
fronten igen.
75 mm
1
2
3
4
5
6
Væganlæg w¹
For at overholde sikkerhedsstandarderne og undgå risikoen for funktionsfejl, skal det medfølgen-
de beskyttelsesskjold monteres oven på w¹-enheden, så det dækker forbindelsespladen.
Installationsvejledning Danfoss Air ventilationsanlæg
VIEWB301 Danfoss Heating Solutions
20

Danfoss Air a2 Specifications

General

Protection Class	IP44
Type	Axial
Mounting	Wall
Voltage	220-240 V
Operating Temperature	-20°C to +40 °C
Power Supply	AC
