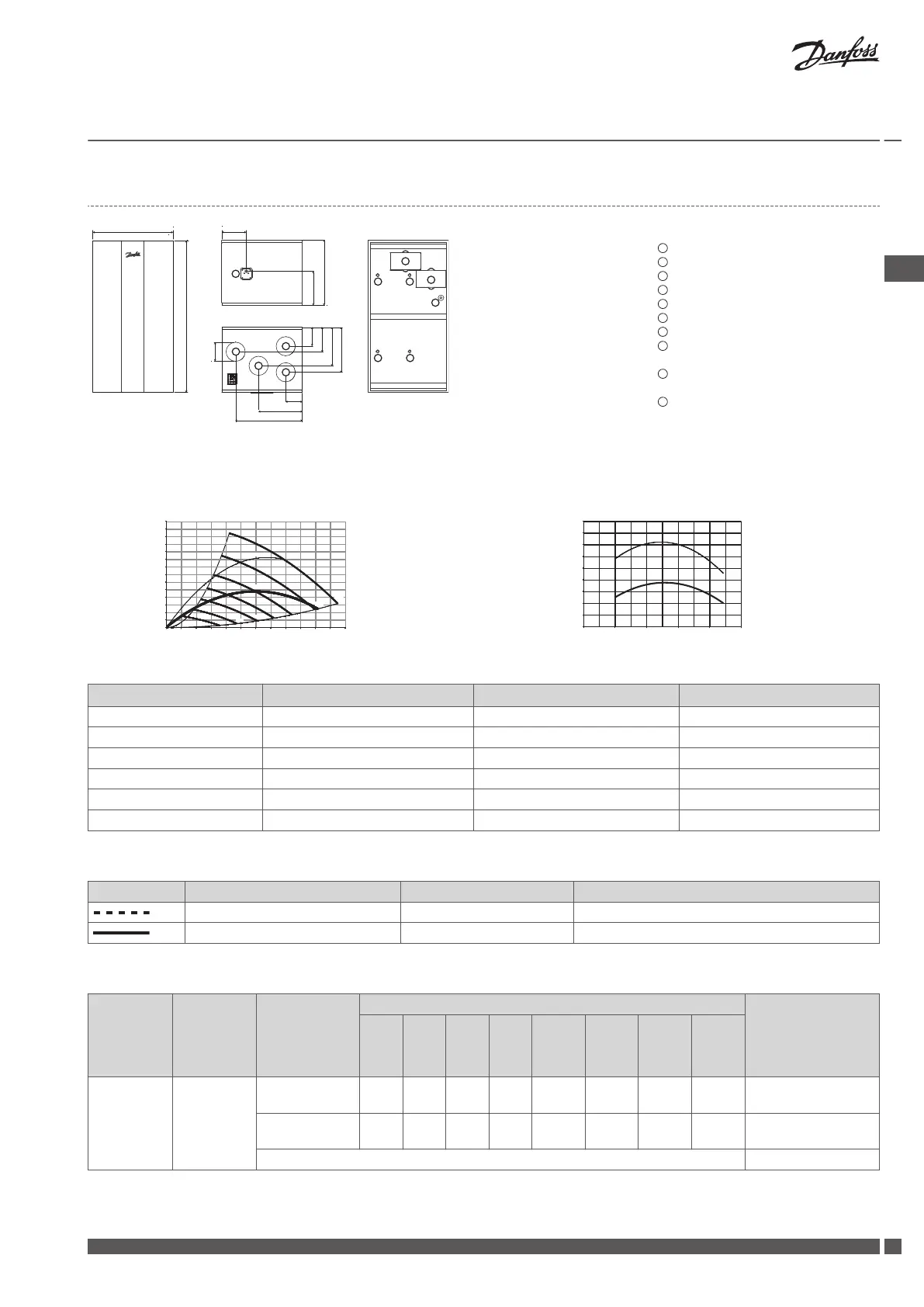

Danfoss Air a2 Installation Guide

8.3 Centrala w¹
530
1005
108
287
438
125
161
254
296
125
430
224
160
1
2
3
4
5
6
7
89
98
10
1
Powietrze nawiewane
2
Powietrze wywiewane
3
Powietrze usuwane do otoczenia
4
Powietrze świeże
5
Odpływ kondensatu
6
Filtr powietrza wywiewanego
7
Filtr powietrza nawiewanego
8
Ciśnienie różnicowe powietrza wywie-
wanego
9
Ciśnienie różnicowe powietrza nawie-
wanego
10
Przycisk resetu filtra
Ciężar urządzenia: 32 kg
Wydajność Sprawność temperaturowa
Ciśnienie [Pa] η [%]
85%
70%
58%
46%
33%
21%
*0.45 W/m³/h
1000 J/m³
350
300
250
200
150
100
50
0
0 50 100 150 200 250 300
100%
Przepływ [m³/h]
84%
85%
86%
87%
88%
89%
90%
91%
92%
93%
0 50 100 150 200 250
Przepływ [m³/h]
* 0,45 W/m³/h = Wymagania dla domów pasywnych.
Przepływ [m³/h] Pinst. [Pa] SFP [J/m³] P
1
łączn. [W]
100 35 588 16
100 55 682 19
140 60 710 28
140 70 759 30
180 70 798 40
180 100 945 47
Tab. 9: Wydajność dla centrali w¹
Powietrze wywiewane Świeże powietrze
t = 21°C RH = 52% t = 5°C RH = 80% z kondensacją i nierównowagą 5%
t = 25°C RH < 27% t = 5°C wg EN308
Tab. 10: Sprawność temperaturowa dla centrali w¹
Przepływ
[m³/h]
Ciśnienie
[Pa]
Zmierzone na
Pasmo częstotliwości [Hz], moc akustyczna Lw(A) [dB(A)] Ciśnienie akustycz-
ne Lp(A) (dla po-
mieszczenia stan-
dardowego*)
[dB(A)]
63 125 250 500 1000 2000 4000 8000
126 70
Kanał powietrza
nawiewanego
20 30 41 42 38 30 19 18
Kanał powietrza
wywiewanego
18 30 41 41 30 26 18 18
Obudowa 47
Instrukcja montażu Centrale Danfoss Air
Danfoss Heating Solutions VIEWB349
63
PL .

Danfoss Air a2 Specifications

General

Protection Class	IP44
Type	Axial
Mounting	Wall
Voltage	220-240 V
Operating Temperature	-20°C to +40 °C
Power Supply	AC
