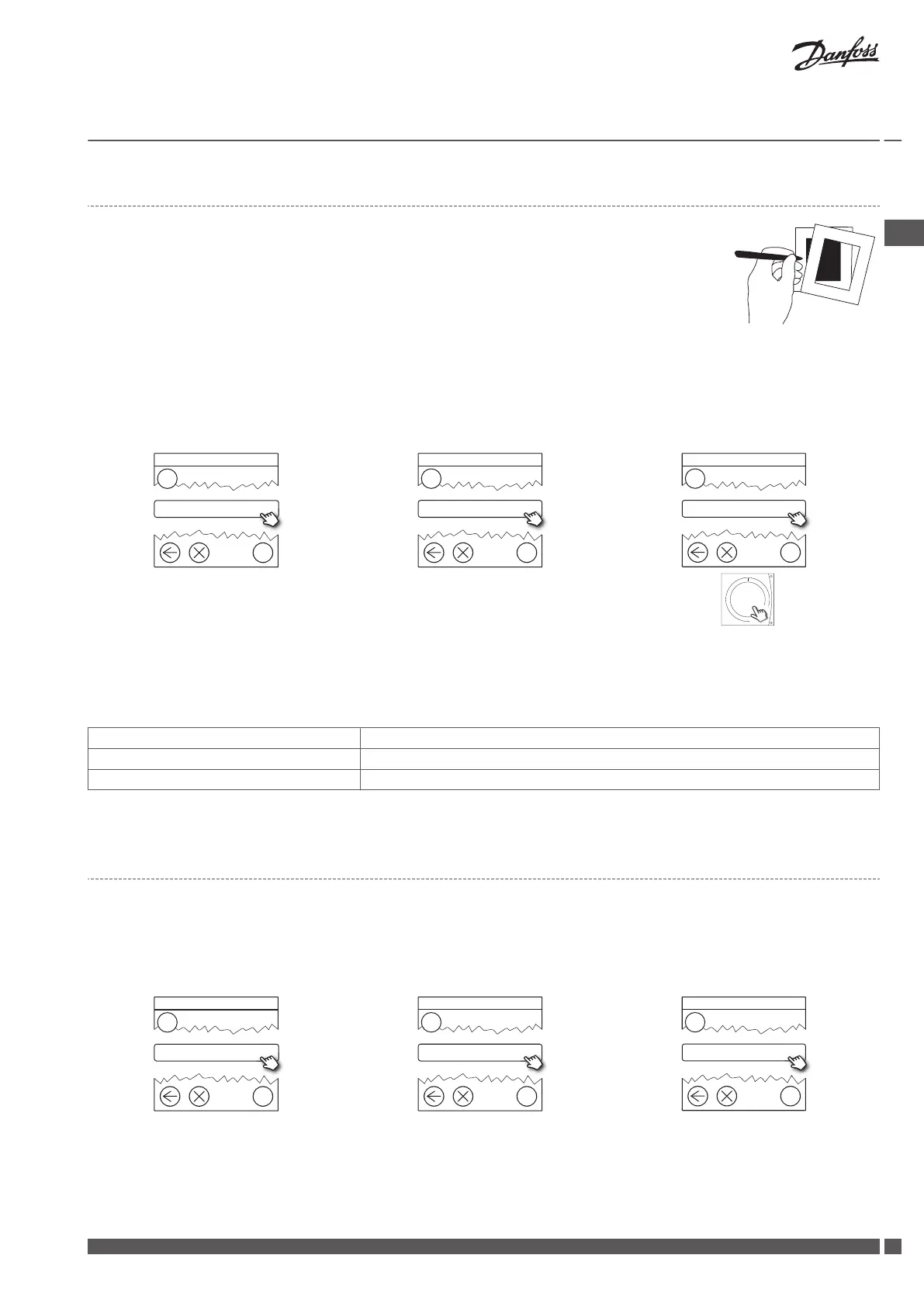

5.2 Verbinden der Air Unit mit dem Danfoss Link™ CC, drahtlose Einbindung
▪
Die Frontabdeckung des Danfoss Link™ CC vorsichtig an den Kanten abziehen.
▪
Halten Sie den SETUP-Stift 3 Sekunden gedrückt, um in den Servicebereich zu gelangen.
Hinweis!
▪
Die Air Unit muss dem Netzwerk als Wartungsgerät hinzugefügt werden. Weitere Informationen zur Netz-werkeinbindung finden Sie in
der Installationsanleitung des Danfoss Link™ CC.
▪
Fügen Sie die jeweiligen Signalverstärker (CF-RU) hinzu, BEVOR sie die Air Unit dem Drahtlosnetzwerk hinzufügen.
?
1
Wartungsoptionen
Räume und Geräte
räte
?
2
Räume und Geräte
Wartungsgeräte hinzufügen
füge
n
?
3
Wartungsgerät hinzufügen
Registrierung beginnen
nne
n
Klicken Sie hier auf den CCM, um die Air
Unit hinzuzufügen
Hinweis! Während der Installation ist darauf zu achten, dass der Abstand zwischen Danfoss Link™ CC und CCM nicht mehr als 1,5 m beträgt.
Grüne LED blinkt langsam
CCM-Modul wurde nicht mit dem Danfoss Link™ CC verbunden
Grüne LED leuchtet dauerhaft CCM-Modul ist jetzt mit dem Danfoss Link™ CC verbunden
Rote LED blinkt 5 Mal langsam Verbindungsaufbau fehlgeschlagen
Tab. 2: Blinkcodes der LED am CCM
5.3
Durchführung eines Netzwerktests nach dem Hinzufügen eines neuen Geräts
Führen Sie nach Abschluss der Installation einen Netzwerktest durch, um die stabile Kommunikation zwischen dem Danfoss Link™ CC
und sämtlichen hinzugefügten Geräten zu prüfen.
Hinweis! Montieren Sie den Danfoss Link™ CC in seiner endgültigen Position und führen Sie dann den Netzwerktest durch.
?
1
Wartungsoptionen
Status und Diagnose
nose
?
2
Status und Diagnose
Netzwerk
?
3
Status Drahtlosnetzwerk
Netzwerktest starten
en
Danfoss Link CC prüft zuerst die 230V-Geräte und im Anschluss die batteriebetriebenen Geräte. Um den Test der Batteriegeräte zu be-
schleunigen, drücken Sie die mittlere Taste. Befolgen Sie die Anweisungen auf dem Bildschirm. Wenn beim Netzwerktest keine Fehler
auftreten, verlassen Sie das Servicemenü. Wenn der Netzwerktest langsam verläuft, folgen Sie der Menüführung des Danfoss Link™ CC.
Installationshandbuch
Danfoss Air Units
Danfoss Heating Solutions VIEWB303
39
