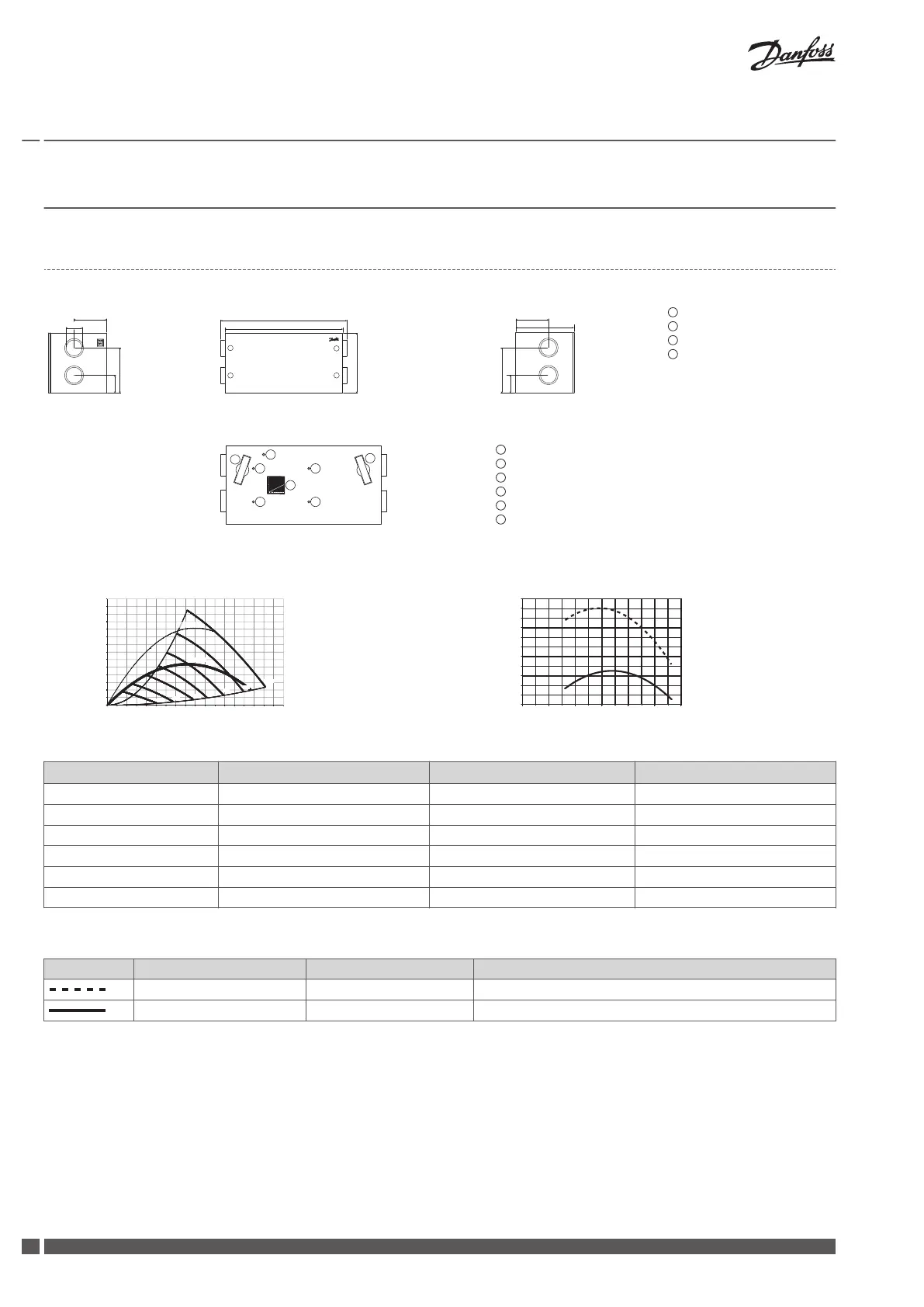

Danfoss Air a2 Installation Guide

8 Technische Spezifikationen
8.1 Air Unit a²
Abmessungen
450
325
177
160
1263
1180
600
1
2
3
4
580
450
325
177
1
Außenluft
2
Fortluft
3
Abluft
4
Zuluft
Gewicht der Einheit: 52 kg
Vorderansicht (ohne Frontplatte)
1
2
3
4
5
6
6
5
1
Filter, Abluft
2
Filter, Zuluft
3
Volumenstromdiagramm (zum Einregulieren)
4
Filterrückstelltaste
5
Differenzdruck für Abluft
6
Differenzdruck für Zuluft
Nennleistung Wärmerückgewinnungsgrad
Druck [Pa] η [%]
100%
85%
1000 J/m³
70%
58%
46%
33%
21%
350
300
250
200
150
100
50
0
0 50 100 150 200 250 300 350 400 450
*0.45 W/m³/h
Luftmenge [m³/h]
83%
84%
85%
86%
87%
88%
89%
90%
91%
92%
93%
94%
0 50 100 150 200 250 300
Luftmenge [m³/h]
* 0,45 W/m³/h = „Passiv-Haus“-Anforderungen.
Luftmenge [m³/h] Pext. [Pa] SFP [J/m³] P
1
tot. [W]
160 50 615 27
220 70 728 44
220 100 854 52
260 70 783 57
260 100 894 65
300 90 936 78
Tab. 3: Nennleistung für a²-Gerät
Abluft Frischluft
t = 21 °C RH = 36 % t = -3 °C RH = 80 % mit Kondensation und 5 % Ungleichgewicht
t = 25 °C RH < 27 % t = 5 °C wie gem. EN 308
Tab. 4: Wärmerückgewinnungsgrad für a²-Gerät
Installationshandbuch
Danfoss Air Units
VIEWB303 Danfoss Heating Solutions
42

Danfoss Air a2 Specifications

General

Protection Class	IP44
Type	Axial
Mounting	Wall
Voltage	220-240 V
Operating Temperature	-20°C to +40 °C
Power Supply	AC
