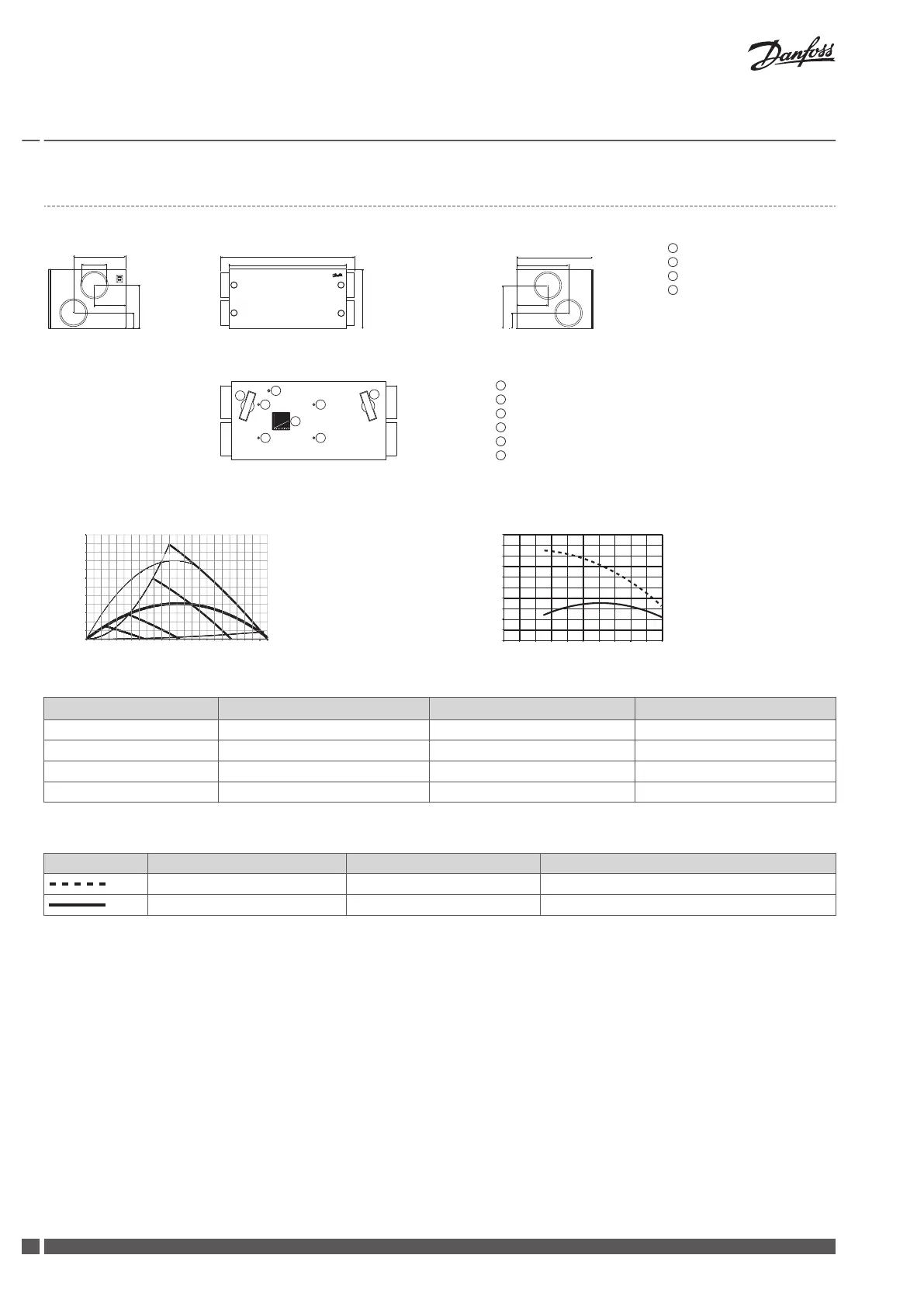

Danfoss Air a2 Installation Guide

8.2 a³-enhed
Dimensioner
250
440
160
528
318
1180
1342
600
1
2
3
4
780
440
160
528
318
1
Udeluft
2
Afkastluft
3
Udsugning fra rum
4
Indblæsning
Enhedens vægt: 67 kg
Set forfra (uden frontpanel)
1
2
3
4
5
6
6
5
1
Filter, udsugning fra rum
2
Filter, indblæsning
3
Flowdiagram (til indregulering)
4
Reset-knap til filter
5
Differenstrykudtag for udsugning fra rum
6
Differenstrykudtag for indblæsning til rum
Kapacitet Virkningsgrad
Eksternt tryk [Pa] η [%]
40%
56%
82%
100%
1000 J/m³
300
250
200
150
100
50
0
0 50 100 150 200 250 300 350 400 450 500 550 600
*0.45 W/m³/h
Luftmængde [m³/h]
80%
81%
82%
83%
84%
85%
86%
87%
88%
89%
90%
0 50 100 150 200 250 300 350 400 450 500
Luftmængde [m³/h]
* 0,45 Wh/m³ = "Passiv Haus"-krav
Luftmængde [m³/h] Pext. [Pa] SEL [J/m³] P
1
tot. [W]
200 70 787 44
350 70 835 81
450 70 973 122
350 100 1000 97
Tab. 6: Kapacitet for a³-enhed
Udsugning fra rum Udeluft
t = 21 °C RH = 36 % t = -3 °C RH = 80 % med kondens og 5 % ubalance
t = 25 °C RH < 27 % t = 5 °C iht. EN308
Tab. 7: Luftkonditioner for virkningsgrader for a³-enhed
Installationsvejledning
Danfoss Air ventilationsanlæg
VIEWB301 Danfoss Heating Solutions
28
