Danfoss Air a2 Installation Guide

5 Podłączanie do panelu centralnego Danfoss Link™ CC

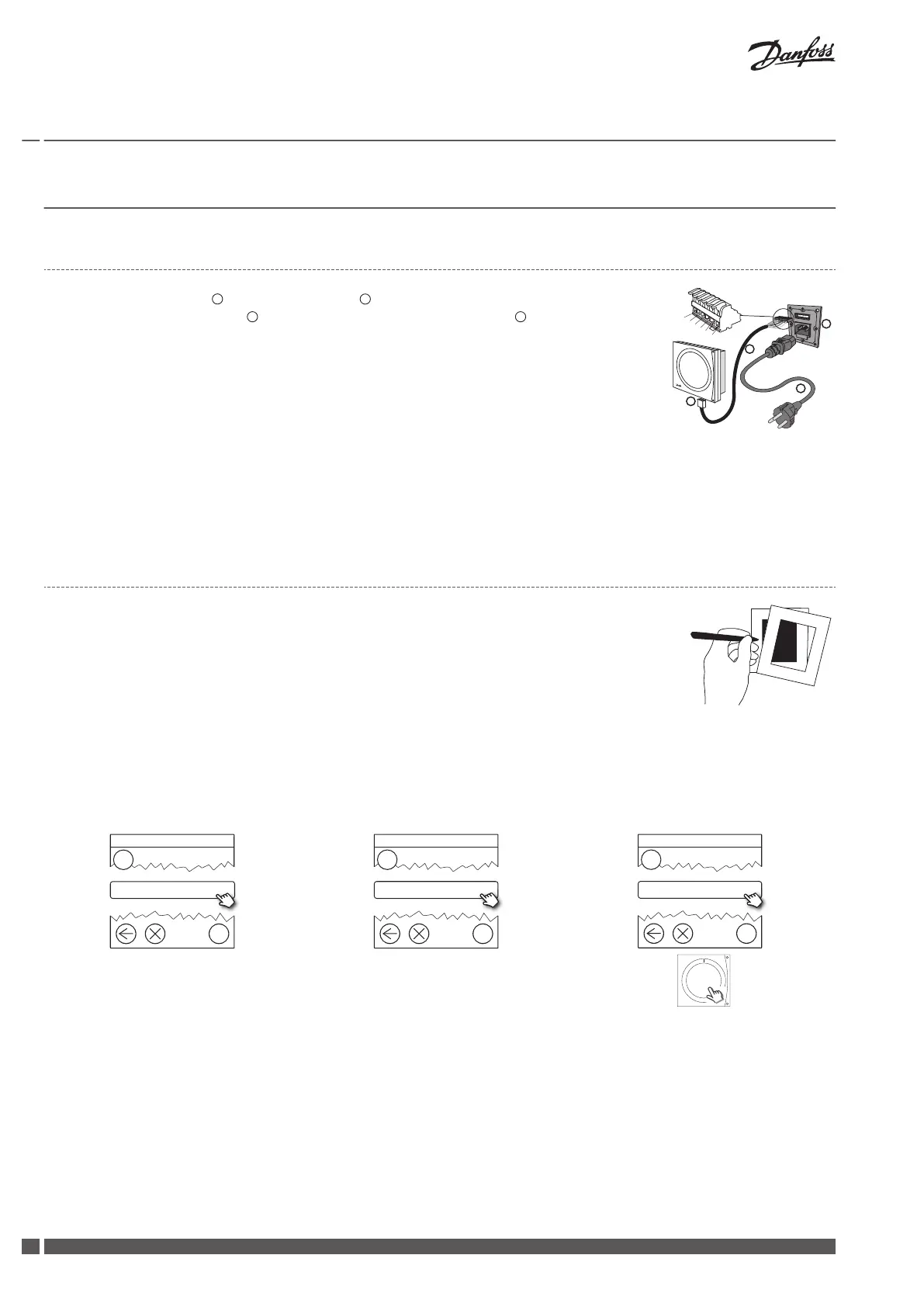

5.1 Podłączanie sterownika Air Unit do panelu centralnego Danfoss Link™ CC, instalacja fizyczna
1. Podłącz kabel zasilania
4
do centrali Danfoss Air
3
.
2. Wepnij kabel komunikacyjny
2
pomiędzy modułem komunikacyjnym CCM
1
a złączem w
centrali.
3. Jeśli to możliwe, należy ustawić moduł komunikacyjny CCM w pobliżu gniazda sieci Ether-
net w celu podłączenia do komputera PC w przyszłości.
4. Jeżeli zestaw zawiera akcesoria (układ podgrzewania elektrycznego, układ dogrzewania
elektrycznego, nagrzewnicę wodną lub nagrzewnicę geotermalną), należy wyjąć pin z zaci-
sku 5 i 6 (patrz także instrukcje dołączone do akcesoriów).
5. Centrala Danfoss Air jest gotowa do dodania w panelu centralnym Danfoss Link™ CC.
1
2
3
4
5
6
1
2
3
4
Połączenia kabla komunikacyjnego:
1. Biały/pomarańczowy, 2. Pomarańczowy, 3. Czarny, 4. Biały/niebieski, 5. Niebieski, 6. Czarny
Uwaga: Kabel komunikacyjny można przedłużyć maksymalnie do 200 m. W tym celu należy użyć kabla ekranowanego z podwójną skrętką
dwużyłową o wymiarze 22 lub 24 AWG.
5.2 Podłączanie centrali Danfoss Air do panelu centralnego Danfoss Link™ CC, włączenie bezprzewodowe
▪
Zdejmij przednią pokrywę panelu centralnego Danfoss Link™ CC, delikatnie ją podważa-
jąc, chwytając i ciągnąc blisko krawędzi obudowy.
▪
Naciśnij i przytrzymaj pin SETUP przez 3 sekundy, aby wejść do obszaru serwisowego.
Uwaga:
▪
Centrala Danfoss Air musi zostać dodana do sieci jako urządzenie serwisowe. Dalsze instrukcje dotyczące rejestracji do sieci można zna-
leźć w instrukcji montażu panelu centralnego Danfoss Link™ CC.
▪
Wszelkie dedykowane transmitery (CF-RU) należy dodać PRZED dodaniem centrali Danfoss Air do sieci bezprzewodowej.
?
1
Opcje serwisowe
Pomieszczenia i urządzenia
dzenia
?
2
Pomieszczenia i urządzenia
Dodaj urządzenia serwisowe
wisowe
?
3
Dodaj urządzenie serwisowe
Rozpocznij rejestrację
acj
ę
Kliknij tutaj na module komunikacyjnym
CCM, aby dodać centralę Danfoss Air.
Uwaga: Podczas instalacji odległość między panelem centralnym Danfoss Link™ CC a modułem komunikacyjnym CCM nie może przekraczać
1,5 m.
Instrukcja montażu
Centrale Danfoss Air
VIEWB349 Danfoss Heating Solutions
56
