Air Dial Link Test
Inden Air Dial monteres permanent, skal der udføres en linktest for at sikre, at sendeforholdene er tilstrækkelige for den nødvendige
placering:
1. Tryk på Air Dial-knappen i 5 sekunder for at få adgang til Servicemenuen(Servicemenuen er synlig i en time).
2. Vælg funktionen Link Test.
3. Funktionen viser, om sendeforholdene er tilstrækkelige.
4. Hvis link testen ikke lykkes, skal du se fejlfinding.

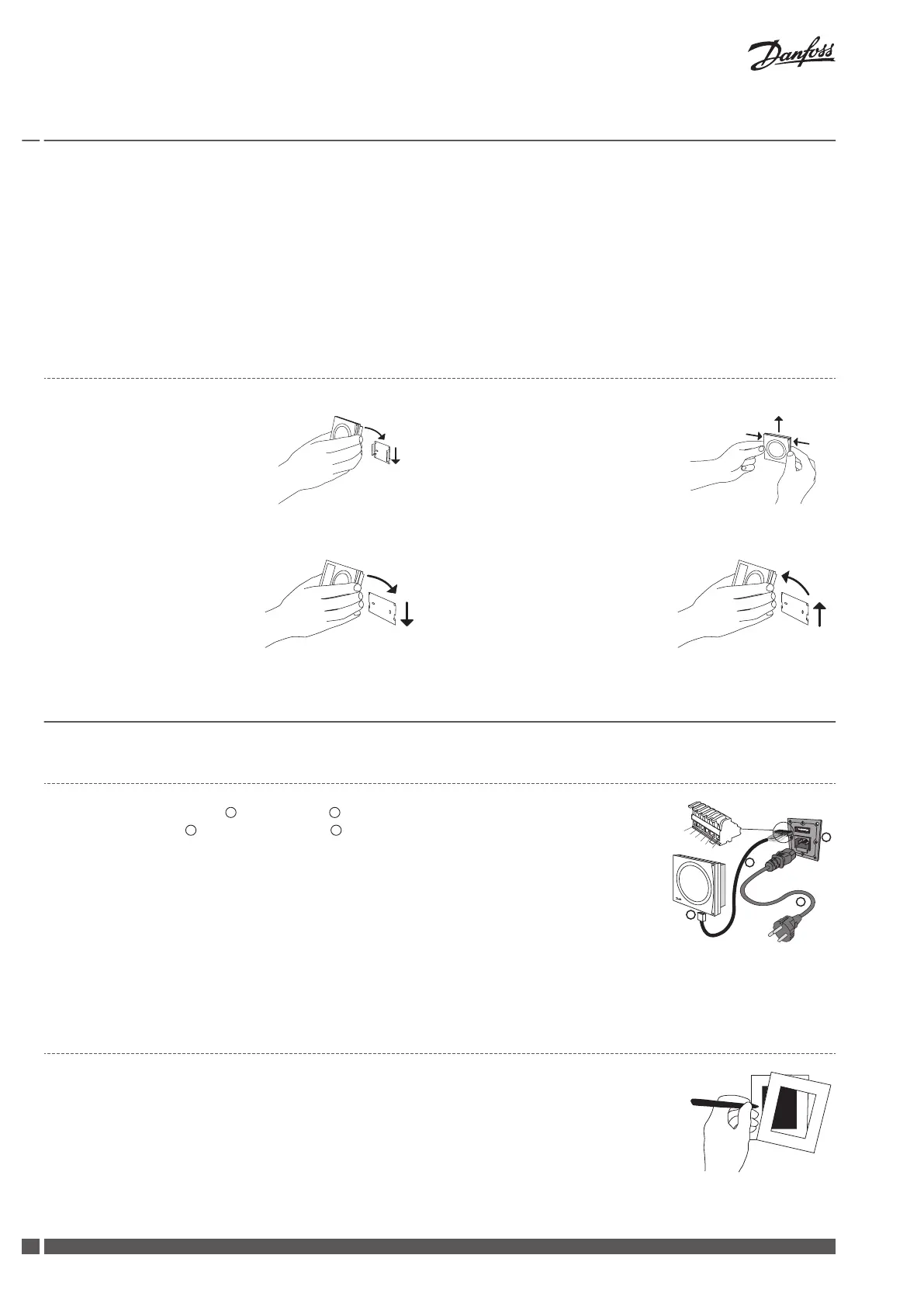

4.4 Montering og afmontering af CCM-modul og Air Dial
CCM-modul
Montering:
1. Placer CCM-modulet på væg-
beslaget.
2. Tryk nedad for at klikke CCM
på plads.
Afmontering:
1. Tryk de to paler på siden ind.
2. Træk CCM opad.
Air Dial
Montering:
1. Placer Air Dial på vægbesla-
get.
2. Tryk nedad for at klikke Air
Dial på plads.
Afmontering:
1. Løft Air Dial op.
2. Træk Air Dial væk.
5 Tilslutning til Danfoss Link™ CC
5.1 Tilslutning af Air-enheden til Danfoss Link™ CC, fysisk installation
1. Slut forsyningsledningen
til Air-enheden
.
2. Tilslut CCM-kablet
mellem CCM-modulet
og Air-enheden.
3. Hvis det er muligt, skal CCM-modulet placeres tæt på en ethernet-forbindelse for senere
tilslutning til en PC.
4. Hvis der findes tilbehør (elforvarme, eleftervarme, vandvarmeflade eller geotermisk flade)
skal lusen på klemme 5 og 6 fjernes (se også vejledningen, der følger med tilbehøret).
5. Air-enheden er nu klar til at blive tilføjet til Danfoss Link™ CC.
Stik på CCM-kablet:
1. Hvid/orange, 2. Orange, 3. Sort, 4. Hvid/blå, 5. Blå, 6. Sort
Bemærk! CCM-kablet kan forlænges til op til 200 m. Brug skærmet kabel på 22 eller 24 AWG med 2 x parsnoet.
5.2 Tilslutning af Air-enheden til Danfoss Link™ CC, trådløs tilslutning
▪
Fjern frontpanelet på Danfoss Link™ CC ved forsigtigt at trække det af. Træk nær kanter-
ne af panelet.
▪
Tryk på knappen Setup i tre sekunder for at åbne serviceområdet.
Installationsvejledning Danfoss Air ventilationsanlæg
