Danfoss Air a2 Installation Guide

3 Montaż central Danfoss Air

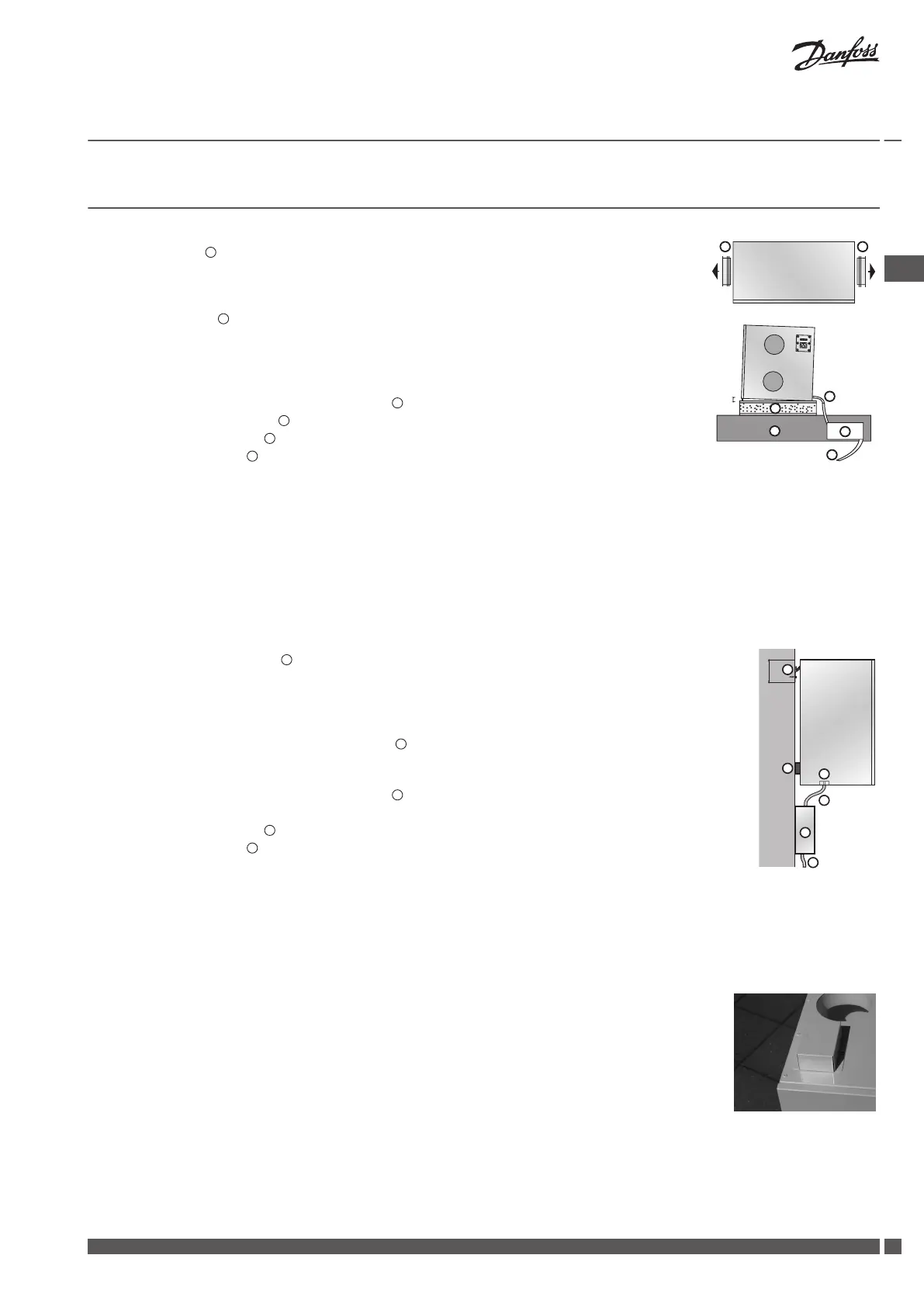

Centrale poziome a² oraz a³
1. Wyjmij króćce
1
. Nigdy nie podnoś urządzenia za króćce, gdyż może to spowodować uszko-
dzenie urządzenia.*
2. Obróć króćce i przymocuj je za pomocą dołączonych wkrętów samogwintujących (w przy-
padku użycia wiertarki elektrycznej zastosuj najniższy moment obrotowy).
3. Wykonaj podest
2
pod centralę ze sklejki lub płyty MDF o grubości 16 mm oddzielonych 50
mm izolacji.
4. Zachowaj ok. 60 cm wolnego miejsca od frontu centrali w celu zapewnienia dostępu serwiso-
wego.
5. Upewnij się, że urządzenie jest zamontowane z drobnym spadkiem w tył.
6. Do centrali musi być zawsze podłączony syfon
5
(dostępny osobno).
7. Zamontuj syfon na legarze
4
pod centralą lub w pomieszczeniu bezpośrednio pod strychem.
8. Podłącz syfon do spustu
6
.
9. Przewód kondensatu
3
należy zaizolować termicznie, jeżeli istnieje groźba jego zamarznię-
cia.
10. Podłącz wąż do króćca kondensatu w centrali. Poprowadź podłączoną rurę do odpływu ze
spadkiem przynajmniej 1 cm/m.
11. Zdejmij przednią obudowę i panel piankowy. Napełnij tacę kondensatu, sprawdź odpływ i
ponownie załóż przedni panel.
* Dopasowywanie urządzenia do króćców może spowodować wyciek między metalową obudową a
styropianowym rdzeniem. Wyciek można zlikwidować od wewnątrz urządzenia przez uszczelnienie
króćca i obudowy za pomocą uszczelniacza na bazie akrylu.
1
2
3
4
5
6
1
1 cm
Centrale pionowe w¹ i w²
1. Przyłóż wspornik mocujący
1
do ściany na właściwej wysokości (odległość między dołem
wspornika a wierzchem centrali wynosi 75 mm). Zaznacz i wywierć otwory w ścianie. Zastosuj
śruby odpowiadające rodzajowi ściany (nie znajdują się w zestawie).
2. Upewnij się, że wspornik mocujący leży idealnie poziomo.
3. Zawieś centralę na wsporniku.
4. Przymocuj samoprzylepne przekładki gumowe
2
do dolnej części tylnej płyty.
5. Zachowaj ok. 60 cm wolnego miejsca od frontu centrali w celu zapewnienia dostępu serwiso-
wego.
6. Do centrali musi być zawsze podłączony syfon
3
(dostępny osobno).
7. Zamontuj syfon na ścianie pod centralą.
8. Podłącz syfon do spustu
5
na spodzie centrali.
9. Przewód kondensatu
4
należy zaizolować termicznie, jeżeli istnieje groźba jego zamarznię-
cia.
10. Podłącz wąż do króćca kondensatu w centrali. Poprowadź podłączoną rurę do odpływu ze
spadkiem przynajmniej 1 cm/m.
11. Zdejmij przednią obudowę i panel piankowy. Napełnij tacę kondensatu, sprawdź odpływ i
ponownie załóż przedni panel.
75 mm
1
2
3
4
5
6
Centrala pionowa w¹
Aby uzyskać zgodność z normami bezpieczeństwa oraz uniknąć ryzyka nieprawidłowego działa-
nia, dostarczona osłona musi zostać zamocowana na górze centrali w¹ tak, aby przykrywała płytkę
złącza.
Instrukcja montażu Centrale Danfoss Air
Danfoss Heating Solutions VIEWB349
53
PL .
