Danfoss Air a2 Installation Guide

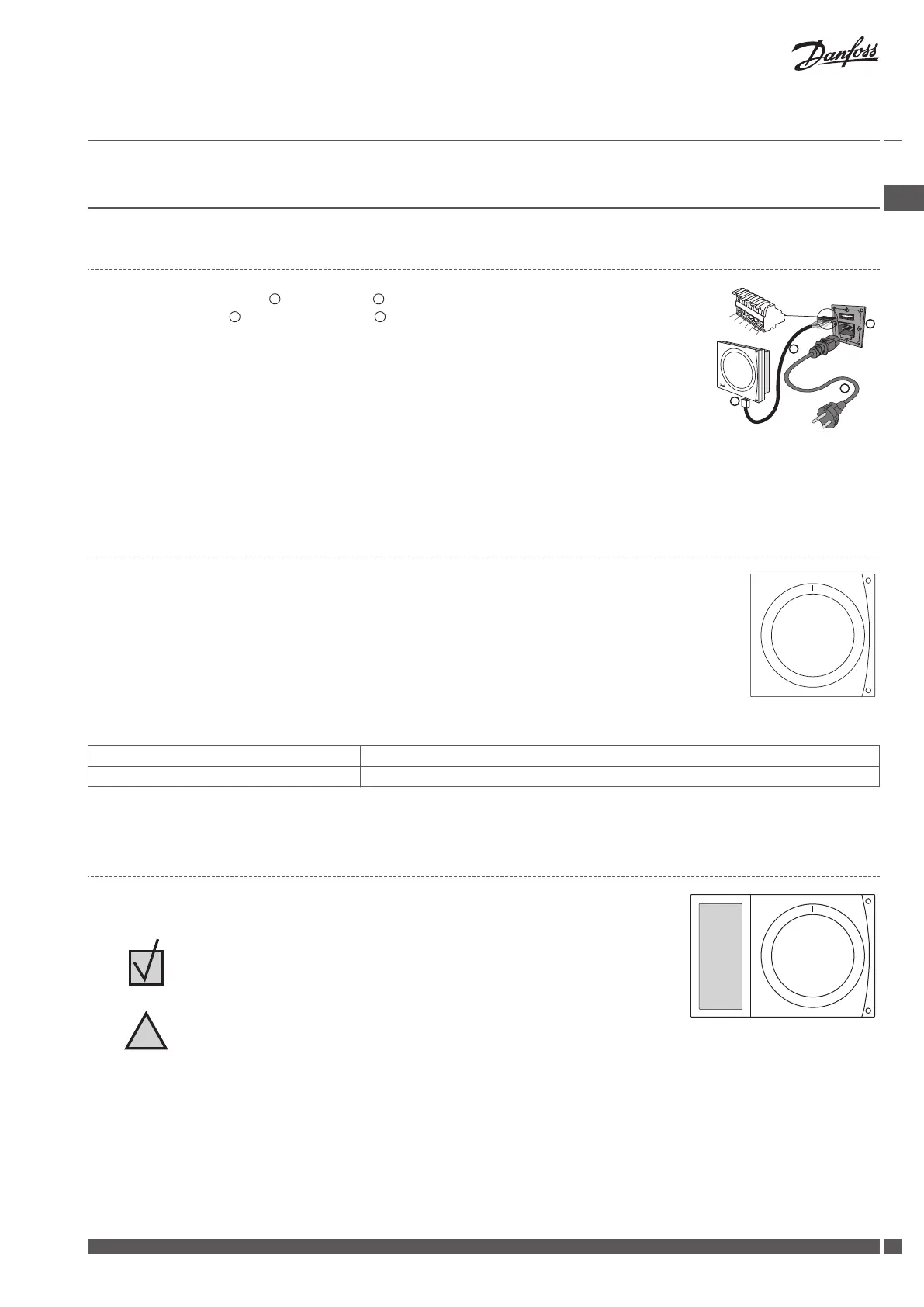

4 Installation af CCM-modul og Air Dial
4.1 Elektriske tilslutninger
1. Slut forsyningsledningen
4
til Air-enheden
3
.
2. Tilslut CCM-kablet
2
mellem CCM-modulet
1
og Air-enheden.
3. Kontroller signalet. Hvis det er for svagt, skal CCM-modulet placeret et andet sted, fx på
samme etage som Air Dial (se afsnittet Linktest af Air Dial).
4. Hvis det er muligt, skal CCM-modulet placeres tæt på en ethernet-forbindelse for senere
tilslutning til en pc.
5. Hvis der findes tilbehør (elforvarme, eleftervarme, vandvarmeflade eller geotermisk flade)
skal lusen på klemme 5 og 6 fjernes (se også vejledningen, der følger med tilbehøret).
1
2
3
4
5
6
1
2
3
4
Stik på CCM-kabelet:
1. Hvid/orange, 2. Orange, 3. Sort, 4. Hvid/blå, 5. Blå, 6. Sort
Bemærk! CCM-kabelet kan forlænges til op til 200 m. Brug skærmet kabel på 22 eller 24 AWG med 2 x parsnoet.
4.2 Trådløs forbindelse
Når CCM-modulet startes, vil den grønne lysdiode blinke langsomt. Dette angiver, at CCM-mo-
dulet ikke er tilsluttet Air Dial endnu.
For at tilslutte Air Dial sættes batterier i. Air Dial starter i installationstilstand og fører automatisk
installatøren gennem opsætningen.
1. Indstil sprog.
2. Opret netværk (tryk på knappen på CCM-modulet, og tryk derefter på Air Dial).
3. Indstil basistrin (opsætning af hovedluftmængde).
4. Afslut.
Grøn lysdiode lyser konstant Forbindelse etableret
Rød lysdiode blinker langsomt fem gange Forsøg på tilslutning mislykkedes, se afsnittet Fejlfinding.
Tab. 2: Mønstre for blinkende lysdioder på CCM
4.3
Air Dial
Air Dial har en integreret temperaturføler. For at sikre bedst mulig ydeevne skal Air Dial
placeres i henhold til følgende retningslinjer:
▪
Placer Air Dial 80-150 cm over gulvet.
▪
Placer Air Dial væk fra gardiner osv.
▪
Placer Air Dial, hvor temperaturen er repræsentativ.
!
▪
Placer ikke Air Dial på badeværelser.
▪
Air Dial må ikke placeres i direkte sollys.
▪
Air Dial må ikke placeres på en ydervæg.
▪
Air Dial må ikke placeres direkte over en varmekilde.
Installationsvejledning Danfoss Air ventilationsanlæg
Danfoss Heating Solutions VIEWB301
21
DK .

Danfoss Air a2 Specifications

General

Protection Class	IP44
Type	Axial
Mounting	Wall
Voltage	220-240 V
Operating Temperature	-20°C to +40 °C
Power Supply	AC
