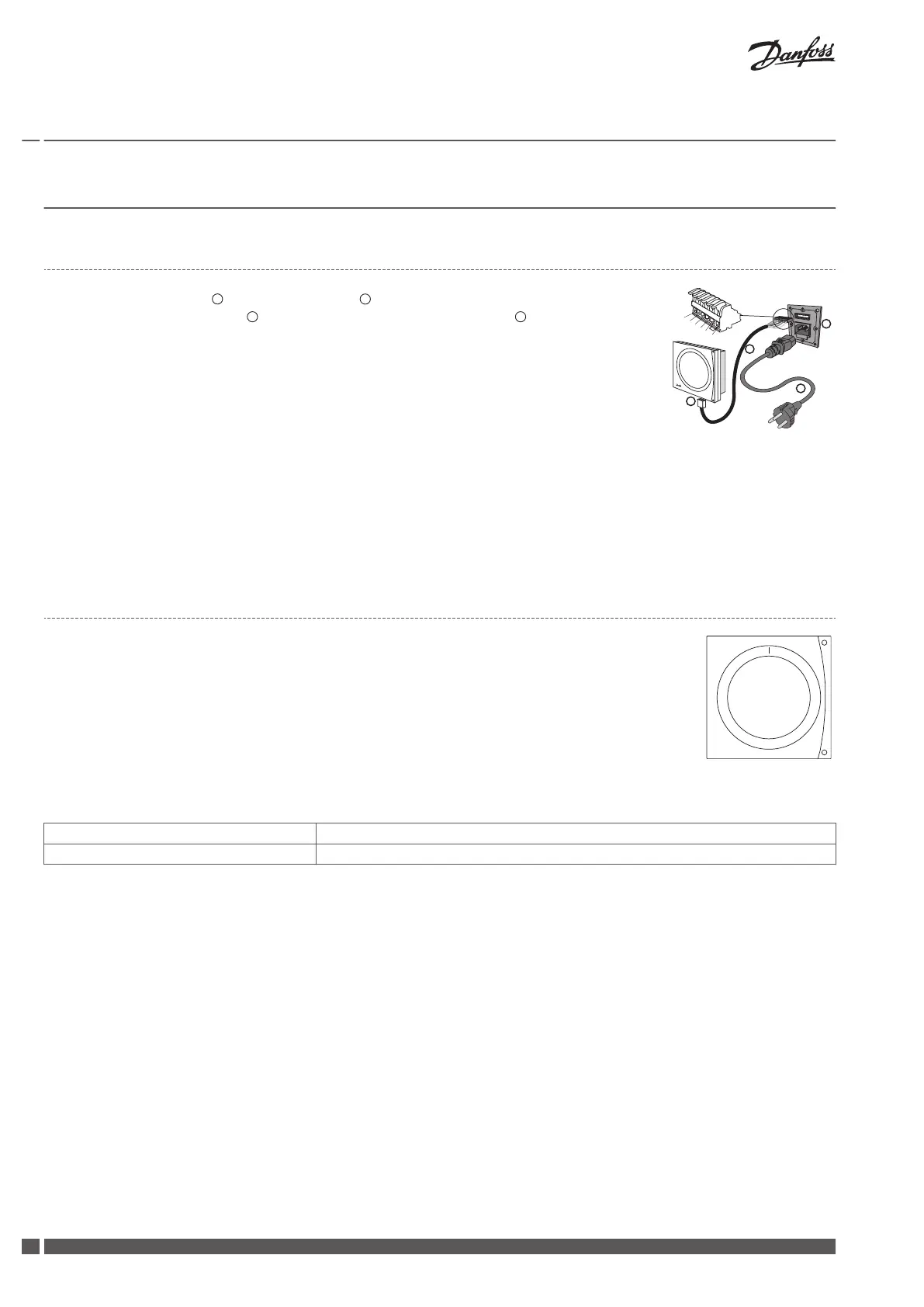

4 Instalacja modułu komunikacyjnego CCM i sterownika Air Dial
4.1 Połączenia elektryczne
1. Podłącz kabel zasilania
do centrali Danfoss Air
.
2. Wepnij kabel komunikacyjny
pomiędzy modułem komunikacyjnym CCM
a złączem w
centrali.
3. Sprawdź siłę sygnału. Jeżeli jest zbyt słaby, moduł komunikacyjny CCM należy zamontować
w innym miejscu, np. na tym samym piętrze co sterownik Air Dial (patrz Test połączenia
sterownika Air Dial).
4. Jeśli to możliwe, należy ustawić moduł komunikacyjny CCM w pobliżu gniazda sieci Ether-
net w celu podłączenia do komputera PC w przyszłości.
5. Jeżeli zestaw zawiera akcesoria (układ podgrzewania elektrycznego, układ dogrzewania
elektrycznego, nagrzewnicę wodną lub nagrzewnicę geotermalną), należy wyjąć pin z zaci-
sku 5 i 6 (patrz także instrukcje dołączone do akcesoriów).
Połączenia kabla komunikacyjnego:
1. Biały/pomarańczowy, 2. Pomarańczowy, 3. Czarny, 4. Biały/niebieski, 5. Niebieski, 6. Czarny
Uwaga: Kabel komunikacyjny można przedłużyć maksymalnie do 200 m. W tym celu należy użyć kabla ekranowanego z podwójną skrętką
dwużyłową o wymiarze 22 lub 24 AWG.
4.2 Połączenie bezprzewodowe
Podczas włączania zasilania modułu komunikacyjnego CCM będzie powoli migała jego zielona
dioda, co oznacza, że moduł należy podłączyć do sterownika Air Dial.
Aby podłączyć sterownik Air Dial, należy włożyć do niego baterie. Sterownik Air Dial włączy się
w trybie instalacji i automatycznie poprowadzi przez proces konfiguracji:
1. Ustaw język
2. Utwórz sieć (naciśnij przycisk na module komunikacyjnym CCM, a następnie naciśnij przy-
cisk Air Dial).
3. Nastaw krok podstawowy (konfigurowanie podstawowego strumienia powietrza).
4. Zakończ.
Zielona dioda LED świeci bez przerwy Połączenie ustanowione
Czerwona dioda LED miga powoli 5 razy Próba połączenia nie powiodła się, patrz Rozwiązywanie problemów.
Tab. 2: Sygnalizacja diody LED na module komunikacyjnym CCM
Instrukcja montażu
Centrale Danfoss Air
VIEWB349 Danfoss Heating Solutions
