Zielona dioda LED miga powoli Moduł komunikacyjny CCM nie został jeszcze połączony z panelem centralnym Danfoss
Link™ CC
Zielona dioda LED świeci bez przerwy Moduł komunikacyjny CCM jest teraz połączony z panelem centralnym Danfoss Link™
CC
Czerwona dioda LED miga powoli 5 razy Próba połączenia nieudana
Tab. 2: Sygnalizacja diody LED na module komunikacyjnym CCM

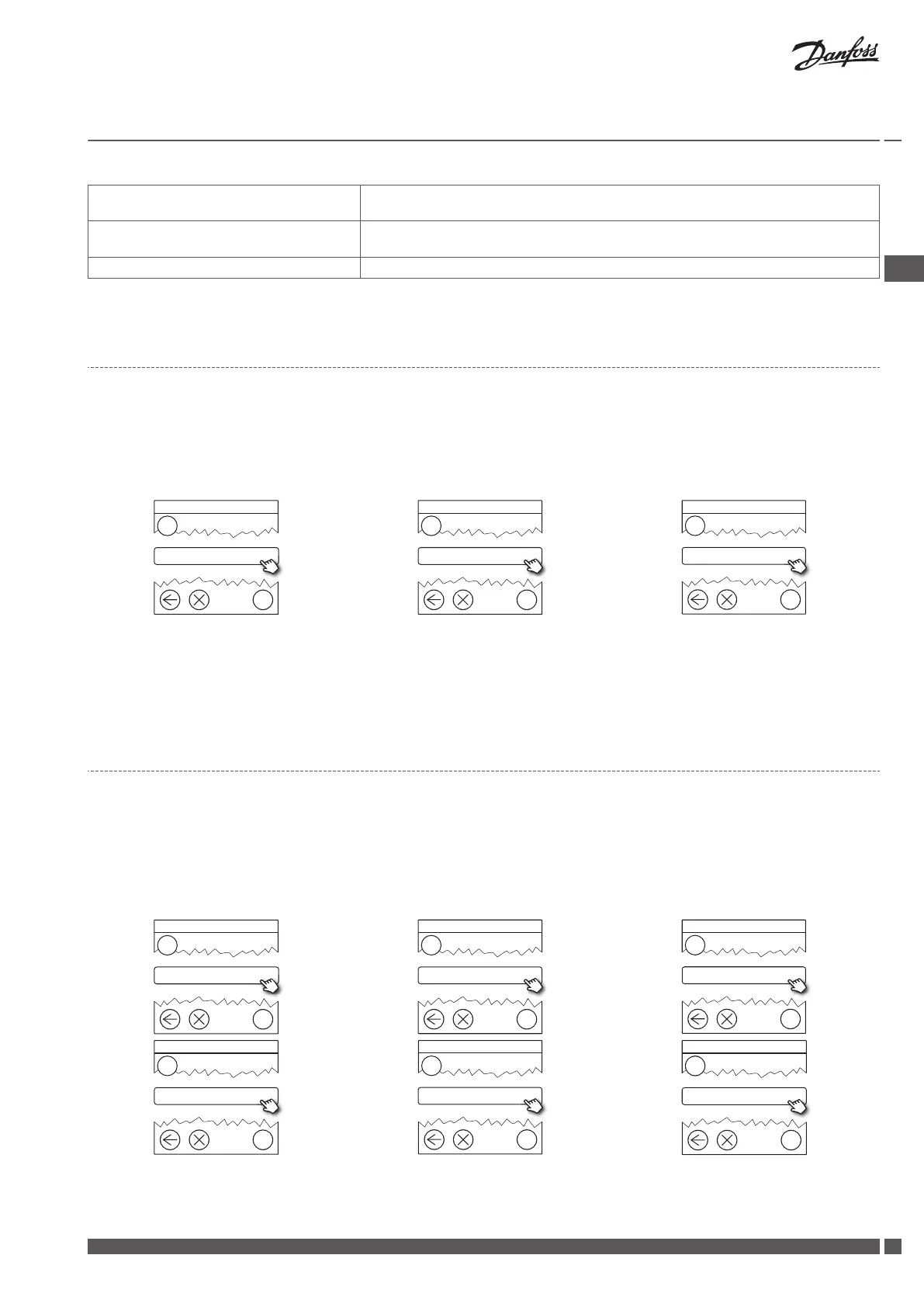

5.3 Przeprowadzanie testu sieci po dodaniu nowego urządzenia
Po zakończeniu instalacji wykonaj test sieci, aby upewnić się, że komunikacja pomiędzy dodanymi urządzeniami i panelem centralnym
Danfoss Link CC™ jest stabilna.
Uwaga: Nie przeprowadzaj testu sieci, dopóki panel centralny Danfoss Link™ CC nie będzie zamontowany w ostatecznym docelowym położe-
niu.
?
1
Opcje serwisowe
Status i diagnostyka
ka
?
2
Stan i diagnostyka
Sieć
?
3
Stan sieci bezprzewodowej
Rozpocznij test sieci
eci
Pod koniec testu sieci panel centralny Danfoss Link™ CC czeka, aż wszystkie urządzenia zasilane bateryjnie zostaną wybudzone i zgłoszą
się. Postępuj według instrukcji wyświetlanych na ekranie. Jeśli test sieci będzie przebiegał bez problemów, nie trzeba będzie wykonywać
już innych czynności. Jeśli test sieci będzie wykonywany bardzo wolno, panel centralny Danfoss Link™ CC wyświetli instrukcje dotyczące
rozwiązywania problemów i poda użyteczne wskazówki dotyczące przyspieszania procesu.
5.4
Ustawianie kroków podstawowych w panelu centralnym Danfoss Link™ CC
Centrala Danfoss Air została dodana do systemu bezprzewodowego i jest gotowa do wykonania równoważenia przepływu powietrza.
Zaraz po dodaniu centrali do systemu na ekranie zostanie wyświetlony monit o nastawę kroku podstawowego powietrza wywiewanego
i nawiewanego.
Jeśli system został uruchomiony wcześniej/przez inne osoby, wprowadź nastawy podstawowe za pomocą menu serwisowego, naciska-
jąc przycisk sterownika Air Dial przez 5 sekund. Wykonaj poniższe kroki.
?
1
Opcje serwisowe
Pomieszczenia i urządzenia
dzenia
?
2
Pomieszczenia i urządzenia
Zarządzaj urządzeniami
iami
?
3
Zarządzaj urządzeniami
Konguruj urządzenie
zenie
?
4
Wybierz urządzenie
Centrala Danfoss Air
s Air
?
5
Konguruj urządzenie
Ustawienia systemu
emu
?
6
Ustawienia systemu
Ustaw kroki podstawowe
wowe
Instrukcja montażu
Centrale Danfoss Air
Danfoss Heating Solutions VIEWB349
57
PL .
